Ref: EWTGUWL103
WL 103 Détente des gaz parfaits (Réf. 060.10300)
Détermination coefficient adiabatique selon Clément-Desormes, interface PC USB et logiciel inclus
Riched20 10.0.19041\viewkind4\uc1
d\fs16\lang1036 Les lois des gaz font partie des principes de base de la thermodynamique et sont traitées dans tous les cours de thermodynamique.
L'appareil d´ essai WL 103 permet d'étudier la détente des gaz parfaits.

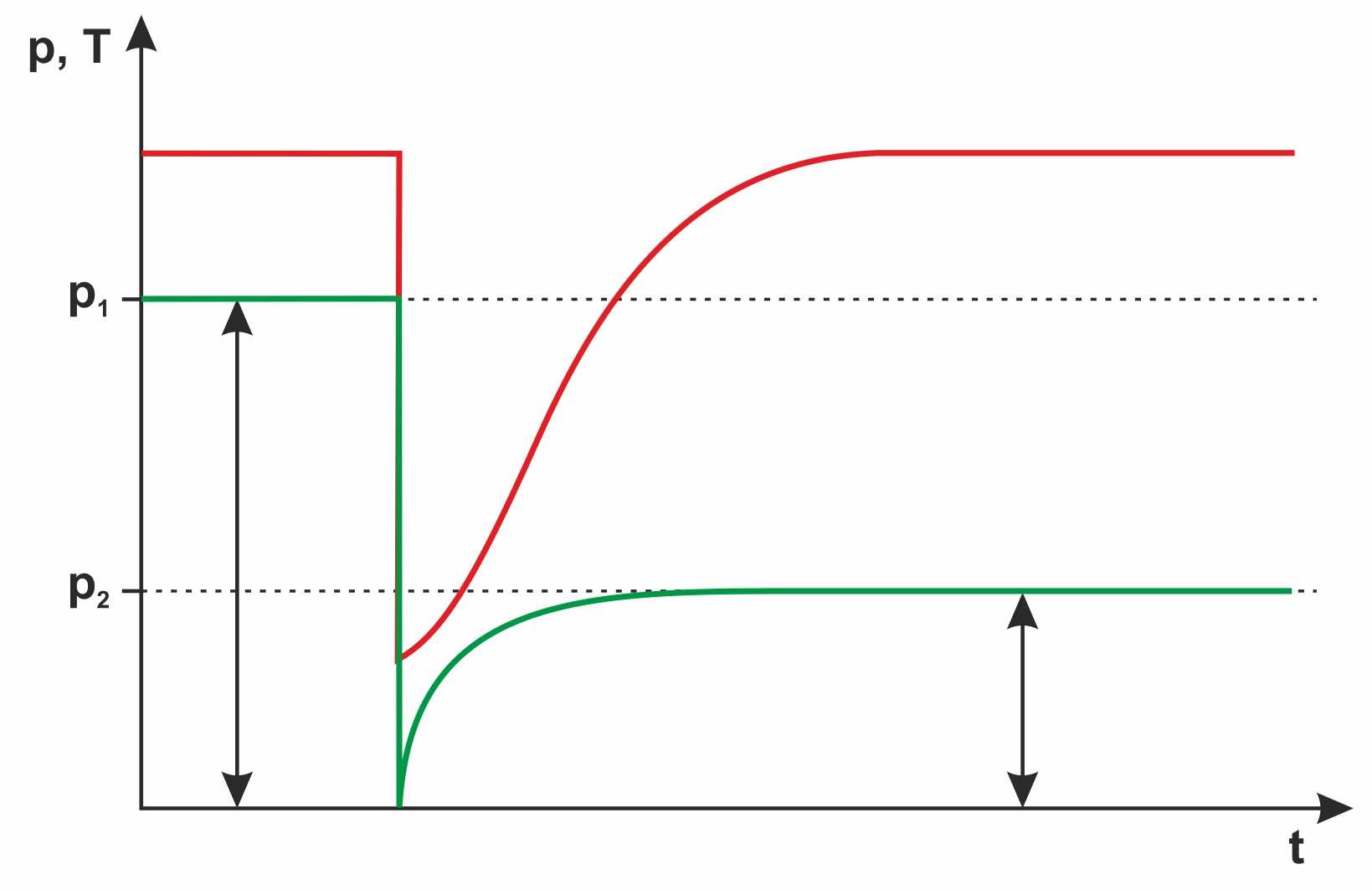

L'objectif principal consiste à déterminer de manière expérimentale le coefficient adiabatique de l'air en utilisant la méthode de Clément-Desormes.

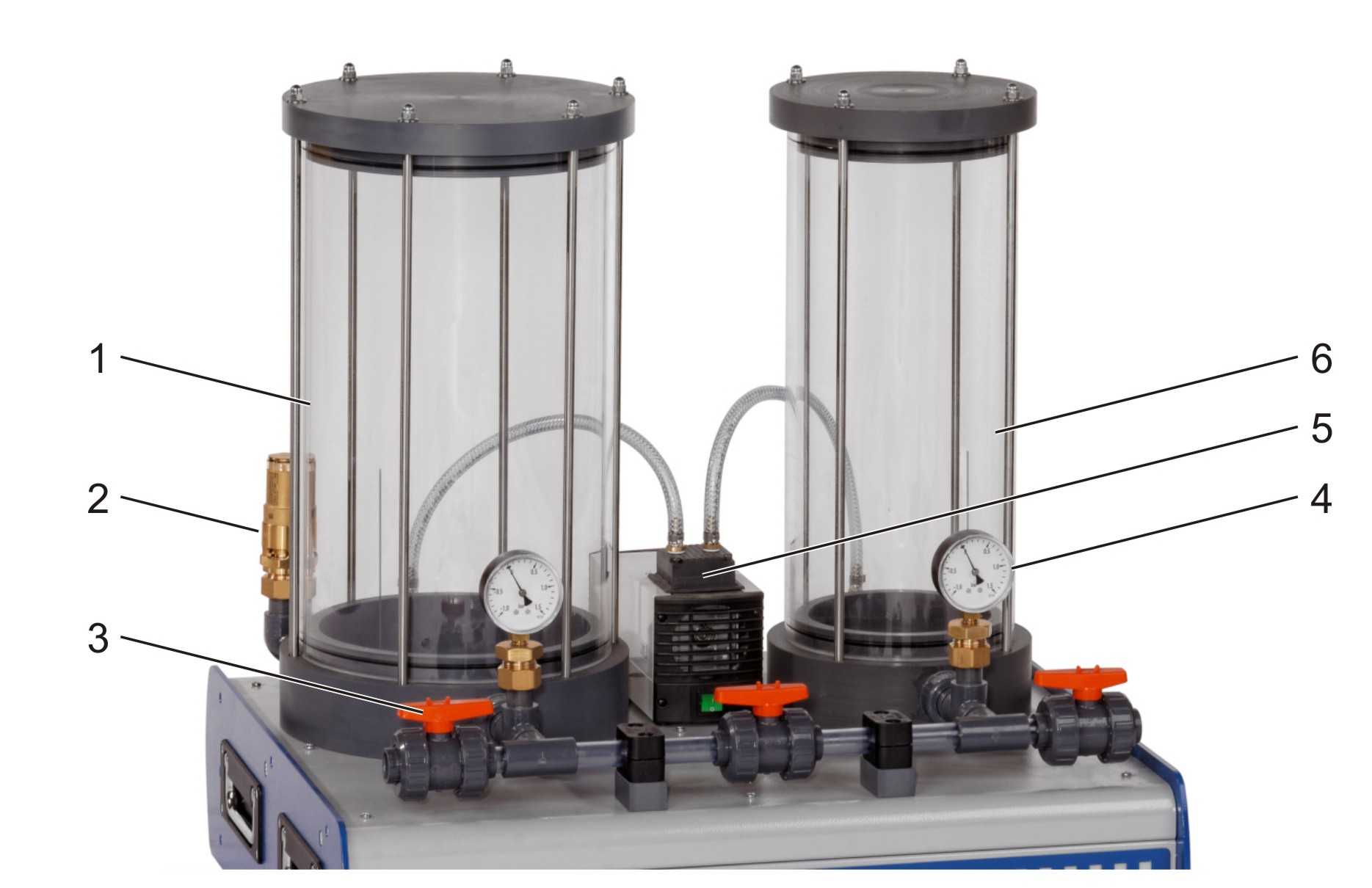

L'appareil d´ essai est constitué principalement de deux réservoirs cylindriques reliés l'un à l'autre.
Il est possible de créer une dépression dans l'un des réservoirs et une surpression dans l'autre.

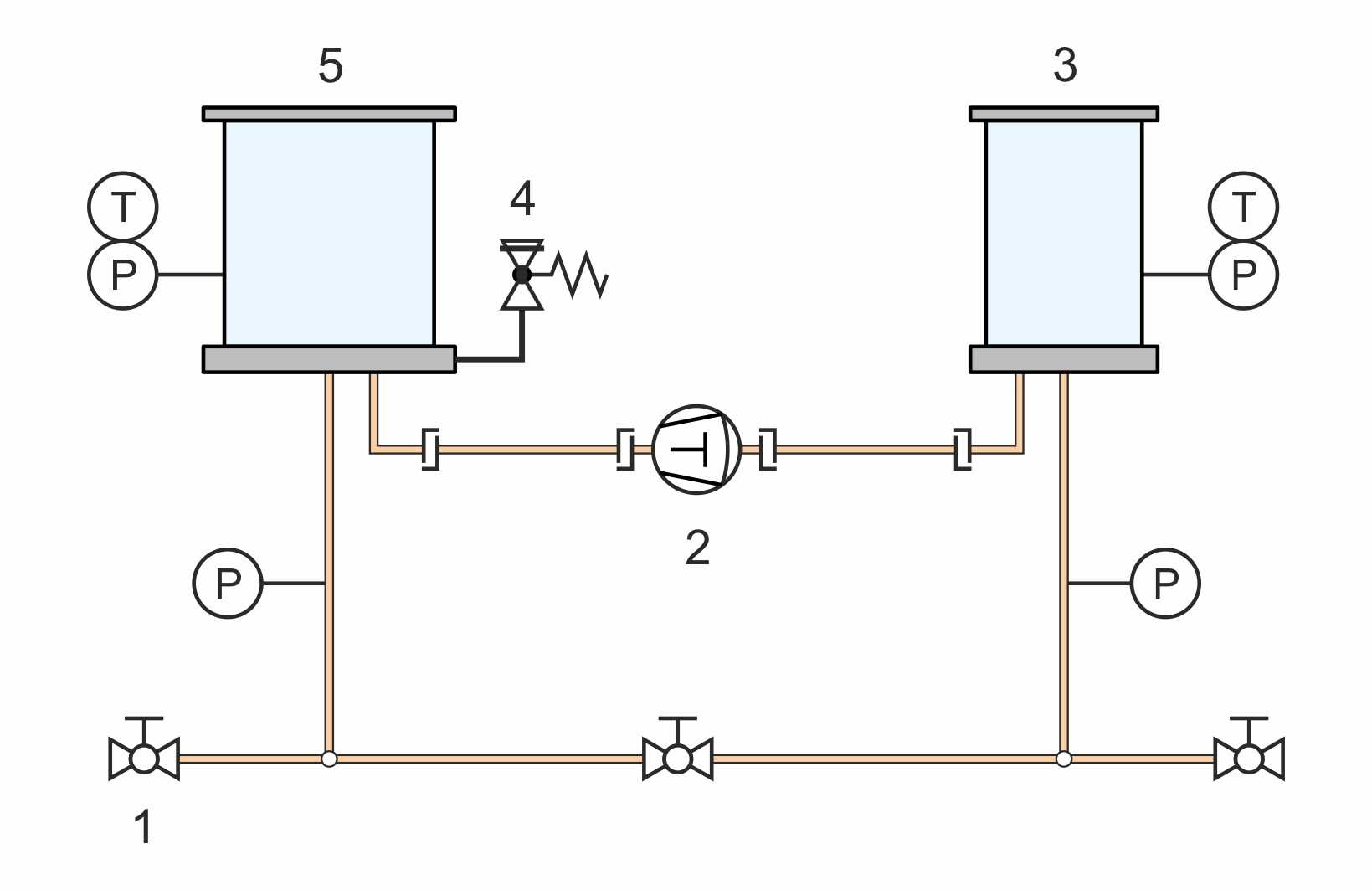

Pour permettre la formation de la dépression et de la surpression dans les réservoirs, ces derniers sont reliés par un compresseur.
La compensation de pression peut se faire soit avec l'environnement, soit avec l'autre réservoir par le biais d'un bypass.
La compensation de pression s'effectue au moyen de robinets à tournant sphérique.
Pour pouvoir déterminer le coefficient adiabatique avec la méthode de Clément-Desormes, des instruments précis de mesure de pression ont été intégrés aux réservoirs.
Les températures et pressions mesurées sont enregistrées, puis transférées au logiciel et affichées.
Le logiciel GUNT du WL 103 permet de bénéficier de tous les avantages offerts par la réalisation et l'évaluation des essais assistées par ordinateur.
d\fs16\lang1036 Les lois des gaz font partie des principes de base de la thermodynamique et sont traitées dans tous les cours de thermodynamique.
L'appareil d´ essai WL 103 permet d'étudier la détente des gaz parfaits.
L'objectif principal consiste à déterminer de manière expérimentale le coefficient adiabatique de l'air en utilisant la méthode de Clément-Desormes.
L'appareil d´ essai est constitué principalement de deux réservoirs cylindriques reliés l'un à l'autre.
Il est possible de créer une dépression dans l'un des réservoirs et une surpression dans l'autre.
Pour permettre la formation de la dépression et de la surpression dans les réservoirs, ces derniers sont reliés par un compresseur.
La compensation de pression peut se faire soit avec l'environnement, soit avec l'autre réservoir par le biais d'un bypass.
La compensation de pression s'effectue au moyen de robinets à tournant sphérique.
Pour pouvoir déterminer le coefficient adiabatique avec la méthode de Clément-Desormes, des instruments précis de mesure de pression ont été intégrés aux réservoirs.
Les températures et pressions mesurées sont enregistrées, puis transférées au logiciel et affichées.
Le logiciel GUNT du WL 103 permet de bénéficier de tous les avantages offerts par la réalisation et l'évaluation des essais assistées par ordinateur.
Contenu didactique / Essais
- détermination du coefficient adiabatique selon Clément-Desormes
- transformation d'état adiabatique de l'air
- transformation d'état isochore de l'air
Les grandes lignes
- Fonctionnement avec dépression et surpression
- Mesure de pression précise
- Pratique de l'expérience de Clément-Desormes
Les caractéristiques techniques
Réservoir en surpression
- volume: 20,5L
- diamètre: 0,25m
- pression de service max.: 0,9bar
Réservoir en dépression
- volume: 11L
- diamètre: 0,18m
- pression de service min.: -0,6bar
Plages de mesure
- température: 0...150ºC
- pression: 0...1,6bar (abs)
- détermination du coefficient adiabatique selon Clément-Desormes
- transformation d'état adiabatique de l'air
- transformation d'état isochore de l'air
Les grandes lignes
- Fonctionnement avec dépression et surpression
- Mesure de pression précise
- Pratique de l'expérience de Clément-Desormes
Les caractéristiques techniques
Réservoir en surpression
- volume: 20,5L
- diamètre: 0,25m
- pression de service max.: 0,9bar
Réservoir en dépression
- volume: 11L
- diamètre: 0,18m
- pression de service min.: -0,6bar
Plages de mesure
- température: 0...150ºC
- pression: 0...1,6bar (abs)
Informations logistiques
Dimensions et poids
Lxlxh: env. 670x590x680mm
Poids: env. 36kg
Necessaire au fonctionnement
230V, 50Hz, 1 phase
Liste de livraison
1 appareil d'essai
1 CD avec logiciel GUNT + câble USB
1 documentation didactique
Lxlxh: env. 670x590x680mm
Poids: env. 36kg
Necessaire au fonctionnement
230V, 50Hz, 1 phase
Liste de livraison
1 appareil d'essai
1 CD avec logiciel GUNT + câble USB
1 documentation didactique
Techniques > Génie des Procédés > Principes de base du génie des procédés > Thermodynamique
Techniques > Mécanique des fluides > Thermodynamique
Techniques > Mécanique des fluides > Principe de la dynamique des fluides > Principes de base physiques et propriétés des fluides
Techniques > Thermique > Principes de base thermodynamique > Grandeurs primaire de la thermodynamique
Formations > STL > Thermodynamique
Poids: 36 Kg Delai de livraison estimé : 16 semaines
