Ref: EWTGUTZ100
TZ 100 Imagination spatiale avec représentation en 3D pour le dessin industriel (Réf. 050.10000)
Livré avec fichiers: DXF, STEP et PDF et accès Media Center
Afin de pouvoir décrire de manière satisfaisante un corps en 3D et disposer ainsi des données assurant sa reconstruction exacte et la reproductibilité de sa production, on a en règle générale besoin de plusieurs vues de ce corps.
À cet effet, le corps est représenté en trois vues, la vue avant, la vue de côté, et la vue de dessus ou de dessous.
La représentation suit des règles bien définies par des normes.
Même lorsquil sagit dun corps simple, la représentation en trois vues requiert, de la part des étudiants et apprentis, de grandes facultés dabstraction et dimagination spatiale.
Cette faculté est indispensable pour être en mesure délaborer mais aussi dinterpréter les dessins ou croquis industriels; elle est enseignée à laide de modèles géométriques.
Le projet dapprentissage GUNT DigiSkills 1 comprend différents ensembles de modèles, du simple modèle géométrique aux modèles à fonction réelle.
Le jeu de modèles TZ 100 représente un concept didactique dintroduction au domaine de la Géométrie descriptive.

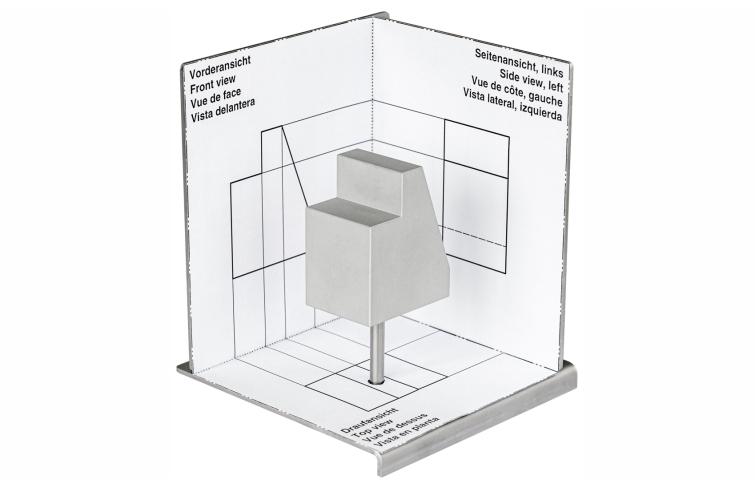

Un coin de la pièce pour la projection orthogonale, composé de trois surfaces est composé pour contenir les modèles.
La vue correspondante est insérée dans chaque surface du coin de la pièce, ce qui permet une comparaison directe entre le modèle (pièce) et le dessin.

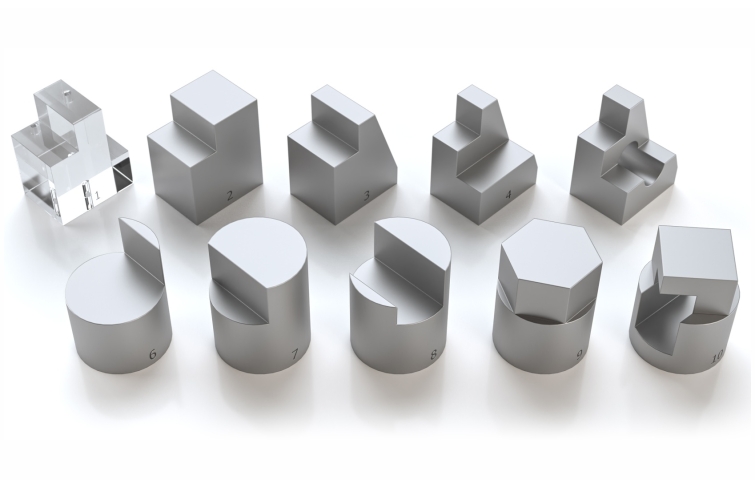

La liste de livraison comprend dix modèles au total, chacun présentant un degré de difficulté différent.
Lun des modèles est fabriqué en acrylique afin de favoriser la compréhension concernant les arêtes invisibles.
Les autres modèles sont en aluminium.
Les modèles sont usinés avec précision, ce qui permet de réaliser également des exercices de mesure.
Toutes les pièces sont disposées de manière claire dans un système de rangement.
Plusieurs systèmes de rangement peuvent être empilés les uns sur les autres, ce qui permet un stockage peu encombrant.

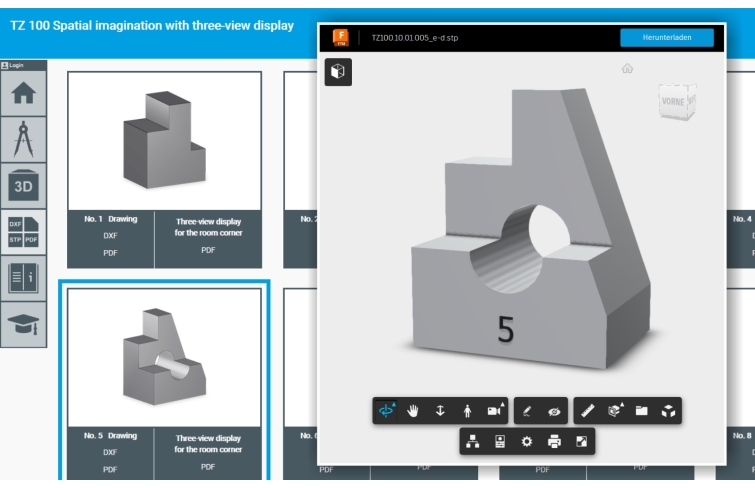

La documentation didactique multimédia de conception moderne est disponible en ligne dans le GUNT Media Center.
La pièce centrale est un ensemble complet de dessins sous forme de fichiers (DXF, STEP, PDF) pour chaque modèle.
Une sélection de différentes feuilles de travail avec solutions complète le matériel didactique.
À cet effet, le corps est représenté en trois vues, la vue avant, la vue de côté, et la vue de dessus ou de dessous.
La représentation suit des règles bien définies par des normes.
Même lorsquil sagit dun corps simple, la représentation en trois vues requiert, de la part des étudiants et apprentis, de grandes facultés dabstraction et dimagination spatiale.
Cette faculté est indispensable pour être en mesure délaborer mais aussi dinterpréter les dessins ou croquis industriels; elle est enseignée à laide de modèles géométriques.
Le projet dapprentissage GUNT DigiSkills 1 comprend différents ensembles de modèles, du simple modèle géométrique aux modèles à fonction réelle.
Le jeu de modèles TZ 100 représente un concept didactique dintroduction au domaine de la Géométrie descriptive.
Un coin de la pièce pour la projection orthogonale, composé de trois surfaces est composé pour contenir les modèles.
La vue correspondante est insérée dans chaque surface du coin de la pièce, ce qui permet une comparaison directe entre le modèle (pièce) et le dessin.
La liste de livraison comprend dix modèles au total, chacun présentant un degré de difficulté différent.
Lun des modèles est fabriqué en acrylique afin de favoriser la compréhension concernant les arêtes invisibles.
Les autres modèles sont en aluminium.
Les modèles sont usinés avec précision, ce qui permet de réaliser également des exercices de mesure.
Toutes les pièces sont disposées de manière claire dans un système de rangement.
Plusieurs systèmes de rangement peuvent être empilés les uns sur les autres, ce qui permet un stockage peu encombrant.
La documentation didactique multimédia de conception moderne est disponible en ligne dans le GUNT Media Center.
La pièce centrale est un ensemble complet de dessins sous forme de fichiers (DXF, STEP, PDF) pour chaque modèle.
Une sélection de différentes feuilles de travail avec solutions complète le matériel didactique.
Contenu didactique / Essais
- introduction à la représentation en trois vues comme base du dessin industriel
- développement pas à pas de limagination spatiale:
de la situation concrète à la représentation abstraite dans un dessin industriel
- exercices de mesure
- développer des compétences numériques
acquisition dinformations sur des réseaux numériques et se procurer des informations sur les réseaux numériques
utilisation de supports dapprentissage numériques, connaître et utiliser la formation basée sur le web (WBT)
systèmes dassistance, de simulation, de diagnostic ou de visualisation, tels que les codes QR, outil de visualisation CAO
Les grandes lignes
- jeu de modèles pour le développement de limagination spatiale
- principes de base de la représentation en trois vues
- partie intégrante des projets dapprentissage GUNT DigiSkills
- documentation didactique multimédia: PDF, fichiers DXF/STEP
Les caractéristiques techniques
5 modèles prismatiques
Lxlxh: 40x30x50mm
matériau: aluminium, surface anodisée

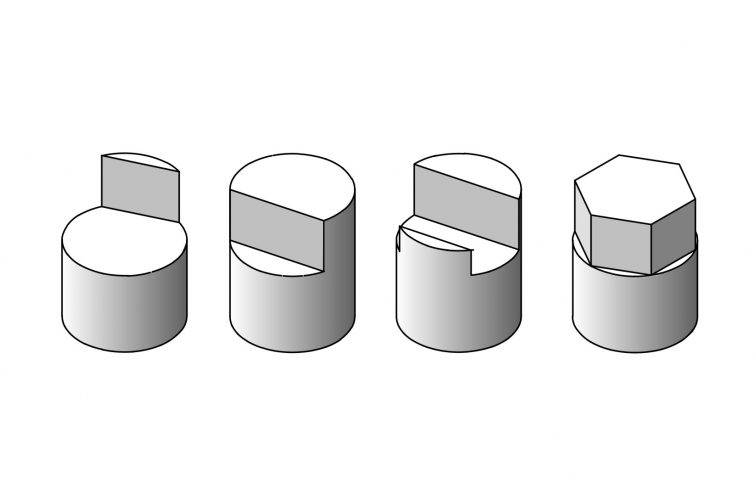

4 modèles cylindriques
Øxh: 40x50mm
matériau: aluminium, surface anodisée
1 modèle transparent
Lxlxh: 40x30x50mm
matériau: acrylique
Coin de pièce avec 3 surfaces en métal
LxlxH: 100x100x100mm
- introduction à la représentation en trois vues comme base du dessin industriel
- développement pas à pas de limagination spatiale:
de la situation concrète à la représentation abstraite dans un dessin industriel
- exercices de mesure
- développer des compétences numériques
acquisition dinformations sur des réseaux numériques et se procurer des informations sur les réseaux numériques
utilisation de supports dapprentissage numériques, connaître et utiliser la formation basée sur le web (WBT)
systèmes dassistance, de simulation, de diagnostic ou de visualisation, tels que les codes QR, outil de visualisation CAO
Les grandes lignes
- jeu de modèles pour le développement de limagination spatiale
- principes de base de la représentation en trois vues
- partie intégrante des projets dapprentissage GUNT DigiSkills
- documentation didactique multimédia: PDF, fichiers DXF/STEP
Les caractéristiques techniques
5 modèles prismatiques
Lxlxh: 40x30x50mm
matériau: aluminium, surface anodisée
4 modèles cylindriques
Øxh: 40x50mm
matériau: aluminium, surface anodisée
1 modèle transparent
Lxlxh: 40x30x50mm
matériau: acrylique
Coin de pièce avec 3 surfaces en métal
LxlxH: 100x100x100mm
Informations logistiques
Dimensions et poids
Techniques > Mécanique > Principe de projet mécanique > Dessin industriel et modèles en coupe
Techniques > Maintenance - Productique > Dessin industriel > Modèles géométriques
Poids: 3 Kg Delai de livraison estimé : 5 semaines
