Ref: EWTGUTM620.20
TM 620.20 Système d'acquisition de données pour TM 620 ou TM 625 (Réf. 040.62020)
livré avec avec 2 capteurs inductifs, interface USB , logiciel
Riched20 10.0.19041\viewkind4\uc1
d\fs16\lang1036 Le système d'acquisition de données TM 620.20, utilisé comme accessoire avec les appareils d´ essai TM 620 et TM 625, permet l´ enregistrement et l´évaluation des vibrations.

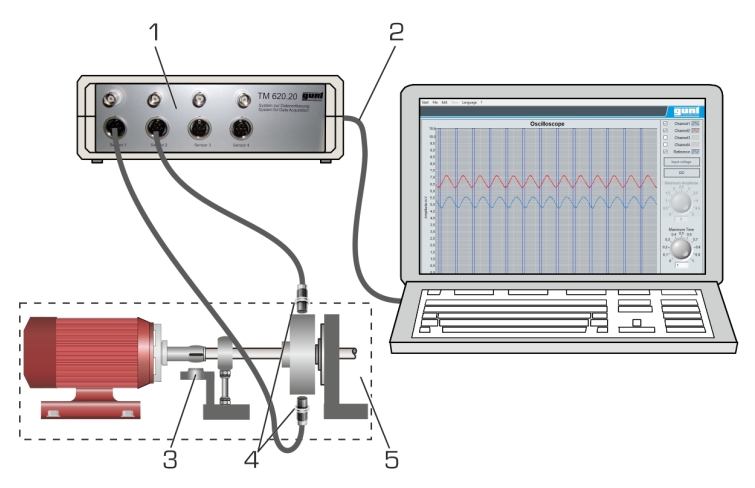

Ce système est constitué de deux capteurs de déplacement inductifs, d´ un amplificateur de mesure, ainsi que d´ un logiciel de traitement et de représentation des valeurs de mesure.
Les deux capteurs de déplacement mesurent sans contact la déviation des disques de masse rotatifs sur l´ arbre élastique du TM 620 ou du TM 625.
Les deux capteurs de déplacement peuvent varier dans leur position à l´ autre.
En positionnant les capteurs de déplacement à la perpendiculaire l´ un de l´ autre (décalage de 90º), on peut représenter le mouvement de l´ arbre sur un tour complet en tant qu´ orbite.
Avec la disposition sur deux disques de masse différents, on peut mesurer le mode propre de l´ arbre vibrant.
Son signal analogique est numérisé dans l´ amplificateur de mesure et transmis à un PC via une connexion USB.

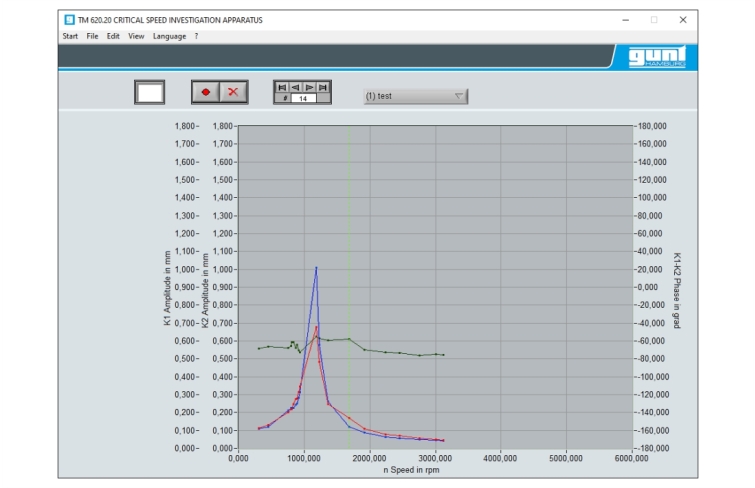

Le logiciel GUNT fourni permet, au choix, de représenter soit la courbe des signaux dans le temps dans l´ oscilloscope, soit celle des amplitudes en fonction de la vitesse de rotation.
L´ alimentation électrique des capteurs de déplacement est assurée par l´ amplificateur de mesure.
Tous les raccordements de câbles nécessaires sont fournis.
Les essais sont expliqués dans la documentation didactique de TM 620 et TM 625.
d\fs16\lang1036 Le système d'acquisition de données TM 620.20, utilisé comme accessoire avec les appareils d´ essai TM 620 et TM 625, permet l´ enregistrement et l´évaluation des vibrations.
Ce système est constitué de deux capteurs de déplacement inductifs, d´ un amplificateur de mesure, ainsi que d´ un logiciel de traitement et de représentation des valeurs de mesure.
Les deux capteurs de déplacement mesurent sans contact la déviation des disques de masse rotatifs sur l´ arbre élastique du TM 620 ou du TM 625.
Les deux capteurs de déplacement peuvent varier dans leur position à l´ autre.
En positionnant les capteurs de déplacement à la perpendiculaire l´ un de l´ autre (décalage de 90º), on peut représenter le mouvement de l´ arbre sur un tour complet en tant qu´ orbite.
Avec la disposition sur deux disques de masse différents, on peut mesurer le mode propre de l´ arbre vibrant.
Son signal analogique est numérisé dans l´ amplificateur de mesure et transmis à un PC via une connexion USB.
Le logiciel GUNT fourni permet, au choix, de représenter soit la courbe des signaux dans le temps dans l´ oscilloscope, soit celle des amplitudes en fonction de la vitesse de rotation.
L´ alimentation électrique des capteurs de déplacement est assurée par l´ amplificateur de mesure.
Tous les raccordements de câbles nécessaires sont fournis.
Les essais sont expliqués dans la documentation didactique de TM 620 et TM 625.
Contenu didactique / Essais
- en combinaison avec l´ appareil d´ essai TM 620 ou TM 625, il est possible de couvrir les contenus didactiques suivants:
d\fi720étude et représentation de l´ amplitude de vibration d´ un arbre rotatif
enregistrement de l´é volution de la courbe des signaux dans le temps
étude de la dépendance de l´ amplitude à la vitesse de rotation et au lieu
représentation de l´ orbite
d
Les grandes lignes
- mesure et représentation des vibrations des arbres en fonction de la vitesse de rotation
- représentation d´ un oscilloscope numérique
- adapté à tous les essais des appareils d´ essai TM 620 et TM 625
Les caractéristiques techniques

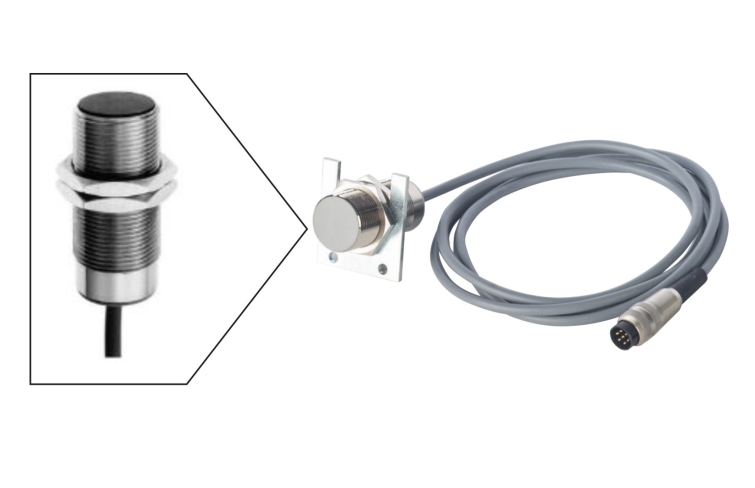

2 capteurs de déplacement
- principe de mesure: inductif, sans contact
- signal de sortie: analogique 1...9V
- distance de mesure: 5...10mm
- vitesse de mesure: 1,5mm/ms
Amplificateur de mesure
- 4 canaux d'entrée
- 4 canaux de sortie analogiques via BNC
- convertisseur A/N
- signal de sortie par USB
230V, 50Hz, 1 phase
- en combinaison avec l´ appareil d´ essai TM 620 ou TM 625, il est possible de couvrir les contenus didactiques suivants:
d\fi720étude et représentation de l´ amplitude de vibration d´ un arbre rotatif
enregistrement de l´é volution de la courbe des signaux dans le temps
étude de la dépendance de l´ amplitude à la vitesse de rotation et au lieu
représentation de l´ orbite
d
Les grandes lignes
- mesure et représentation des vibrations des arbres en fonction de la vitesse de rotation
- représentation d´ un oscilloscope numérique
- adapté à tous les essais des appareils d´ essai TM 620 et TM 625
Les caractéristiques techniques
2 capteurs de déplacement
- principe de mesure: inductif, sans contact
- signal de sortie: analogique 1...9V
- distance de mesure: 5...10mm
- vitesse de mesure: 1,5mm/ms
Amplificateur de mesure
- 4 canaux d'entrée
- 4 canaux de sortie analogiques via BNC
- convertisseur A/N
- signal de sortie par USB
230V, 50Hz, 1 phase
Informations logistiques
Dimensions et poids
Lxlxh: 230x200x80mm
Poids: env. 2kg
Nécessaire au fonctionnement
PC avec Windows
Lxlxh: 230x200x80mm
Poids: env. 2kg
Nécessaire au fonctionnement
PC avec Windows
Poids: 2 Kg Delai de livraison estimé : 5 semaines
