Ref: EWTGUTM290
TM 290 Palier lisse avec lubrification hydrodynamique (Réf. 040.29000)
Influence de la vitesse de rotation, du jeu de palier et de la charge exercée
Riched20 10.0.19041\viewkind4\uc1
d\fs16\lang1036 Sur les paliers hydrodynamiques, le palier et le coussinet de palier sont séparés l´ un de l´ autre par un film lubrifiant porteur pendant le fonctionnement.
Sur un palier lisse hydrodynamique, la pression dans le film lubrifiant est générée par le mouvement relatif entre le coussinet de palier et l´ arbre.
Pour évaluer les processus tribologiques dans le coussinet d´ un palier lisse, la position de l´ arbre en fonction de la vitesse de rotation et de la charge est importante.

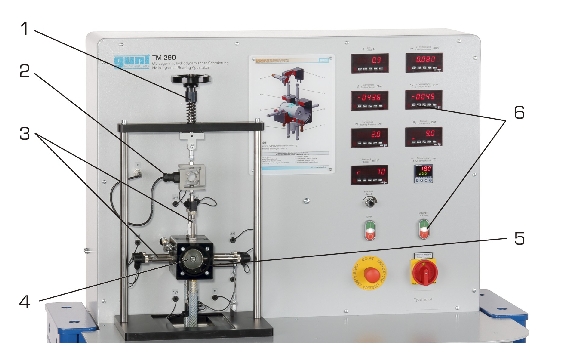

Le banc d´ essai TM 290 permet d´étudier le comportement d´ un palier lisse radial avec lubrification hydrodynamique.
Cinq arbres de différents diamètres permettent d´évaluer le comportement en service en fonction du jeu de palier.
La charge radiale du palier lisse est appliquée par une roue à main et mesurée électroniquement.
De même, le couple de frottement est mesuré à l´ aide d´ un capteur de force.
L´ entraînement de l´ arbre est assuré par un moteur triphasé.
La vitesse de rotation est ajustable en continu par un convertisseur de fréquence, et est affichée numériquement.
La température de l'huile est ajustée à l'aide d'un régulateur.

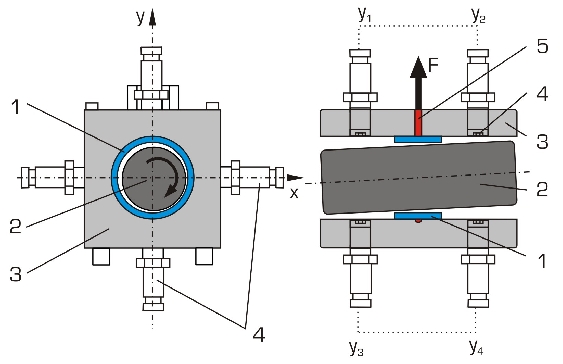

Des capteurs de déplacement inductifs mesurent le mouvement relatif de l´ arbre dans le palier.
Cette mesure permet d´ enregistrer le lieu géométrique de l´ arbre, en fonction de la charge et de la vitesse de rotation.
La position est mesurée respectivement à quatre points de l´ arbre dans les directions X et Y, puis la moyenne est affichée.
La température de l´ huile, la pression de l´ huile et le pic de pression de l´ huile dans le palier sont enregistrés et affichés par d´ autres capteurs.
Les valeurs mesurées peuvent être lues sur des affichages numériques.
Les valeurs sont transmises vers un PC afin d´ y être évaluées à l´ aide d´ un logiciel fourni.
La transmission des données au PC se fait par une interface USB.
d\fs16\lang1036 Sur les paliers hydrodynamiques, le palier et le coussinet de palier sont séparés l´ un de l´ autre par un film lubrifiant porteur pendant le fonctionnement.
Sur un palier lisse hydrodynamique, la pression dans le film lubrifiant est générée par le mouvement relatif entre le coussinet de palier et l´ arbre.
Pour évaluer les processus tribologiques dans le coussinet d´ un palier lisse, la position de l´ arbre en fonction de la vitesse de rotation et de la charge est importante.
Le banc d´ essai TM 290 permet d´étudier le comportement d´ un palier lisse radial avec lubrification hydrodynamique.
Cinq arbres de différents diamètres permettent d´évaluer le comportement en service en fonction du jeu de palier.
La charge radiale du palier lisse est appliquée par une roue à main et mesurée électroniquement.
De même, le couple de frottement est mesuré à l´ aide d´ un capteur de force.
L´ entraînement de l´ arbre est assuré par un moteur triphasé.
La vitesse de rotation est ajustable en continu par un convertisseur de fréquence, et est affichée numériquement.
La température de l'huile est ajustée à l'aide d'un régulateur.
Des capteurs de déplacement inductifs mesurent le mouvement relatif de l´ arbre dans le palier.
Cette mesure permet d´ enregistrer le lieu géométrique de l´ arbre, en fonction de la charge et de la vitesse de rotation.
La position est mesurée respectivement à quatre points de l´ arbre dans les directions X et Y, puis la moyenne est affichée.
La température de l´ huile, la pression de l´ huile et le pic de pression de l´ huile dans le palier sont enregistrés et affichés par d´ autres capteurs.
Les valeurs mesurées peuvent être lues sur des affichages numériques.
Les valeurs sont transmises vers un PC afin d´ y être évaluées à l´ aide d´ un logiciel fourni.
La transmission des données au PC se fait par une interface USB.
Contenu didactique / Essais
- détermination des coefficients de frottement avec des charges et des vitesses de rotation différentes, comparaison des courbes de Stribeck
- influence de la vitesse de rotation, du jeu de palier et de la charge du palier sur le déplacement de l´ arbre
- influence de la vitesse de rotation, du jeu de palier, de la charge du palier et du lubrifiant sur le couple de frottement

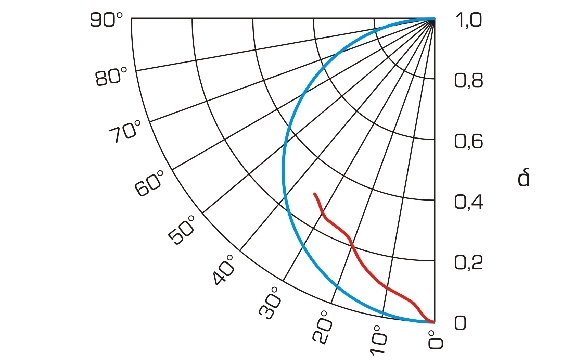

- lieu géométrique de l´ arbre
Les grandes lignes
- couple de frottement avec différents jeux de palier et charges
- répartition de pression dans le palier lisse
- lieu géométrique de l´ arbre à différentes charges et vitesses de rotation
- détermination des coefficients de frottement avec des charges et des vitesses de rotation différentes, comparaison des courbes de Stribeck
- influence de la vitesse de rotation, du jeu de palier et de la charge du palier sur le déplacement de l´ arbre
- influence de la vitesse de rotation, du jeu de palier, de la charge du palier et du lubrifiant sur le couple de frottement
- lieu géométrique de l´ arbre
Les grandes lignes
- couple de frottement avec différents jeux de palier et charges
- répartition de pression dans le palier lisse
- lieu géométrique de l´ arbre à différentes charges et vitesses de rotation
Caractéristiques techniques
Palier lisse
- diamètre nominal de l´ arbre: 50mm
- charge radiale: 0...1000N
- jeu de palier: 0,12mm; 0,14mm; 0,16mm; 0,18mm; 0,28mm
Moteur d'entraînement avec convertisseur de fréquence
- puissance: 0,55kW
- vitesse de rotation: 0...1600min^-1^
Groupe hydraulique pour ajuster la pression d'huile
- débit de refoulement: 1,4L/min, pression: 2bar
- capacité du réservoir: 10L
Measuring ranges
- couple de frottement: 0...1Nm
- charge radiale: 0...1000N
- déplacement dans la direction X/Y: ±1,000mm
- pression d´ huile (alimentation): 0...10bar
- pression d´ huile (palier lisse): 0...60bar
- température d´ huile: 0...100ºC
- vitesse de rotation: 0...1600min^-1^
230V, 50Hz, 1 phase
Palier lisse
- diamètre nominal de l´ arbre: 50mm
- charge radiale: 0...1000N
- jeu de palier: 0,12mm; 0,14mm; 0,16mm; 0,18mm; 0,28mm
Moteur d'entraînement avec convertisseur de fréquence
- puissance: 0,55kW
- vitesse de rotation: 0...1600min^-1^
Groupe hydraulique pour ajuster la pression d'huile
- débit de refoulement: 1,4L/min, pression: 2bar
- capacité du réservoir: 10L
Measuring ranges
- couple de frottement: 0...1Nm
- charge radiale: 0...1000N
- déplacement dans la direction X/Y: ±1,000mm
- pression d´ huile (alimentation): 0...10bar
- pression d´ huile (palier lisse): 0...60bar
- température d´ huile: 0...100ºC
- vitesse de rotation: 0...1600min^-1^
230V, 50Hz, 1 phase
Informations logistiques
Dimensions et poids
Lxlxh: 1200x800x1450mm
Poids: env. 225kg
Necessaire au fonctionnement
PC avec Windows recommandé
Liste de livraison
1 banc d´ essai
1 jeu d'outils
1 huile (5L)
1 CD avec logiciel GUNT + câble USB
1 documentation didactique
Lxlxh: 1200x800x1450mm
Poids: env. 225kg
Necessaire au fonctionnement
PC avec Windows recommandé
Liste de livraison
1 banc d´ essai
1 jeu d'outils
1 huile (5L)
1 CD avec logiciel GUNT + câble USB
1 documentation didactique
Techniques > Mécanique > Principe de projet mécanique > Paliers, tribologie et usure
Formations > BTS MS > Systèmes de production
Poids: 225 Kg Delai de livraison estimé : 21 semaines
