Ref: EWTGUTM140
TM 140 Vibrations de torsion libres et forcées (Réf. 040.14000)
Avec interface PC USB et logiciel inclus
Des vibrations de torsion sont souvent observées dans les systèmes d´ entraînement.
En cas d´ excitation suffisante des résonances, des amplitudes de vibration importantes peuvent apparaître, qui peuvent entraîner de fortes sollicitations des arbres et des engrenages, et peuvent même les endommager.
Le TM 140 permet de générer des vibrations de torsion libres et forcées, et d´étudier l´ influence de la rigidité en torsion, de la masse et de l´ amortissement sur la fréquence et l´ amplitude.

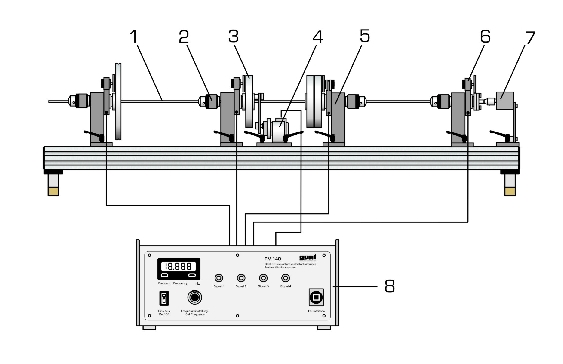

L´élément central de l´ appareil d´ essai est une barre de torsion en métal.
Des mandrins de serrage permettent de fixer sur la barre des disques de masse ayant des inerties de torsion différentes.
On construit ainsi un système à vibrations de torsion avec trois masses maximum.
La rigidité en torsion peut être ajustée en variant la longueur active de la barre.
Une unité d´ excitation électrique est utilisée pour représenter les vibrations forcées.
La fréquence peut être ajustée et lue sur l´ appareil de commande.
Un amortisseur permet l´ ajustage de différents degrés d´ amortissement.
Les vibrations de torsion sont saisies par des capteurs de vitesse de rotation positionnés sur les paliers de la barre de torsion, et sont disponibles sous forme de signal électrique sur l´ appareil de commande.
Tous les signaux sont également disponibles via une interface USB et peuvent être transférés sur un PC.

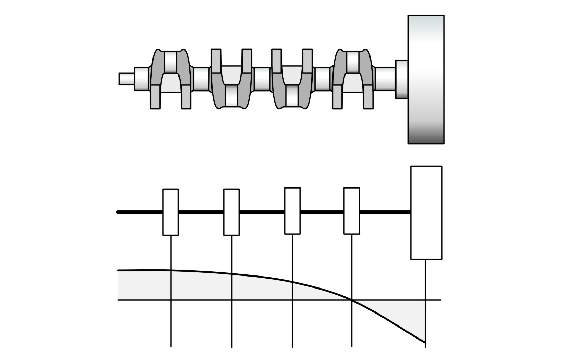

Le logiciel GUNT permet de sauvegarder et évaluer les signaux, et d´ enregistrer ainsi une courbe de résonance, ou de représenter le mode propre des vibrations.
En cas d´ excitation suffisante des résonances, des amplitudes de vibration importantes peuvent apparaître, qui peuvent entraîner de fortes sollicitations des arbres et des engrenages, et peuvent même les endommager.
Le TM 140 permet de générer des vibrations de torsion libres et forcées, et d´étudier l´ influence de la rigidité en torsion, de la masse et de l´ amortissement sur la fréquence et l´ amplitude.
L´élément central de l´ appareil d´ essai est une barre de torsion en métal.
Des mandrins de serrage permettent de fixer sur la barre des disques de masse ayant des inerties de torsion différentes.
On construit ainsi un système à vibrations de torsion avec trois masses maximum.
La rigidité en torsion peut être ajustée en variant la longueur active de la barre.
Une unité d´ excitation électrique est utilisée pour représenter les vibrations forcées.
La fréquence peut être ajustée et lue sur l´ appareil de commande.
Un amortisseur permet l´ ajustage de différents degrés d´ amortissement.
Les vibrations de torsion sont saisies par des capteurs de vitesse de rotation positionnés sur les paliers de la barre de torsion, et sont disponibles sous forme de signal électrique sur l´ appareil de commande.
Tous les signaux sont également disponibles via une interface USB et peuvent être transférés sur un PC.
Le logiciel GUNT permet de sauvegarder et évaluer les signaux, et d´ enregistrer ainsi une courbe de résonance, ou de représenter le mode propre des vibrations.
Contenu didactique / Essais
- détermination de la rigidité en torsion d´ une barre de torsion
- détermination de moments d'inertie de masse

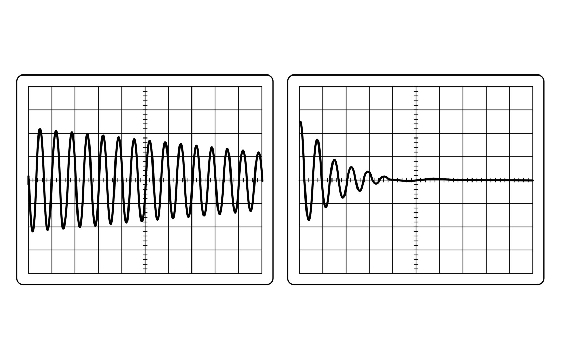

- évolution des vibrations de torsion dans le temps
- détermination de l´ amortissement sur les vibrations de torsion
- vibrations de torsion forcées, résonance
- systèmes à vibrations de torsion à plusieurs masses
-- oscillateur de torsion à deux masses
-- oscillateur de torsion à trois masses
Les grandes lignes
- étude de la rigidité en torsion et des vibrations de torsion
- comportement des oscillateurs de torsion avec deux à trois masses
- détermination de la rigidité en torsion d´ une barre de torsion
- détermination de moments d'inertie de masse
- évolution des vibrations de torsion dans le temps
- détermination de l´ amortissement sur les vibrations de torsion
- vibrations de torsion forcées, résonance
- systèmes à vibrations de torsion à plusieurs masses
-- oscillateur de torsion à deux masses
-- oscillateur de torsion à trois masses
Les grandes lignes
- étude de la rigidité en torsion et des vibrations de torsion
- comportement des oscillateurs de torsion avec deux à trois masses
Caractéristiques techniques
Barre de torsion
- 1300mm
- Ø=6mm
- acier inox
Rigidité: env. 1,0Nm/rad/m
Disques de masse
- Ø=150mm, env. 2,7kg
- Ø=228mm, env. 4,8kg
Fréquence d´ excitation: 1...20Hz
Coefficient d´ amortissement: 0,25...3,5Nm/rad/s
230V, 50Hz, 1 phase
Barre de torsion
- 1300mm
- Ø=6mm
- acier inox
Rigidité: env. 1,0Nm/rad/m
Disques de masse
- Ø=150mm, env. 2,7kg
- Ø=228mm, env. 4,8kg
Fréquence d´ excitation: 1...20Hz
Coefficient d´ amortissement: 0,25...3,5Nm/rad/s
230V, 50Hz, 1 phase
Informations logistiques
Dimensions et poids
Lxlxh: 1400x410x400mm
Poids: env. 50kg
Necessaire au fonctionnement
PC avec Windows recommandé
Liste de livraison
1 appareil d´ essai
4 unités de palier
1 barre de torsion
3 disques de masse
1 excitateur
1 amortisseur tournant
1 appareil de commande
1 jeu de câbles
1 tournevis hexagonal de 4
1 CD avec logiciel GUNT + câble USB
1 documentation didactique
Lxlxh: 1400x410x400mm
Poids: env. 50kg
Necessaire au fonctionnement
PC avec Windows recommandé
Liste de livraison
1 appareil d´ essai
4 unités de palier
1 barre de torsion
3 disques de masse
1 excitateur
1 amortisseur tournant
1 appareil de commande
1 jeu de câbles
1 tournevis hexagonal de 4
1 CD avec logiciel GUNT + câble USB
1 documentation didactique
Poids: 50 Kg
