Ref: EWTGUST510
ST 510 Installation transparente d'évacuation des eaux usées domestiques (Réf. 066.51000)
Dimensions: Lxlxh: 5700 x 800 x 3900 mm / 3000 kg . Installation - montage à prévoir. Sur demande 3
La direction d´é vacuation est particuliè rement importante dans le traitement des eaux usé es.
Lors du dimensionnement, les inclinaisons, entré es et sorties de tuyau, ainsi que les sections doivent ê tre considé ré s les uns par rapport aux autres, en tenant compte des interactions qu´ ils exercent.
La distribution de la pression dans des systè mes de tuyauterie complexes constitue pour les ingé nieurs un é lé ment particuliè rement compliqué de la planification.
Les erreurs de dimensionnement peuvent gé né rer des bruits, des siphons vides ou mê me engorger les conduites.
Le ST 510 permet de ré aliser un grand nombre d´ essais dans le domaine du traitement des eaux usé es et permet de visualiser les processus d´é coulement dans les conduites d´é gouts.

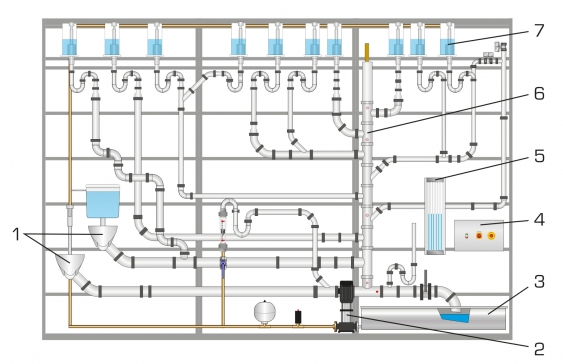

L´ installation d´ essai comprend un systè me complet de conduites d´é vacuation basé sur des é lé ments de conduite courants.
Les conduites sont transparentes afin de permettre la visualisation des processus d´é coulement.

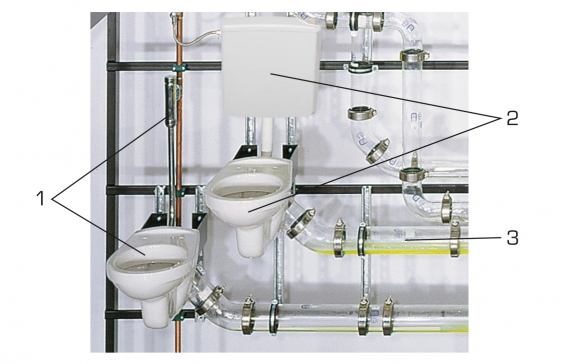

Des ré servoirs de chasse d´ eau se trouvent dans la partie supé rieure de l´ installation d´ essai, et peuvent ê tre ouverts et, ou fermé s, un à un, au moyen d´é lectrovannes.
En plus, les conduites de dé rivation, les conduites de ventilation et la chasse d´ eau sous pression sont é quipé es d´é lectrovannes.
Les é lectrovannes sont activé es par une commande à distance.

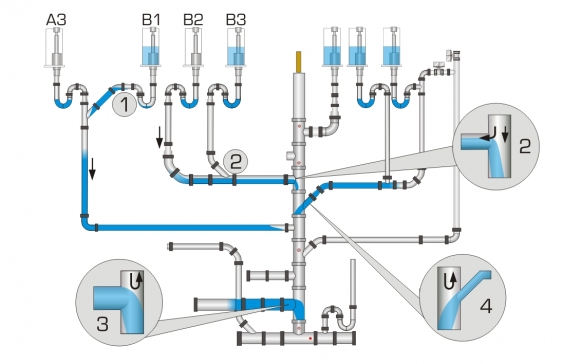

L´ installation permet d´é tudier l´é coulement et l´é volution de la pression au niveau des bouches de diffé rents types, de dé viations de tuyau, de modifications de sections et siphons, dans diffé rentes conditions de ventilation et d´é vacuation.
L´ installation possè de un circuit d´ eau fermé avec ré servoir de collecte et pompe.
Des points de mesure sont placé s le long du tuyau de descente pour la mesure des rapports de pression dans le systè me d´ assainissement.
Les points de mesure sont relié s à un manomè tre à tubes au moyen de flexibles.
Le dé bit est dé terminé au moyen d´ un rotamè tre.
Lors du dimensionnement, les inclinaisons, entré es et sorties de tuyau, ainsi que les sections doivent ê tre considé ré s les uns par rapport aux autres, en tenant compte des interactions qu´ ils exercent.
La distribution de la pression dans des systè mes de tuyauterie complexes constitue pour les ingé nieurs un é lé ment particuliè rement compliqué de la planification.
Les erreurs de dimensionnement peuvent gé né rer des bruits, des siphons vides ou mê me engorger les conduites.
Le ST 510 permet de ré aliser un grand nombre d´ essais dans le domaine du traitement des eaux usé es et permet de visualiser les processus d´é coulement dans les conduites d´é gouts.
L´ installation d´ essai comprend un systè me complet de conduites d´é vacuation basé sur des é lé ments de conduite courants.
Les conduites sont transparentes afin de permettre la visualisation des processus d´é coulement.
Des ré servoirs de chasse d´ eau se trouvent dans la partie supé rieure de l´ installation d´ essai, et peuvent ê tre ouverts et, ou fermé s, un à un, au moyen d´é lectrovannes.
En plus, les conduites de dé rivation, les conduites de ventilation et la chasse d´ eau sous pression sont é quipé es d´é lectrovannes.
Les é lectrovannes sont activé es par une commande à distance.
L´ installation permet d´é tudier l´é coulement et l´é volution de la pression au niveau des bouches de diffé rents types, de dé viations de tuyau, de modifications de sections et siphons, dans diffé rentes conditions de ventilation et d´é vacuation.
L´ installation possè de un circuit d´ eau fermé avec ré servoir de collecte et pompe.
Des points de mesure sont placé s le long du tuyau de descente pour la mesure des rapports de pression dans le systè me d´ assainissement.
Les points de mesure sont relié s à un manomè tre à tubes au moyen de flexibles.
Le dé bit est dé terminé au moyen d´ un rotamè tre.
Contenu didactique / Essais
- é volution de la pression dans le tuyau de descente
- conduite de dé rivation
- comportement d´é coulement incorrect en cas de ventilation insuffisante des tuyaux
- comportement d´é coulement incorrect en cas de dimensionnement erroné des tuyaux
- é coulement en cas de dé viation de conduite
- effet d´ aspiration au niveau des bouches
- comportement des robinetteries sanitaires
- fonction de diffé rentes conduites d´é vacuation
Les grandes lignes
- tuyaux et ré servoirs transparents pour l'observation des processus d'é coulement
- circuit d'eau fermé
Les caracté ristiques techniques
Pompe
- puissance absorbé e: 550W
- dé bit de refoulement max.: 4,5m3/h
- hauteur de refoulement max.: 42,6m
Ré servoir de collecte
- volume: env. 300L
Ré servoirs de chasse d´ eau transparents
- 4x 20L
- 6x 10L
Ré servoir de chasse d´ eau
- 1x 9L
Chasse d´ eau sous pression pour WC: 9L max.
Plages de mesure
- dé bit: 0,4...4L/h
- pression: 6x 1500mmCA
230V, 50Hz, 1 phase
- é volution de la pression dans le tuyau de descente
- conduite de dé rivation
- comportement d´é coulement incorrect en cas de ventilation insuffisante des tuyaux
- comportement d´é coulement incorrect en cas de dimensionnement erroné des tuyaux
- é coulement en cas de dé viation de conduite
- effet d´ aspiration au niveau des bouches
- comportement des robinetteries sanitaires
- fonction de diffé rentes conduites d´é vacuation
Les grandes lignes
- tuyaux et ré servoirs transparents pour l'observation des processus d'é coulement
- circuit d'eau fermé
Les caracté ristiques techniques
Pompe
- puissance absorbé e: 550W
- dé bit de refoulement max.: 4,5m3/h
- hauteur de refoulement max.: 42,6m
Ré servoir de collecte
- volume: env. 300L
Ré servoirs de chasse d´ eau transparents
- 4x 20L
- 6x 10L
Ré servoir de chasse d´ eau
- 1x 9L
Chasse d´ eau sous pression pour WC: 9L max.
Plages de mesure
- dé bit: 0,4...4L/h
- pression: 6x 1500mmCA
230V, 50Hz, 1 phase
Informations logistiques
Dimensions et poids
Lxlxh: 5700x800x3900mm
Poids: env. 1100kg
Né cessaire au fonctionnement
Raccord d'air comprimé : 6...10bar
Lxlxh: 5700x800x3900mm
Poids: env. 1100kg
Né cessaire au fonctionnement
Raccord d'air comprimé : 6...10bar
