SE 110.53 Équilibre dans un système plan isostatique (Réf. 022.11053)
Exploitation expérimentale d'un principe important: "libérer" dans la statique, Nécessite bâti SE 11
En mécanique appliquée, le principe de la "coupure" ou principe de la "coupe", permet de visualiser les forces et moments qui sexercent sur un corps.
Pour ce faire, on coupe virtuellement un corps ou un système, une barre par exemple, de son environnement.
Toutes les forces agissant sur le corps ou le système sont remplacées de manière uniforme par des symboles.
On obtient ainsi un modèle simplifié du corps ou du système sur lequel on peut identifier et lire les rapports entre forces et moments.
Lessai du SE 110.53 est un exemple dapplication des conditions déquilibre de la statique, en particulier du principe important de la coupure.#divide1#
Lélément principal de lessai est le modèle dune échelle avec un poids de charge mobile.
Le palier supérieur est un palier libre, tandis que le palier inférieur est un palier fixe.

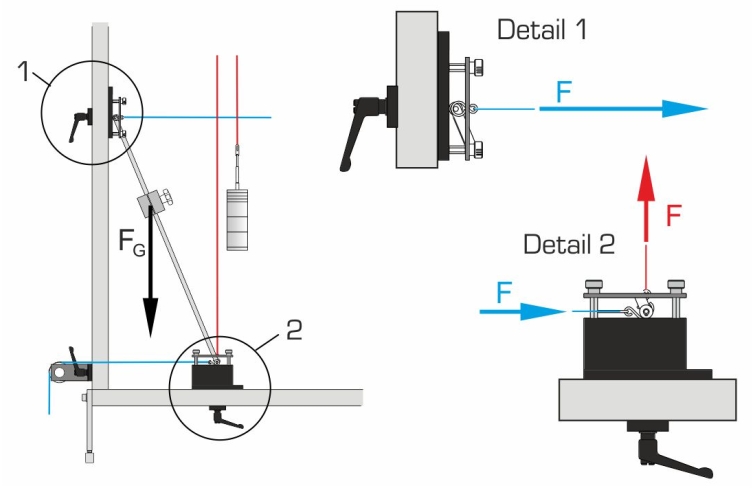

Les réactions dappui agissant réellement peuvent être complètement compensées en appliquant des forces du câble dans les directions X et Y.
Léchelle se trouve en état déquilibre sans modifier la position angulaire, et sans devoir utiliser des appuis de montage.
Léchelle est "libre". Il sagit pour les étudiants dun exemple probant du principe de la coupe en statique.
Les pièces de lessai sont disposées de manière claire, et bien protégées dans un système de rangement.

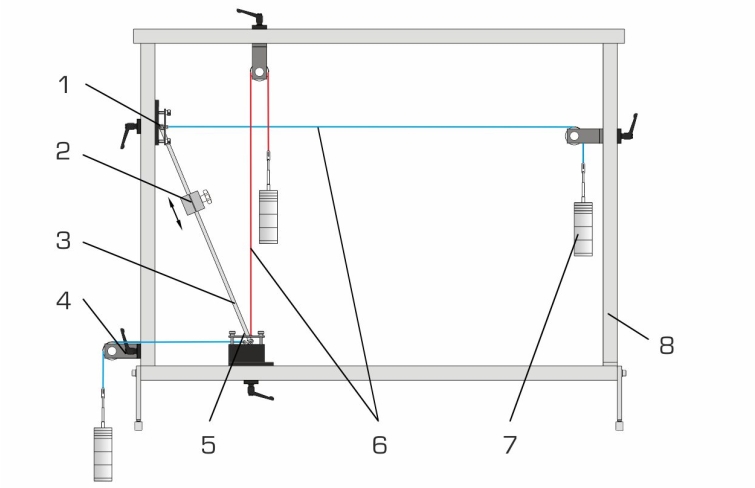

Lensemble du montage expérimental est monté dans le bâti SE 112.
Pour ce faire, on coupe virtuellement un corps ou un système, une barre par exemple, de son environnement.
Toutes les forces agissant sur le corps ou le système sont remplacées de manière uniforme par des symboles.
On obtient ainsi un modèle simplifié du corps ou du système sur lequel on peut identifier et lire les rapports entre forces et moments.
Lessai du SE 110.53 est un exemple dapplication des conditions déquilibre de la statique, en particulier du principe important de la coupure.#divide1#
Lélément principal de lessai est le modèle dune échelle avec un poids de charge mobile.
Le palier supérieur est un palier libre, tandis que le palier inférieur est un palier fixe.
Les réactions dappui agissant réellement peuvent être complètement compensées en appliquant des forces du câble dans les directions X et Y.
Léchelle se trouve en état déquilibre sans modifier la position angulaire, et sans devoir utiliser des appuis de montage.
Léchelle est "libre". Il sagit pour les étudiants dun exemple probant du principe de la coupe en statique.
Les pièces de lessai sont disposées de manière claire, et bien protégées dans un système de rangement.
Lensemble du montage expérimental est monté dans le bâti SE 112.
Contenu didactique / Essais
- conceptualisation expérimentale du principe important de la coupe en statique

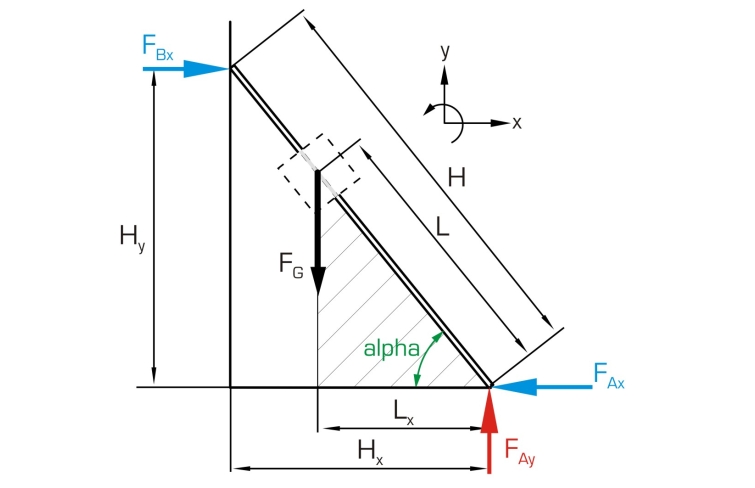

- calcul des réactions dappui pour une position donnée du poids de charge et pour un angle d'attaque connu
- application de la 1^re^ et de la 2^e^ conditions déquilibre de la statique
- compensation complète des réactions dappui par les forces du câble
- influence de la position du poids de charge sur les réactions dappui
- influence de langle dattaque sur les réactions dappui
Les grandes lignes
- conditions déquilibre dune échelle et réactions dappui dune échelle inclinée contre un mur
- conceptualisation expérimentale du principe important de la coupe en statique
- calcul des réactions dappui pour une position donnée du poids de charge et pour un angle d'attaque connu
- application de la 1^re^ et de la 2^e^ conditions déquilibre de la statique
- compensation complète des réactions dappui par les forces du câble
- influence de la position du poids de charge sur les réactions dappui
- influence de langle dattaque sur les réactions dappui
Les grandes lignes
- conditions déquilibre dune échelle et réactions dappui dune échelle inclinée contre un mur
Caractéristiques techniques
Échelle
- longueur: 650mm
- poids: 2N
- échelle intégrée, graduation: 1mm
Poids de charge: 20N
Poids
- 3x 1N (suspente)
- 9x 5N
- 12x 1N
Appuis
- 2, fixable sur le bâti de montage
Règle graduée en acier
- longueur: 1000mm, graduation: 1mm
Échelle
- longueur: 650mm
- poids: 2N
- échelle intégrée, graduation: 1mm
Poids de charge: 20N
Poids
- 3x 1N (suspente)
- 9x 5N
- 12x 1N
Appuis
- 2, fixable sur le bâti de montage
Règle graduée en acier
- longueur: 1000mm, graduation: 1mm
Informations logistiques
Dimensions et poids
Lxlxh: 1170x480x178mm (système de rangement)
Poids: env. 28kg (total)
Liste de livraison
1 modèle dune échelle
2 appuis
3 poulies de renvoi
1 jeu de poids
1 poids de charge
3 câbles
1 règle graduée en acier
1 système de rangement avec mousse de protection
1 documentation didactique
Lxlxh: 1170x480x178mm (système de rangement)
Poids: env. 28kg (total)
Liste de livraison
1 modèle dune échelle
2 appuis
3 poulies de renvoi
1 jeu de poids
1 poids de charge
3 câbles
1 règle graduée en acier
1 système de rangement avec mousse de protection
1 documentation didactique
Poids: 28 Kg Delai de livraison estimé : 5 semaines
