Ref: EWTGUSE110.50
SE 110.50 Câble soumis au poids propre (Réf. 022.11050)
Ligne de chaînette d’un câble suspendu librement soumis au poids propre, Nécessite bâti SE 112
Les câbles suspendus librement, par ex. des haubans, sont souvent utilisés pour soutenir une structure.
Dans les ponts suspendus, ils constituent lélément porteur de la construction.
Linfluence du poids propre du câble peut ne pas être prise en compte dans de nombreux calculs parce quelle est minime par rapport aux autres charges.

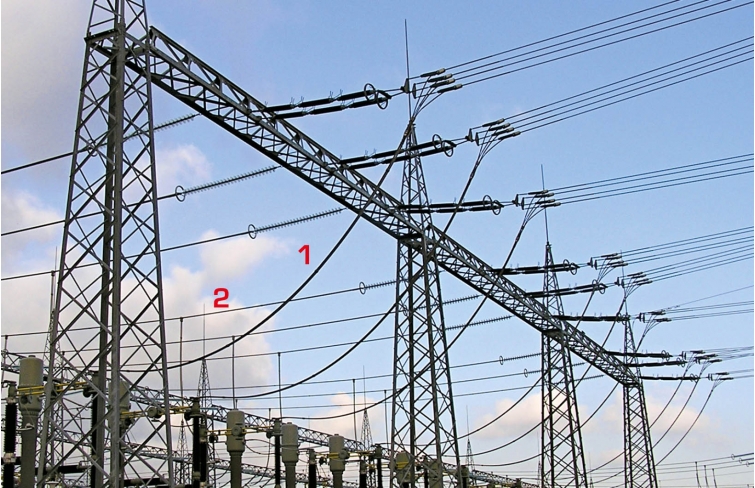

Par contre, dans le cas des lignes électriques aériennes, le poids propre du câble joue un rôle dans la conception des pylônes.
Le SE 110.50 étudie un câble suspendu librement sous linfluence de son poids propre.

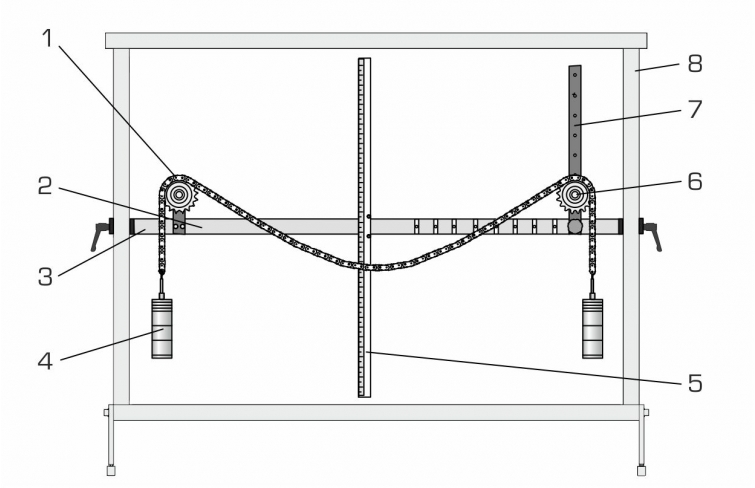

Une chaîne à rouleaux sert de câble et est posée sur deux roues à chaîne montées sur roulement à billes.
Les supports des roues à chaîne sont fixés à une traverse.
Lentraxe entre les roues à chaîne peut être réglé horizontalement et verticalement.
Les deux extrémités de la chaîne peuvent être chargées de poids.
La courbure maximale est mesurée à laide de règles graduées et peut être comparée aux valeurs calculées.

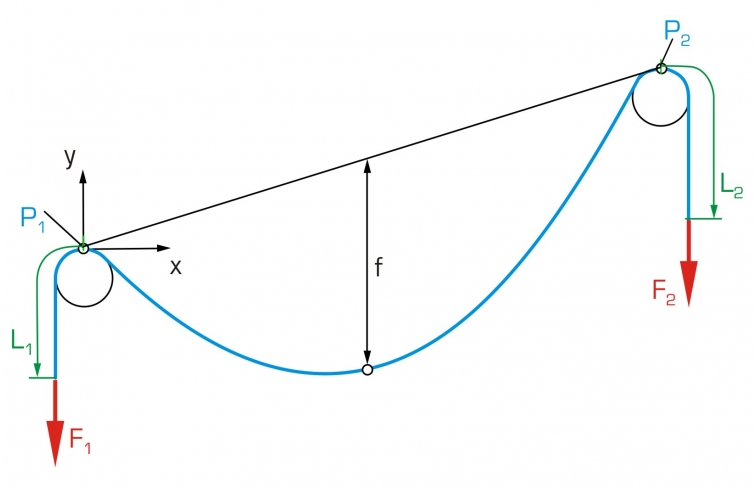

La courbure est la distance entre la ligne de jonction des appuis et la ligne de chaînette (voir aussi la figure "Forces portantes du câble agissant réellement" à la page suivante).

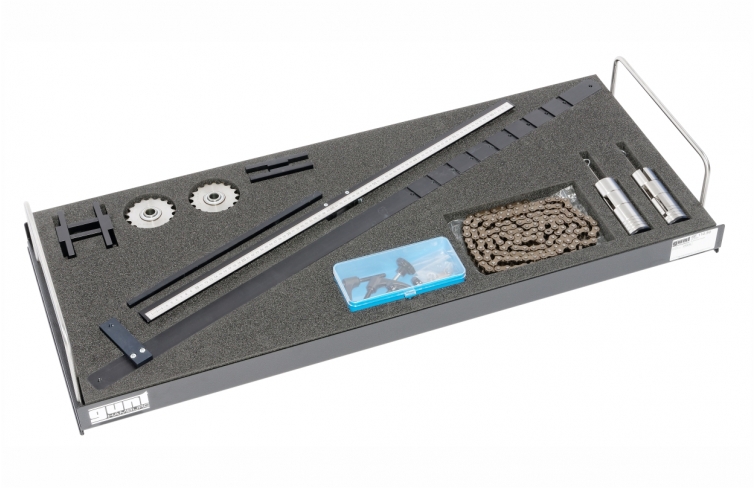

Les pièces dessai sont logées de manière claire et protégée dans un système de rangement. Lensemble du montage expérimental est monté dans le bâti SE 112.
Dans les ponts suspendus, ils constituent lélément porteur de la construction.
Linfluence du poids propre du câble peut ne pas être prise en compte dans de nombreux calculs parce quelle est minime par rapport aux autres charges.
Par contre, dans le cas des lignes électriques aériennes, le poids propre du câble joue un rôle dans la conception des pylônes.
Le SE 110.50 étudie un câble suspendu librement sous linfluence de son poids propre.
Une chaîne à rouleaux sert de câble et est posée sur deux roues à chaîne montées sur roulement à billes.
Les supports des roues à chaîne sont fixés à une traverse.
Lentraxe entre les roues à chaîne peut être réglé horizontalement et verticalement.
Les deux extrémités de la chaîne peuvent être chargées de poids.
La courbure maximale est mesurée à laide de règles graduées et peut être comparée aux valeurs calculées.
La courbure est la distance entre la ligne de jonction des appuis et la ligne de chaînette (voir aussi la figure "Forces portantes du câble agissant réellement" à la page suivante).
Les pièces dessai sont logées de manière claire et protégée dans un système de rangement. Lensemble du montage expérimental est monté dans le bâti SE 112.
Contenu didactique / Essais
- détermination de la ligne de chaînette dun câble suspendu librement
-- uniquement soumis au poids propre
-- avec des charges supplémentaires
-- pour montage symétrique (roues à chaîne à la même hauteur)
-- pour montage asymétrique
- mesure de la courbure
- comparaison des valeurs calculées et des valeurs mesurées
Les grandes lignes
- ligne de chaînette suspendu librement soumis au poids propre
- détermination de la ligne de chaînette dun câble suspendu librement
-- uniquement soumis au poids propre
-- avec des charges supplémentaires
-- pour montage symétrique (roues à chaîne à la même hauteur)
-- pour montage asymétrique
- mesure de la courbure
- comparaison des valeurs calculées et des valeurs mesurées
Les grandes lignes
- ligne de chaînette suspendu librement soumis au poids propre
Caractéristiques techniques
Chaîne à rouleaux
- DIN 8187
- longueur: 2400mm
- poids: 0,95kg/m
Roue à chaîne, nombre de dents: 17
Traverse
- entraxe: 600...1000mm
- écart entre les rainures: 50mm
Support
- hauteur réglable de la roue à chaîne: 0...300mm
- écart entre les orifices: 50mm
Poids
- 2x 1N (suspentes)
- 8x 1N
- 6x 5N
Measuring ranges
- horizontal: 0...1000mm
- vertical: 0...850mm
- graduation: 1mm
Chaîne à rouleaux
- DIN 8187
- longueur: 2400mm
- poids: 0,95kg/m
Roue à chaîne, nombre de dents: 17
Traverse
- entraxe: 600...1000mm
- écart entre les rainures: 50mm
Support
- hauteur réglable de la roue à chaîne: 0...300mm
- écart entre les orifices: 50mm
Poids
- 2x 1N (suspentes)
- 8x 1N
- 6x 5N
Measuring ranges
- horizontal: 0...1000mm
- vertical: 0...850mm
- graduation: 1mm
Informations logistiques
Dimensions et poids
Lxlxh: 1170x480x178mm (système de rangement)
Poids: env. 29kg (total)
Liste de livraison
1 chaîne à rouleaux
1 traverse avec éléments de serrage
2 roues à chaîne avec supports
1 règle graduée
1 jeu de poids
1 système de rangement avec mousse de protection
1 documentation didactique
Lxlxh: 1170x480x178mm (système de rangement)
Poids: env. 29kg (total)
Liste de livraison
1 chaîne à rouleaux
1 traverse avec éléments de serrage
2 roues à chaîne avec supports
1 règle graduée
1 jeu de poids
1 système de rangement avec mousse de protection
1 documentation didactique
Poids: 29 Kg Delai de livraison estimé : 5 semaines
