Ref: EWTGUSE100.04
SE 100.04 Charpente plate avec mesure de tension de force de barre par extensomètre (Réf. 022.10004)
Riched20 10.0.19041\viewkind4\uc1
d\fs16\lang1036 Le treillis plan est conçu en tant qu´ accessoire pour le bâti SE 100 et est soumis à une force de traction ou de compression avec des dispositifs de charge spécialement conçus.
La charge sur le treillis est appliquée par l´ intermédiaire d´ un patin de chargement spécial.
Pour un palier déterminé statiquement, les points d´ appui du treillis sont munis de socles trempés.
Les paliers libres et fixes correspondants sont compris dans le kit d´ accessoires SE 100.01.
Les kits d´ accessoires SE 100.12 avec un dispositif de charge ou SE 100.02 avec deux dispositifs de charge sont disponibles en fonction du montage expérimental.
L´ essai a pour objectif d´é tudier différentes conditions de chargement et d´ enregistrer et d´évaluer la réaction à la sollicitation.
Cela permet de détecter la résistance de la construction sur le plan expérimental.
Les forces qui se produisent sur les tiges du treillis sont détectées au moyen d´ un instrument de mesure équipé d´ une jauge de contrainte.
Tous les points de mesure sont regroupés dans une boîte de raccordement.
De là, la connexion est transmise vers l´ amplificateur de mesure FL 152.

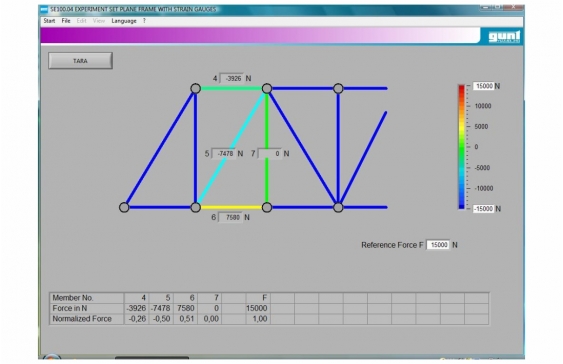

Le logiciel FL 152 permet de gérer les valeurs de mesure et de présenter les forces des barres sous la forme d´ un graphique.
Le logiciel dispose d´ une fonction d´ aide étendue.
Par ailleurs, le fléchissement est indiqué au moyen de comparateurs à cadran, disponibles en tant qu´ accessoires SE 100.03.
d\fs16\lang1036 Le treillis plan est conçu en tant qu´ accessoire pour le bâti SE 100 et est soumis à une force de traction ou de compression avec des dispositifs de charge spécialement conçus.
La charge sur le treillis est appliquée par l´ intermédiaire d´ un patin de chargement spécial.
Pour un palier déterminé statiquement, les points d´ appui du treillis sont munis de socles trempés.
Les paliers libres et fixes correspondants sont compris dans le kit d´ accessoires SE 100.01.
Les kits d´ accessoires SE 100.12 avec un dispositif de charge ou SE 100.02 avec deux dispositifs de charge sont disponibles en fonction du montage expérimental.
L´ essai a pour objectif d´é tudier différentes conditions de chargement et d´ enregistrer et d´évaluer la réaction à la sollicitation.
Cela permet de détecter la résistance de la construction sur le plan expérimental.
Les forces qui se produisent sur les tiges du treillis sont détectées au moyen d´ un instrument de mesure équipé d´ une jauge de contrainte.
Tous les points de mesure sont regroupés dans une boîte de raccordement.
De là, la connexion est transmise vers l´ amplificateur de mesure FL 152.
Le logiciel FL 152 permet de gérer les valeurs de mesure et de présenter les forces des barres sous la forme d´ un graphique.
Le logiciel dispose d´ une fonction d´ aide étendue.
Par ailleurs, le fléchissement est indiqué au moyen de comparateurs à cadran, disponibles en tant qu´ accessoires SE 100.03.
Contenu didactique / Essais
en association avec les accessoires
étude des forces des barres dans le treillis plan déterminé statiquement
Les grandes lignes
treillis entièrement assemblé
mesure des forces des barres au moyen d´ un instrument de mesure équipé d´ une jauge de contrainte
accessoires pour SE 100, bâti pour les essais de charge
en association avec les accessoires
étude des forces des barres dans le treillis plan déterminé statiquement
Les grandes lignes
treillis entièrement assemblé
mesure des forces des barres au moyen d´ un instrument de mesure équipé d´ une jauge de contrainte
accessoires pour SE 100, bâti pour les essais de charge
Caractéristiques techniques
Treillis plan
- longueur: 3200mm
- hauteur: 1000mm
- poids: 78kg
- charge max.: 30kN
- charge entre les n\f2\u339?uds: 10kN
- nombre de barres: 21
Jauges de contrainte: pont intégral, 350 ohms
Treillis plan
- longueur: 3200mm
- hauteur: 1000mm
- poids: 78kg
- charge max.: 30kN
- charge entre les n\f2\u339?uds: 10kN
- nombre de barres: 21
Jauges de contrainte: pont intégral, 350 ohms
Informations logistiques
Dimensions et poids
Lxlxh: 3200x200x1000mm
Poids: env. 78kg
Lxlxh: 3200x200x1000mm
Poids: env. 78kg
Poids: 78 Kg Delai de livraison estimé : 21 semaines
