Ref: EWTGURT650.60
RT 650.60 Logiciel de conduite de procédés pour RT 681 et RT 682 (Réf. 080.65060)

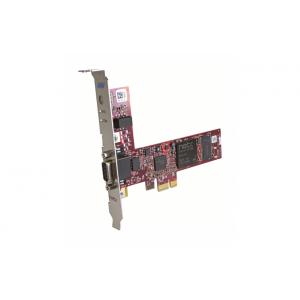

Nécessite la carte RT 650.12 carte PCI Profibus DP
Le logiciel de conduite de procédés RT 650.60 (SCADA) a été spécialement conçu pour RT 681 ét RT 682.
Il est possible de raccorder simultanément les deux bancs dessai.
La communication entre le logiciel et les bancs d'essai seffectue à l'aide de modules DP Profibus.
Les modifications qui ont été apportées dans le logiciel sont envoyées au régulateur du banc d'essai concerné.

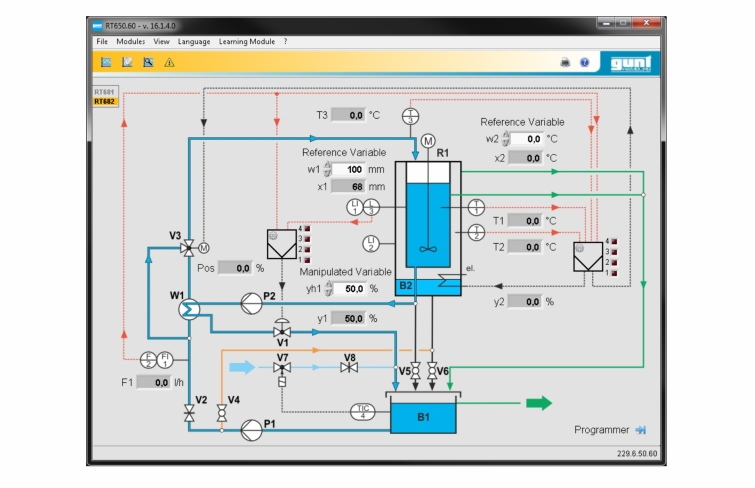

Le procédé est représenté dans la fenêtre "schéma de processus".
La grandeur de référence, la grandeur réglée et la grandeur réglante saffichent en temps réel.
En outre, des voyants détat sont prévus pour les alarmes.
Dans le point de menu "diagrammes", il est, entre autres, possible de paramétrer le régulateur concerné et de sélectionner son mode de fonctionnement, de régler la grandeur de référence et les valeurs limites pour la fonction d'alarme ainsi que de lire la grandeur réglée et la grandeur réglante.

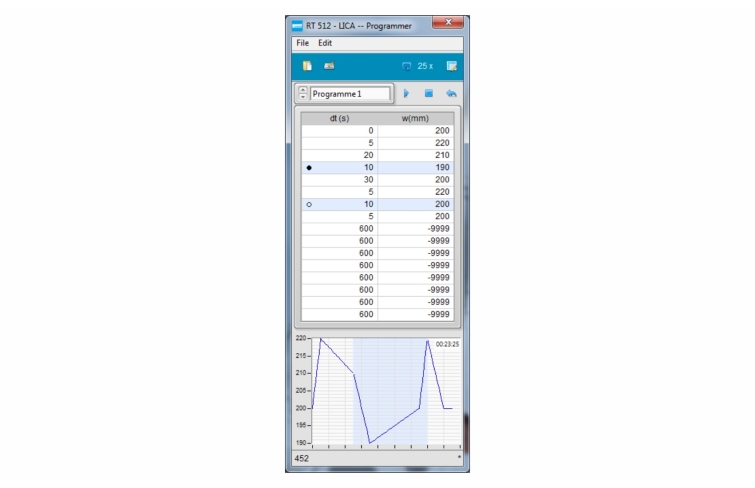

Dans le programmateur, on définit la variation de la grandeur de référence en fonction du temps.
Au total, trois programmes sont disponibles avec 15 sections qui sont mémorisées avec les paramètres individuels du régulateur.

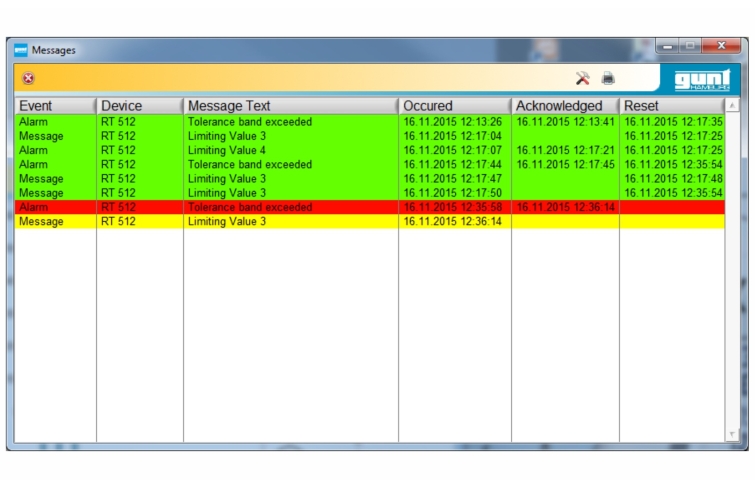

En ce qui concerne les messages, on distingue les messages dalarme (dépassement supérieur ou inférieur de la valeur limite) des informations (rapprochement de la valeur limite).
L'état des messages est indiqué par des couleurs.

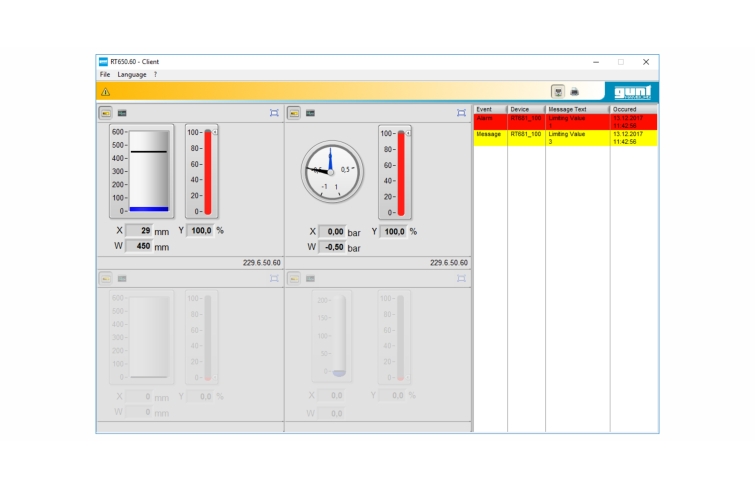

La fonction de poste de contrôle permet de surveiller simultanément et, le cas échéant, daccéder aux deux bancs dessai raccordés.
Il est possible de raccorder simultanément les deux bancs dessai.
La communication entre le logiciel et les bancs d'essai seffectue à l'aide de modules DP Profibus.
Les modifications qui ont été apportées dans le logiciel sont envoyées au régulateur du banc d'essai concerné.
Le procédé est représenté dans la fenêtre "schéma de processus".
La grandeur de référence, la grandeur réglée et la grandeur réglante saffichent en temps réel.
En outre, des voyants détat sont prévus pour les alarmes.
Dans le point de menu "diagrammes", il est, entre autres, possible de paramétrer le régulateur concerné et de sélectionner son mode de fonctionnement, de régler la grandeur de référence et les valeurs limites pour la fonction d'alarme ainsi que de lire la grandeur réglée et la grandeur réglante.
Dans le programmateur, on définit la variation de la grandeur de référence en fonction du temps.
Au total, trois programmes sont disponibles avec 15 sections qui sont mémorisées avec les paramètres individuels du régulateur.
En ce qui concerne les messages, on distingue les messages dalarme (dépassement supérieur ou inférieur de la valeur limite) des informations (rapprochement de la valeur limite).
L'état des messages est indiqué par des couleurs.
La fonction de poste de contrôle permet de surveiller simultanément et, le cas échéant, daccéder aux deux bancs dessai raccordés.
Contenu didactique / Essais
- apprentissage et application du système de conduite de procédés autonome avec un seul banc dessai
- schéma de processus avec affichage en ligne de toutes les grandeurs de processus
- fonction dalarme avec protocole
- paramétrage des régulateurs individuels
- fonctionnement manuel ou automatique des régulateurs
- mode de fonctionnement d'un programmateur
- fonctionnement en réseau avec serveur / client également en combinant les deux bancs dessai à un PC
- fonction de poste de contrôle
Les grandes lignes
- Logiciel de conduite de procédés pour le raccordement DP Profibus
- Fonction de poste de contrôle pour le fonctionnement simultané de deux bancs dessai
- Fonctionnement automatique avec programmateur possible
- Fonction d'alarme avec quatre valeurs limites de déclenchement d'une alarme ou d'un message
Les caractéristiques techniques
Fonction denregistreur avec enregistrement des données mesurées
- enregistrement et mémorisation des évolutions temporelles
- interprétation des réponses à un échelon
Programmateur
- jusqu'à 3 programmes de 15 sections chacun
- paramètres individuels de régulateur par programme
- réglage dune marge de tolérance
Fonction d'alarme avec 4 valeurs réglables
- valeur limite supérieure et inférieure pour l'alarme
- valeur limite supérieure et inférieure pour le message
- insertion possible d'un commentaire pour
l'alarme / le message
Sélection de la langue
- 4 langues pouvant être sélectionnées au préalable
- 1 langue définie par l'utilisateur possible
Base logicielle: LabVIEW
Systèmes requis
- Windows Vista ou Windows 7
- Connecteur libre PCI Express
- apprentissage et application du système de conduite de procédés autonome avec un seul banc dessai
- schéma de processus avec affichage en ligne de toutes les grandeurs de processus
- fonction dalarme avec protocole
- paramétrage des régulateurs individuels
- fonctionnement manuel ou automatique des régulateurs
- mode de fonctionnement d'un programmateur
- fonctionnement en réseau avec serveur / client également en combinant les deux bancs dessai à un PC
- fonction de poste de contrôle
Les grandes lignes
- Logiciel de conduite de procédés pour le raccordement DP Profibus
- Fonction de poste de contrôle pour le fonctionnement simultané de deux bancs dessai
- Fonctionnement automatique avec programmateur possible
- Fonction d'alarme avec quatre valeurs limites de déclenchement d'une alarme ou d'un message
Les caractéristiques techniques
Fonction denregistreur avec enregistrement des données mesurées
- enregistrement et mémorisation des évolutions temporelles
- interprétation des réponses à un échelon
Programmateur
- jusqu'à 3 programmes de 15 sections chacun
- paramètres individuels de régulateur par programme
- réglage dune marge de tolérance
Fonction d'alarme avec 4 valeurs réglables
- valeur limite supérieure et inférieure pour l'alarme
- valeur limite supérieure et inférieure pour le message
- insertion possible d'un commentaire pour
l'alarme / le message
Sélection de la langue
- 4 langues pouvant être sélectionnées au préalable
- 1 langue définie par l'utilisateur possible
Base logicielle: LabVIEW
Systèmes requis
- Windows Vista ou Windows 7
- Connecteur libre PCI Express
Informations logistiques
Liste de livraison
1 CD avec logiciel GUNT
1 documentation didactique
1 CD avec logiciel GUNT
1 documentation didactique
Delai de livraison estimé : 16 semaines
