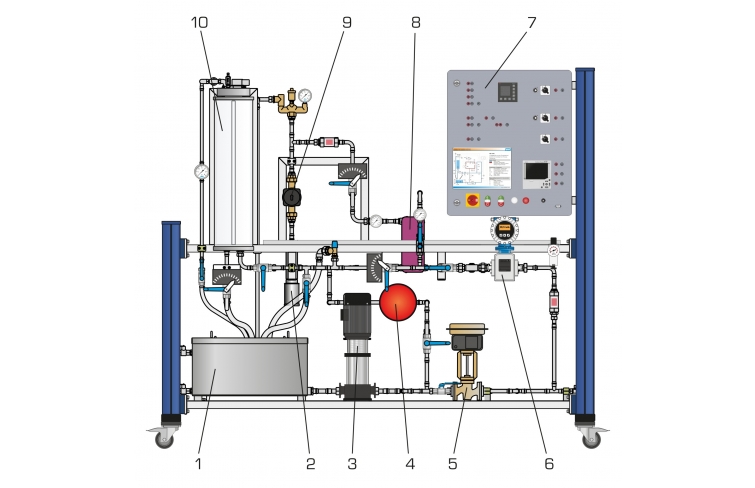

RT 578 Régulation de quatre grandeurs du génie des procédés (Réf. 080.57800)
Régulation de niveau, débit, température et pression (régulation en cascade possible)
Le RT 578 permet détudier la régulation de quatre grandeurs typiques du génie des procédés en se fondant sur la pratique.

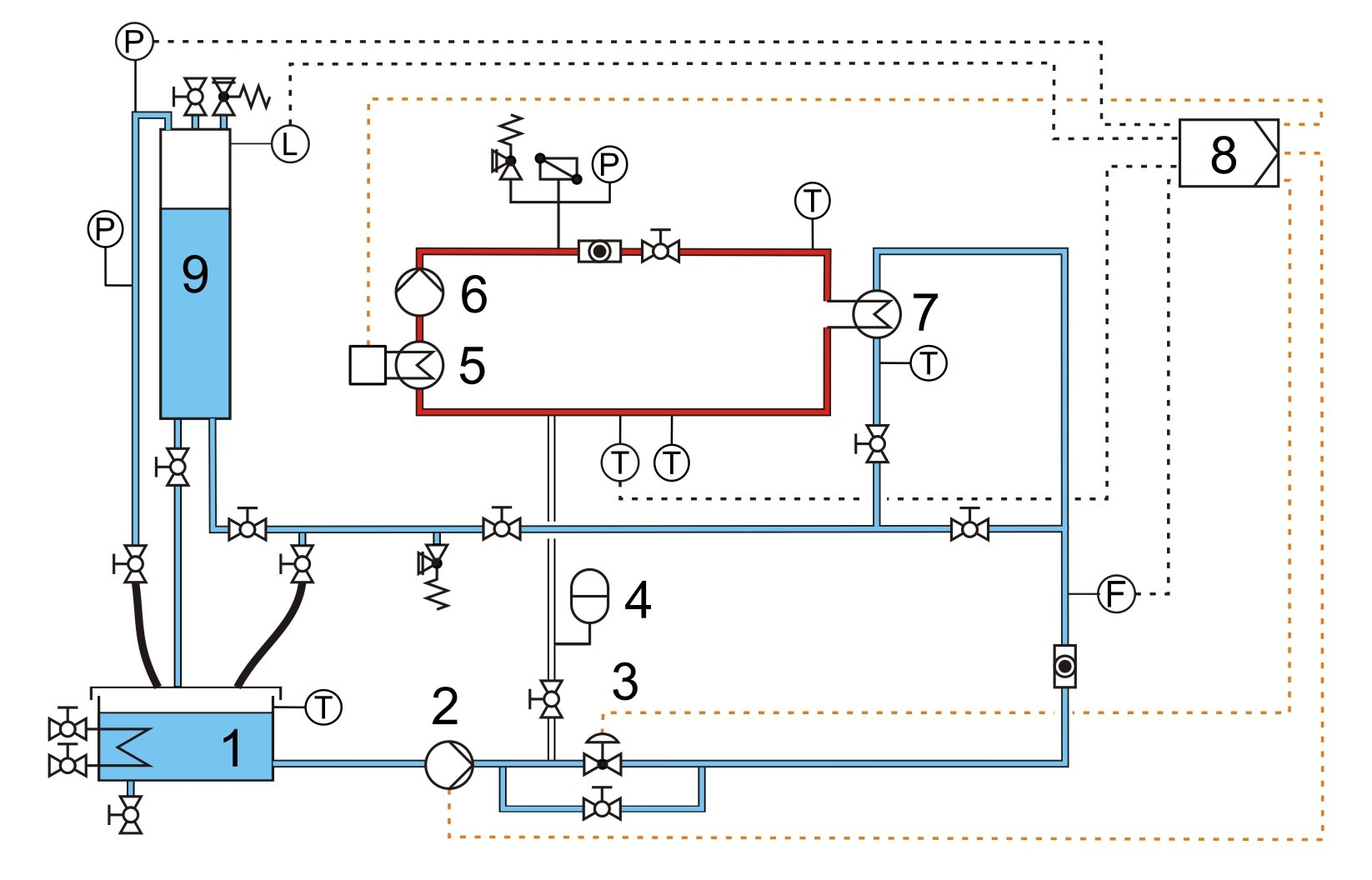

Un circuit avec réservoir gradué transparent est disponible pour réguler le débit, le niveau et la pression.
On peut utiliser comme actionneur soit une pompe avec vitesse de rotation réglable, soit une vanne de régulation pneumatique.
Lors de la régulation du niveau et de la pression, une grandeur perturbatrice peut être générée avec une vanne dans lévacuation du réservoir.
Une vanne au sommet du réservoir permet, en outre, détudier la régulation de niveau avec ou sans contre-pression.
Un circuit avec un dispositif de chauffage, un échangeur de chaleur et une pompe est disponible pour régler la température.
Dun côté, la température peut être réglée avec le dispositif de chauffage comme actionneur.
Dun autre côté, elle peut être réglée par léchangeur de chaleur via le débit deau de refroidissement.
Deux formes de régulation en cascade sont possibles.
Le niveau dans le réservoir peut être réglé via le débit.
La température dans le circuit de chauffage peut être réglée par léchangeur de chaleur via le débit.
Lutilisation au choix de la pompe ou de la vanne de régulation comme actionneur est également possible pour ces deux régulations en cascade.
Les grandeurs réglées sont mesurées à laide capteurs. De plus, on dispose dappareils de mesure analogiques pour lire directement les grandeurs.
Un enregistreur sans papier est disponible pour enregistrer les processus de régulation.
Le régulateur industriel possède quatre boucles de régulation pouvant être sélectionnées.

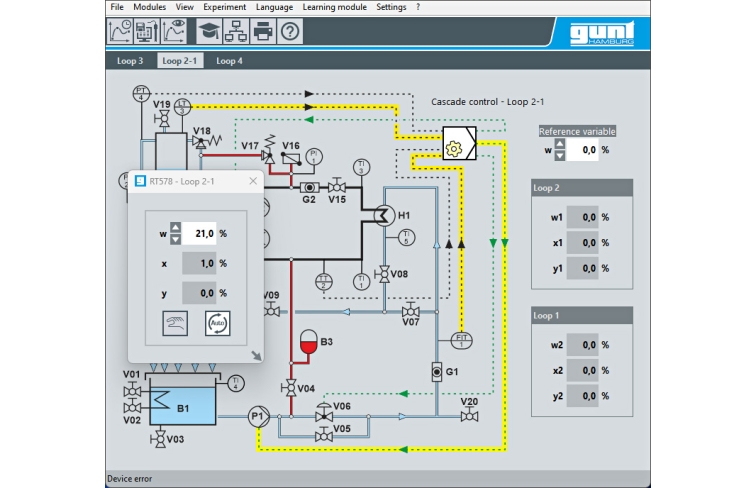

Il dispose dune interface DP Profibus. Celle-ci permet de contrôler le banc dessai via un logiciel de conduite de procédés.
Le logiciel permet également denregistrer les grandeurs de processus et de paramétrer le régulateur à partir du PC.
Un circuit avec réservoir gradué transparent est disponible pour réguler le débit, le niveau et la pression.
On peut utiliser comme actionneur soit une pompe avec vitesse de rotation réglable, soit une vanne de régulation pneumatique.
Lors de la régulation du niveau et de la pression, une grandeur perturbatrice peut être générée avec une vanne dans lévacuation du réservoir.
Une vanne au sommet du réservoir permet, en outre, détudier la régulation de niveau avec ou sans contre-pression.
Un circuit avec un dispositif de chauffage, un échangeur de chaleur et une pompe est disponible pour régler la température.
Dun côté, la température peut être réglée avec le dispositif de chauffage comme actionneur.
Dun autre côté, elle peut être réglée par léchangeur de chaleur via le débit deau de refroidissement.
Deux formes de régulation en cascade sont possibles.
Le niveau dans le réservoir peut être réglé via le débit.
La température dans le circuit de chauffage peut être réglée par léchangeur de chaleur via le débit.
Lutilisation au choix de la pompe ou de la vanne de régulation comme actionneur est également possible pour ces deux régulations en cascade.
Les grandeurs réglées sont mesurées à laide capteurs. De plus, on dispose dappareils de mesure analogiques pour lire directement les grandeurs.
Un enregistreur sans papier est disponible pour enregistrer les processus de régulation.
Le régulateur industriel possède quatre boucles de régulation pouvant être sélectionnées.
Il dispose dune interface DP Profibus. Celle-ci permet de contrôler le banc dessai via un logiciel de conduite de procédés.
Le logiciel permet également denregistrer les grandeurs de processus et de paramétrer le régulateur à partir du PC.
Contenu didactique / Essais
- familiarisation avec les composants industriels de la boucle de régulation
- processus de commande, de paramétrage et de configuration au niveau du régulateur
- optimisation des réglages du régulateur
- régulation de débit
- régulation de niveau dans un réservoir fermé avec ou sans contre-pression
- régulation de pression
- régulation de température
- régulation en cascade niveau - débit
- régulation en cascade température - débit
- régulation à deux points de la température

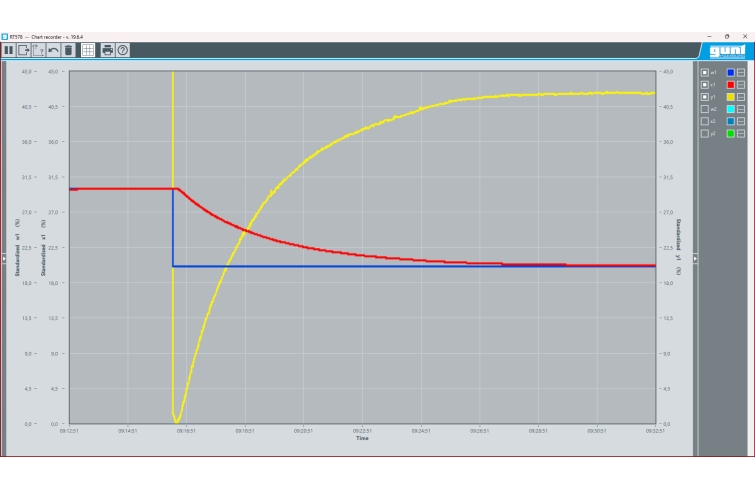

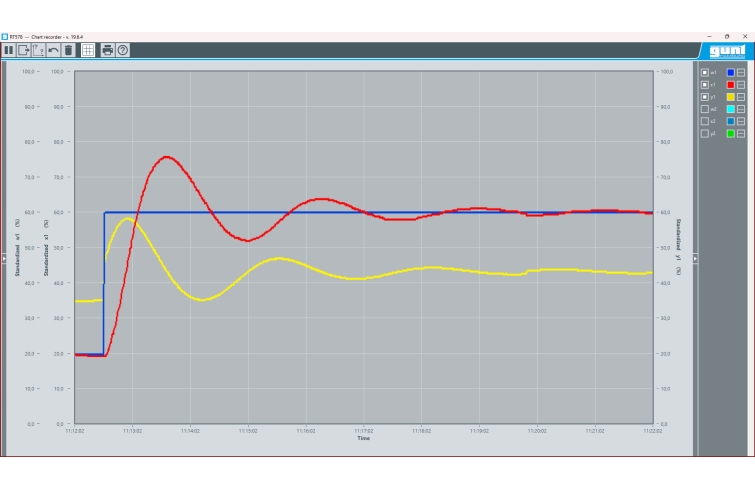

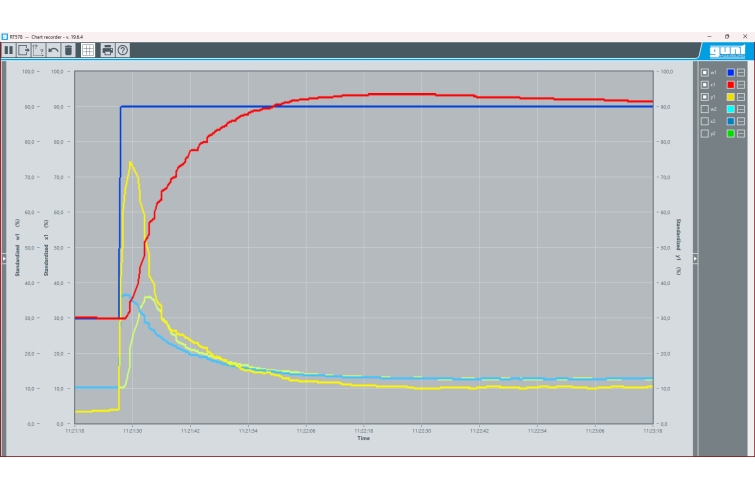

- enregistrement des réponses à un échelon
Les grandes lignes
- Régulation conforme à la pratique: de niveau, de débit, de pression et de la température
- Régulation en cascade
- Logiciel de conduite de procédés
- familiarisation avec les composants industriels de la boucle de régulation
- processus de commande, de paramétrage et de configuration au niveau du régulateur
- optimisation des réglages du régulateur
- régulation de débit
- régulation de niveau dans un réservoir fermé avec ou sans contre-pression
- régulation de pression
- régulation de température
- régulation en cascade niveau - débit
- régulation en cascade température - débit
- régulation à deux points de la température
- enregistrement des réponses à un échelon
Les grandes lignes
- Régulation conforme à la pratique: de niveau, de débit, de pression et de la température
- Régulation en cascade
- Logiciel de conduite de procédés
Caractéristiques techniques
Réservoirs
- réservoir gradué: env. 6L
- réservoir collecteur: env. 90L
Pompe centrifuge à plusieurs étages
- débit de refoulement max.: env. 75L/min
- hauteur de refoulement max.: env. 59m
Pompe du circuit de chauffage
-débit de refoulement max.: env. 50L/min
-hauteur de refoulement max.: env. 3,5m
Puissance du dispositif de chauffage: env. 2kW
Régulateur paramétrable comme
-régulateur P, PI ou PID
-régulateur tout ou rien
Plages de mesure
- niveau: 0…700mm
- débit: 0…4000L/h
- pression: 1x 0…6bar, 1x 0…10bar
- température: 1x 0…60°C, 3x 0…120°C
230V, 50Hz, 1 phase
Réservoirs
- réservoir gradué: env. 6L
- réservoir collecteur: env. 90L
Pompe centrifuge à plusieurs étages
- débit de refoulement max.: env. 75L/min
- hauteur de refoulement max.: env. 59m
Pompe du circuit de chauffage
-débit de refoulement max.: env. 50L/min
-hauteur de refoulement max.: env. 3,5m
Puissance du dispositif de chauffage: env. 2kW
Régulateur paramétrable comme
-régulateur P, PI ou PID
-régulateur tout ou rien
Plages de mesure
- niveau: 0…700mm
- débit: 0…4000L/h
- pression: 1x 0…6bar, 1x 0…10bar
- température: 1x 0…60°C, 3x 0…120°C
230V, 50Hz, 1 phase
Informations logistiques
Dimensions et poids
Lxlxh: 2260x800x1990mm
Poids: env. 250kg
Nécessaire au fonctionnement
air comprimé: 3…8bar; 25…50L/min
PC avec Windows recommandé
Liste de livraison
1 banc dessai
1 jeu de câbles
1 jeu de flexibles
1 carte Profibus
1 CD avec logiciel de conduite de procédés GUNT
1 documentation didactique
Lxlxh: 2260x800x1990mm
Poids: env. 250kg
Nécessaire au fonctionnement
air comprimé: 3…8bar; 25…50L/min
PC avec Windows recommandé
Liste de livraison
1 banc dessai
1 jeu de câbles
1 jeu de flexibles
1 carte Profibus
1 CD avec logiciel de conduite de procédés GUNT
1 documentation didactique
