Ref: EWTGURT460
RT460 Projet mécatronique pratique: régulation de niveau, avec API et IHM
choix des composants, montage, câblage, configuration et mise en service, avec applications en ligne
Le projet mécatronique comprend le développement complet dune régulation de niveau, de la planification à loptimisation. Les connaissances en mécanique, électronique, technique dautomatisation et informatique sont appliquées et approfondies.
Dans un premier temps, les apprentis planifient et documentent leur installation en ligne de manière autonome dans le logiciel de planification GUNT.
Pour le schéma des conduites, des montages individuels sont possibles avec les composants existants.
Une liste de pièces distincte est également créée et fournit des informations sur les composants existants.

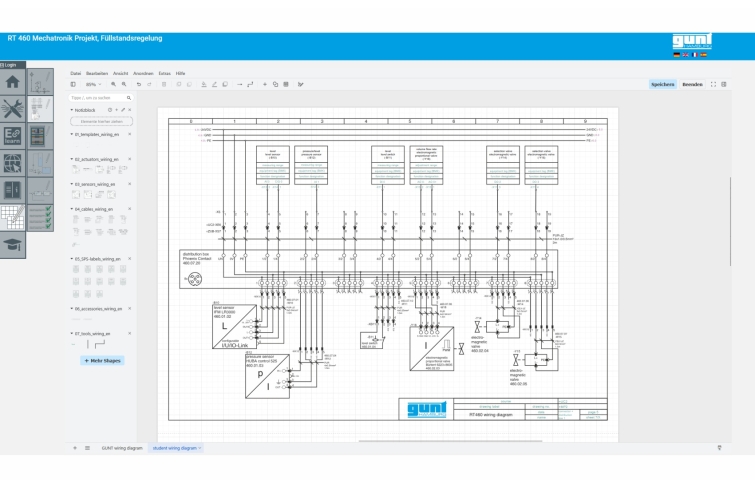

Des connaissances en électrotechnique/électronique sont appliquées et approfondies lors de lélaboration de son propre schéma de câblage et schéma des bornes.
Le schéma de processus et le schéma des flux de signaux relient la mécanique à lélectronique.

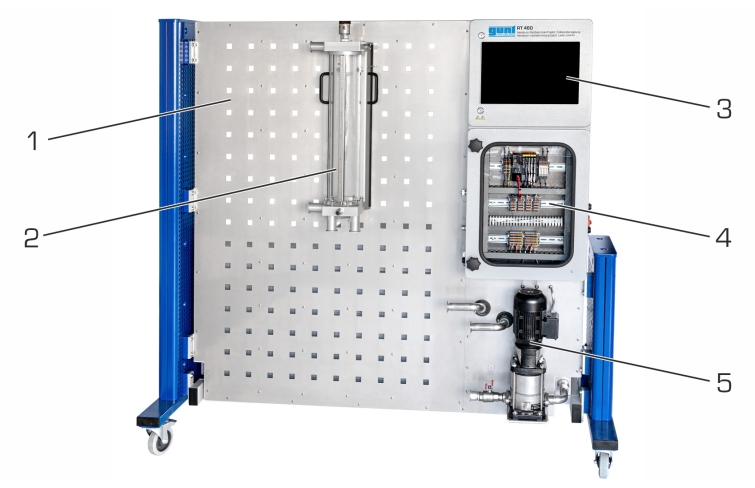

Selon les schémas établis, une régulation de niveau est montée sur le panneau de montage à partir des composants fournis.

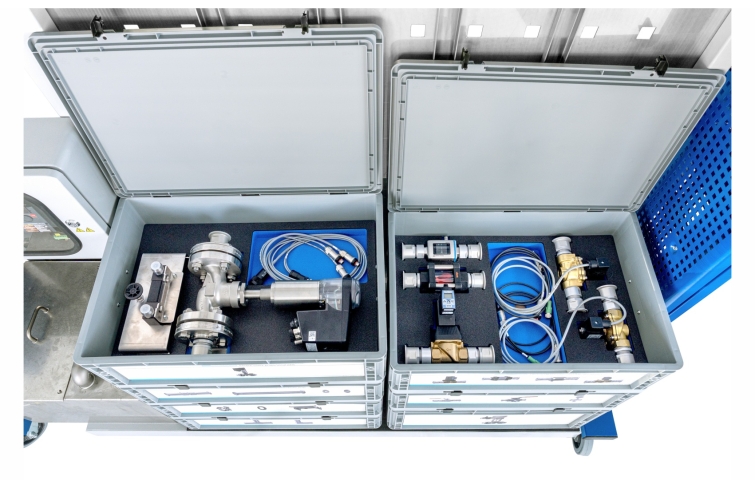

Tous les composants ont leur emplacement attitré dans un système de rangement doté dinserts en mousse étiquetés.
Le montage fait appel à des actionneurs industriels, par exemple une pompe à vitesse variable, une vanne proportionnelle électromagnétique, une vanne proportionnelle électropneumatique et une vanne proportionnelle électromotrice.
Pour mesurer le niveau de remplissage ainsi que le débit volumétrique, des capteurs industriels sont installés.
Les tuyaux sont raccordés rapidement et facilement à laide de raccords de tuyaux industriels Tri-Clamp.
Après le montage, il faut procéder au câblage dans larmoire de commande.
Pour ce faire, les propres schémas de câblage et le plan de raccordement élaborés au préalable sont utilisés.

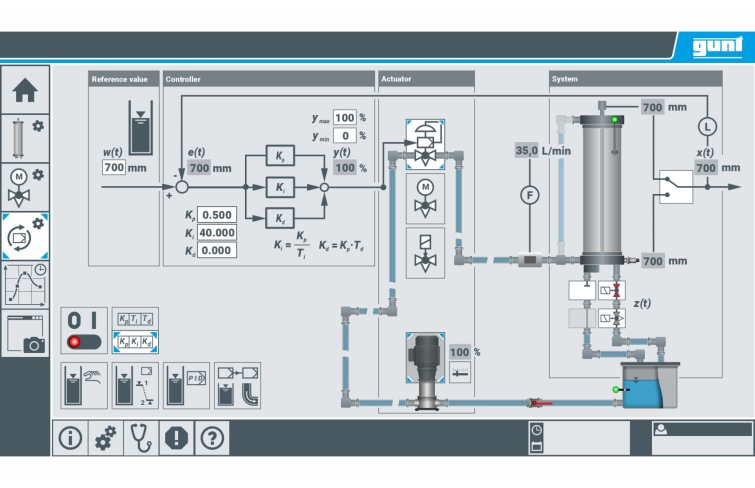

Ensuite, les composants sont configurés dans lAPI et sa propre structure est mise en service.
La structure peut être testée et optimisée à volonté.
Dans le GUNT Media Center, outre le logiciel de planification GUNT, de nombreux supports pédagogiques multimédias didactiques sont disponibles, tels que des feuilles de travail, des notices, des dessins, des modèles, des fiches techniques de fabricants, etc.
Les apprentis peuvent ainsi effectuer la préparation et la planification en ligne, quel que soit le lieu où ils se trouvent.
Dans un premier temps, les apprentis planifient et documentent leur installation en ligne de manière autonome dans le logiciel de planification GUNT.
Pour le schéma des conduites, des montages individuels sont possibles avec les composants existants.
Une liste de pièces distincte est également créée et fournit des informations sur les composants existants.
Des connaissances en électrotechnique/électronique sont appliquées et approfondies lors de lélaboration de son propre schéma de câblage et schéma des bornes.
Le schéma de processus et le schéma des flux de signaux relient la mécanique à lélectronique.
Selon les schémas établis, une régulation de niveau est montée sur le panneau de montage à partir des composants fournis.
Tous les composants ont leur emplacement attitré dans un système de rangement doté dinserts en mousse étiquetés.
Le montage fait appel à des actionneurs industriels, par exemple une pompe à vitesse variable, une vanne proportionnelle électromagnétique, une vanne proportionnelle électropneumatique et une vanne proportionnelle électromotrice.
Pour mesurer le niveau de remplissage ainsi que le débit volumétrique, des capteurs industriels sont installés.
Les tuyaux sont raccordés rapidement et facilement à laide de raccords de tuyaux industriels Tri-Clamp.
Après le montage, il faut procéder au câblage dans larmoire de commande.
Pour ce faire, les propres schémas de câblage et le plan de raccordement élaborés au préalable sont utilisés.
Ensuite, les composants sont configurés dans lAPI et sa propre structure est mise en service.
La structure peut être testée et optimisée à volonté.
Dans le GUNT Media Center, outre le logiciel de planification GUNT, de nombreux supports pédagogiques multimédias didactiques sont disponibles, tels que des feuilles de travail, des notices, des dessins, des modèles, des fiches techniques de fabricants, etc.
Les apprentis peuvent ainsi effectuer la préparation et la planification en ligne, quel que soit le lieu où ils se trouvent.
Contenu didactique / Essais
- planification autonome et documentation
schéma des conduites/liste de pièces
schéma de câblage
schéma des bornes
schéma de processus
schéma des flux de signaux
- montage dune régulation de niveau selon ses propres plans
positionnement dactionneurs, de capteurs et déléments de liaison
raccordement déléments électroniques et électriques
câblage de larmoire de commande
- mise en service de ss propre structure
configuration des connexions dans lAPI
choix des interfaces et des caractéristiques des capteurs et actionneurs
choix de différents types de régulation (régulation à deux points, PID, en cascade)
- test et optimisation
ajuster et optimiser les paramètres de régulation
connaître les avantages et les inconvénients des principes des capteurs et des actionneurs
connaître les avantages et les inconvénients des différents types de régulation
- GUNT Media Center, développement de compétences numériques: obtenir des informations sur les réseaux numériques, utiliser des supports dapprentissage numériques
- planification autonome et documentation
schéma des conduites/liste de pièces
schéma de câblage
schéma des bornes
schéma de processus
schéma des flux de signaux
- montage dune régulation de niveau selon ses propres plans
positionnement dactionneurs, de capteurs et déléments de liaison
raccordement déléments électroniques et électriques
câblage de larmoire de commande
- mise en service de ss propre structure
configuration des connexions dans lAPI
choix des interfaces et des caractéristiques des capteurs et actionneurs
choix de différents types de régulation (régulation à deux points, PID, en cascade)
- test et optimisation
ajuster et optimiser les paramètres de régulation
connaître les avantages et les inconvénients des principes des capteurs et des actionneurs
connaître les avantages et les inconvénients des différents types de régulation
- GUNT Media Center, développement de compétences numériques: obtenir des informations sur les réseaux numériques, utiliser des supports dapprentissage numériques
Techniques > Maintenance - Productique > Régulation > Systèmes industriels modulaires
Techniques > Génie des Procédés > Pilotes simples en génie des procédés > Système modulaire de TP sur l'automatisation de procédés
Poids: 400 Kg Delai de livraison estimé : 16 semaines
