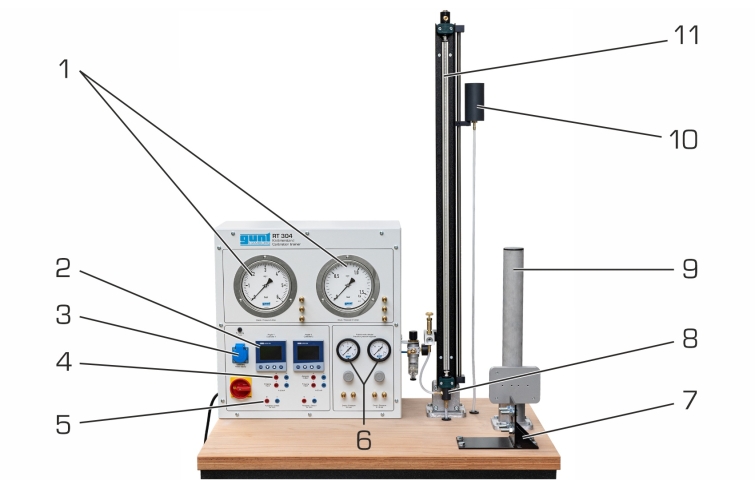

RT 304 Banc d'étalonnage (Réf. 080.30400)
Étude des caractéristiques de transfert des actionneurs et des transducteurs de mesure
Riched20 10.0.19041\viewkind4\uc1
d\fs16\lang1036 Le banc d´é talonnage permet d´é tudier les caractéristiques de transfert des composants électriques et pneumatiques de la boucle de régulation, tels que les transducteurs de mesure et les vannes de régulation.
Des signaux électriques et pneumatiques peuvent être générés pour commander les différents composants de la boucle de régulation.
Des instruments de mesure de précision permettent de mesurer les signaux de sortie des composants de la boucle de régulation.
Deux régulateurs de pression avec manomètres sont disponibles pour générer des signaux pneumatiques et alimenter les composants de la boucle de régulation en énergie auxiliaire. Un réservoir ajustable en hauteur avec tube de niveau et échelle sert à ajuster des pressions faibles pour étalonner les manomètres.
Les régulateurs de pression permettent également d´ effectuer un étalonnage avec des pressions plus élevées.
Deux sources de tension continue sont disponibles pour les composants de la boucle de régulation qui nécessitent une alimentation électrique comme énergie auxiliaire.
Les signaux de courant continu peuvent être envoyés et mesurés à l´ aide de deux régulateurs munis d´ afficheurs.

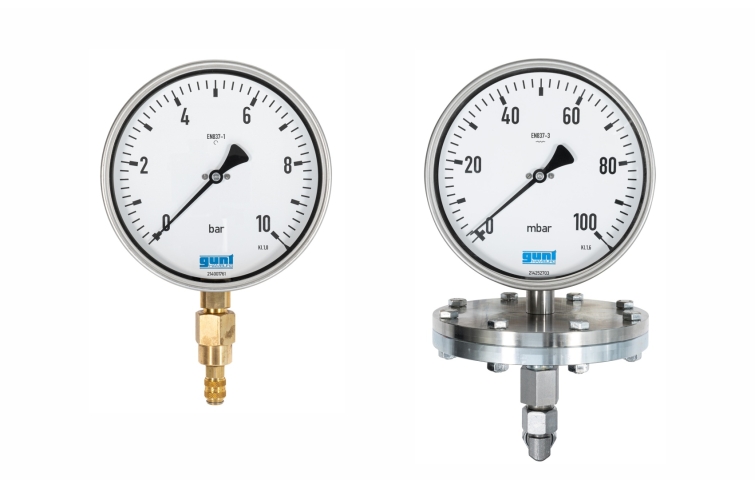

Deux manomètres de précision permettent de mesurer les signaux de sortie pneumatiques des composants de la boucle de régulation.

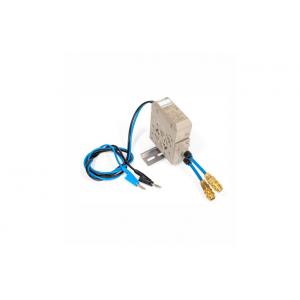

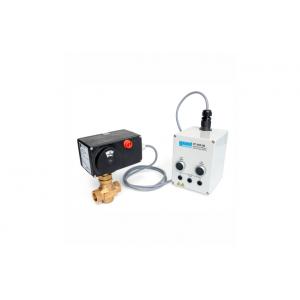

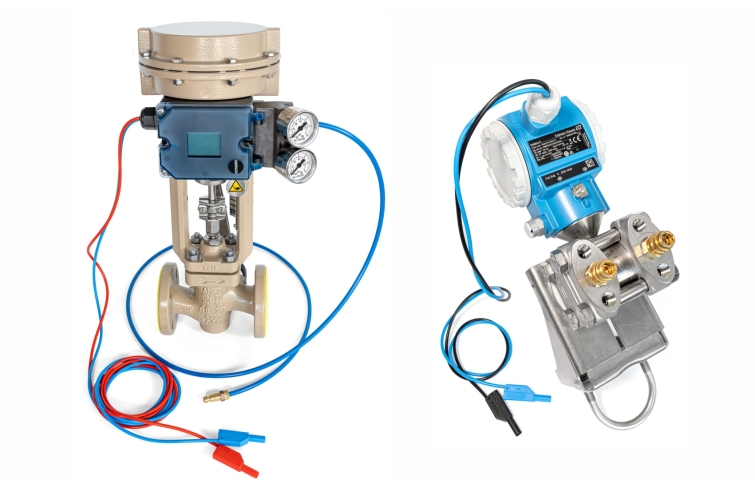

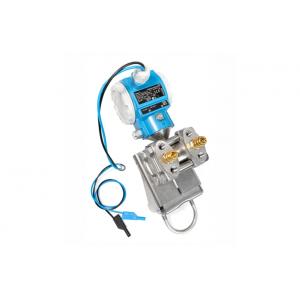

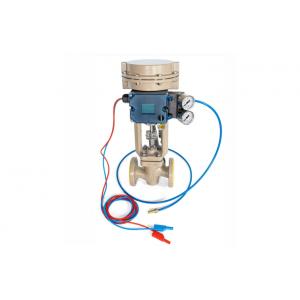

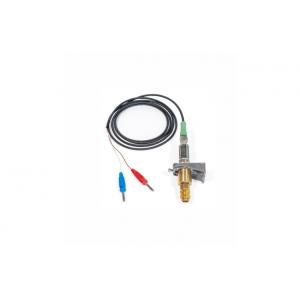

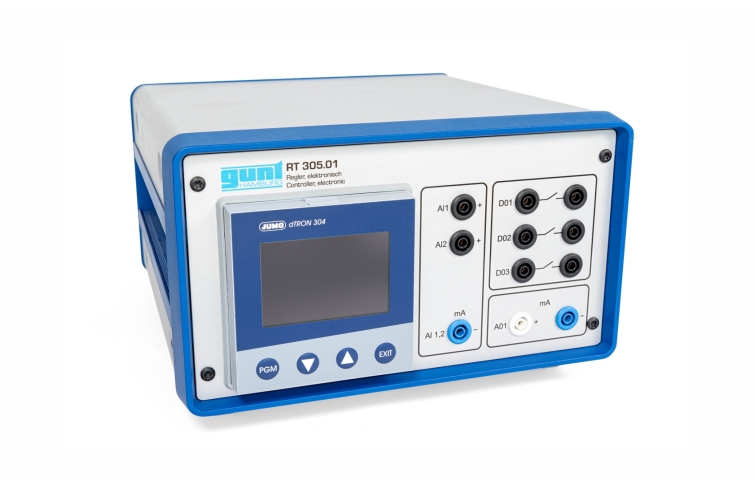

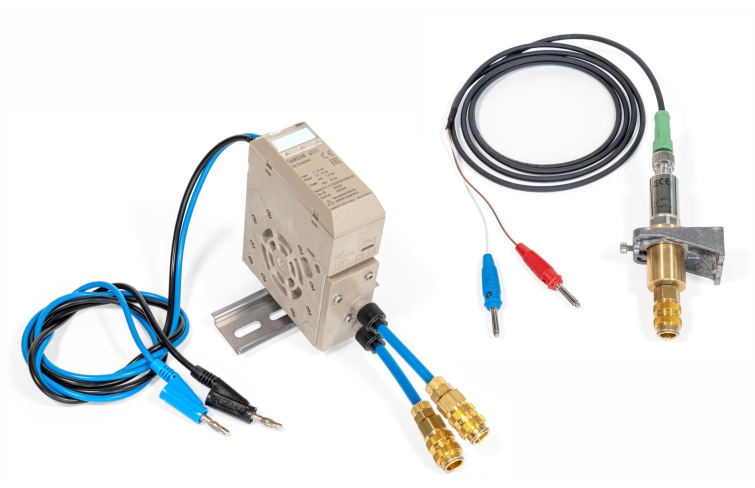

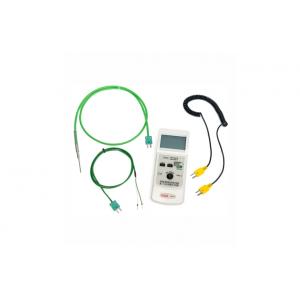

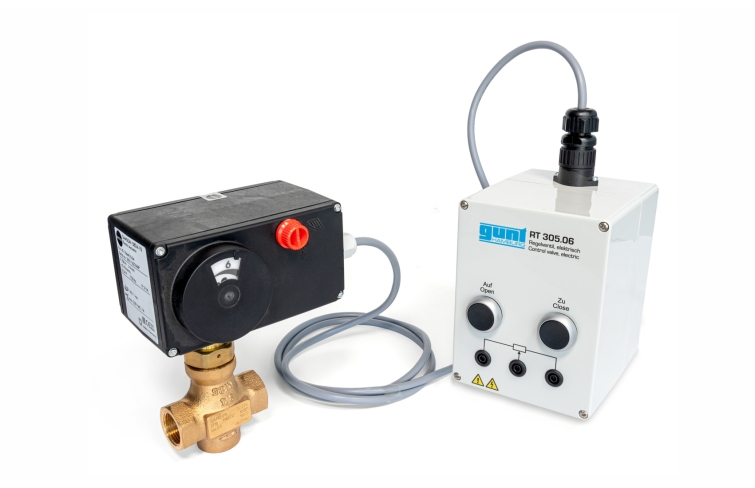

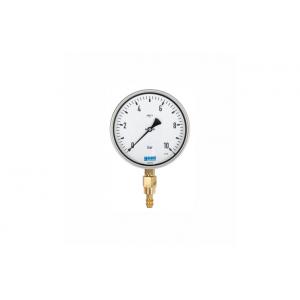

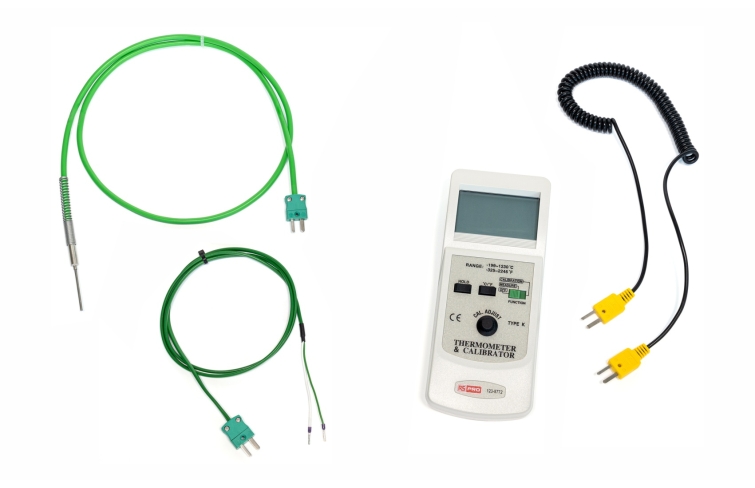

Les divers composants de la boucle de régulation, tels que les transducteurs de mesure, les vannes de régulation et les régulateurs, sont disponibles comme accessoires.
Ils sont fixés au banc d´étalonnage et raccordés à l´ aide des flexibles et câbles fournis.
d\fs16\lang1036 Le banc d´é talonnage permet d´é tudier les caractéristiques de transfert des composants électriques et pneumatiques de la boucle de régulation, tels que les transducteurs de mesure et les vannes de régulation.
Des signaux électriques et pneumatiques peuvent être générés pour commander les différents composants de la boucle de régulation.
Des instruments de mesure de précision permettent de mesurer les signaux de sortie des composants de la boucle de régulation.
Deux régulateurs de pression avec manomètres sont disponibles pour générer des signaux pneumatiques et alimenter les composants de la boucle de régulation en énergie auxiliaire. Un réservoir ajustable en hauteur avec tube de niveau et échelle sert à ajuster des pressions faibles pour étalonner les manomètres.
Les régulateurs de pression permettent également d´ effectuer un étalonnage avec des pressions plus élevées.
Deux sources de tension continue sont disponibles pour les composants de la boucle de régulation qui nécessitent une alimentation électrique comme énergie auxiliaire.
Les signaux de courant continu peuvent être envoyés et mesurés à l´ aide de deux régulateurs munis d´ afficheurs.
Deux manomètres de précision permettent de mesurer les signaux de sortie pneumatiques des composants de la boucle de régulation.
Les divers composants de la boucle de régulation, tels que les transducteurs de mesure, les vannes de régulation et les régulateurs, sont disponibles comme accessoires.
Ils sont fixés au banc d´étalonnage et raccordés à l´ aide des flexibles et câbles fournis.
Contenu didactique / Essais
Avec les composants de la boucle de régulation disponibles comme accessoires
- mode de fonctionnement des composants de la
boucle de régulation
-- transducteur de mesure
-- actionneur
-- régulateur
- étude des différents signaux
-- pneumatique
-- électrique
- raccordement correct des composants de la boucle de régulation
- caractéristiques de transfert des composants de la boucle de régulation
- étalonnage des manomètres
Les grandes lignes
- Etude des caractéristiques de transfert des actionneurs et des transducteurs de mesure
- Etalonnage des composants de la boucle de régulation et des appareils de mesure via des instruments de mesure de précision
- Divers composants de la boucle de régulation et appareils de mesure disponibles comme accessoires
Les caractéristiques techniques
2 régulateurs de pression
- 0...1,6bar
- 0...6bar
Plage de pression du réservoir ajustable en hauteur
- 0...1000mmCE
2 régulateurs
- chacun avec 1 sortie: 4...20mA
- chacun avec 1 entrée: 4...20mA
2 sources de tension continue
- chacune de 24VCC
2 manomètres de précision
- 0...1,6bar (D=160)
- 0...6bar (D=160)
Avec les composants de la boucle de régulation disponibles comme accessoires
- mode de fonctionnement des composants de la
boucle de régulation
-- transducteur de mesure
-- actionneur
-- régulateur
- étude des différents signaux
-- pneumatique
-- électrique
- raccordement correct des composants de la boucle de régulation
- caractéristiques de transfert des composants de la boucle de régulation
- étalonnage des manomètres
Les grandes lignes
- Etude des caractéristiques de transfert des actionneurs et des transducteurs de mesure
- Etalonnage des composants de la boucle de régulation et des appareils de mesure via des instruments de mesure de précision
- Divers composants de la boucle de régulation et appareils de mesure disponibles comme accessoires
Les caractéristiques techniques
2 régulateurs de pression
- 0...1,6bar
- 0...6bar
Plage de pression du réservoir ajustable en hauteur
- 0...1000mmCE
2 régulateurs
- chacun avec 1 sortie: 4...20mA
- chacun avec 1 entrée: 4...20mA
2 sources de tension continue
- chacune de 24VCC
2 manomètres de précision
- 0...1,6bar (D=160)
- 0...6bar (D=160)
Informations logistiques
Dimensions et poids
Lxlxh: 1.000x750x2.150mm
Poids: env. 110kg
Né cessaire au fonctionnement
230V, 50/60Hz, 1 phase
Raccord d´ air comprimé: 6...8bar
Liste de livraison
1 banc d´é talonnage
1 jeu de câbles
1 jeu de flexibles à air comprimé
1 documentation didactique
Lxlxh: 1.000x750x2.150mm
Poids: env. 110kg
Né cessaire au fonctionnement
230V, 50/60Hz, 1 phase
Raccord d´ air comprimé: 6...8bar
Liste de livraison
1 banc d´é talonnage
1 jeu de câbles
1 jeu de flexibles à air comprimé
1 documentation didactique
Poids: 110 Kg Delai de livraison estimé : 16 semaines
