Ref: EWTGUKI130
KI 130 Modèle cinématique d’un quadrilatère articulé (Réf. 041.13000)
Transformation d’un mouvement rotatif en un mouvement oscillatoire
Le quadrilatère articulé est une transmission à articulation tournante à quatre articulations.
Il transforme des mouvements rotatifs en mouvements oscillants.
Le KI 130 permet détudier le principe du mécanisme à quatre barres, de la bielle double et de la double manivelle.

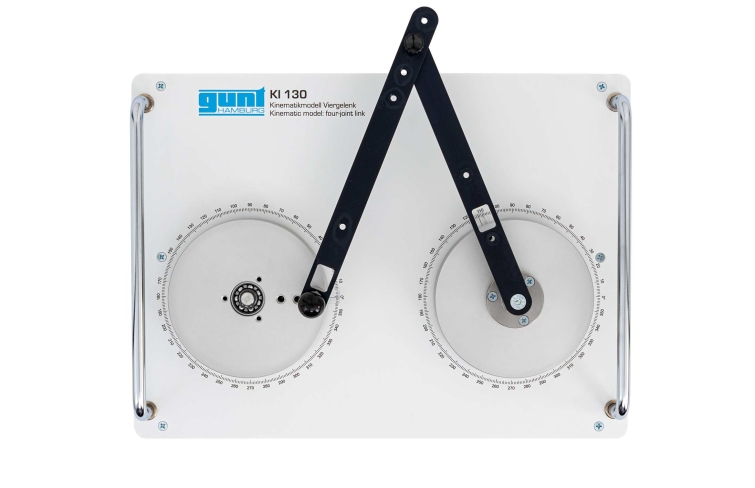

Lappareil dessai est composé dun disque dentraînement avec la manivelle et la bielle, et dun disque entraîné avec le bras oscillant.
Les éléments sont reliés entre eux par des articulations tournantes.
Les positions des articulations tournantes peuvent être modifiées pour ajuster le rayon de la manivelle, le rayon du bras oscillant et la longueur de la bielle.
La manivelle permet de tourner le disque d'entraînement.
Langle dentrée est ajusté par le biais du disque dentraînement, et lu sur une échelle dangle intégrée à une plaque de base.
Langle de sortie est lu sur léchelle d'angle du disque entraîné.
Les éléments sont fixés sur une plaque de base. Deux poignées facilitent le transport et permettent dempiler les appareils.
Il transforme des mouvements rotatifs en mouvements oscillants.
Le KI 130 permet détudier le principe du mécanisme à quatre barres, de la bielle double et de la double manivelle.
Lappareil dessai est composé dun disque dentraînement avec la manivelle et la bielle, et dun disque entraîné avec le bras oscillant.
Les éléments sont reliés entre eux par des articulations tournantes.
Les positions des articulations tournantes peuvent être modifiées pour ajuster le rayon de la manivelle, le rayon du bras oscillant et la longueur de la bielle.
La manivelle permet de tourner le disque d'entraînement.
Langle dentrée est ajusté par le biais du disque dentraînement, et lu sur une échelle dangle intégrée à une plaque de base.
Langle de sortie est lu sur léchelle d'angle du disque entraîné.
Les éléments sont fixés sur une plaque de base. Deux poignées facilitent le transport et permettent dempiler les appareils.
Contenu didactique / Essais
- étude des rapports mécaniques sur un quadrilatère articulé
- étude du principe du mécanisme à 4 barres, de la bielle double et de la double manivelle
- vérification de la condition de Grashof par la variation du rayon de la manivelle, du rayon du bras oscillant et de la longueur de la bielle
Les grandes lignes
- transformation dun mouvement rotatif en mouvement oscillant
- étude des rapports mécaniques sur un quadrilatère articulé
- étude du principe du mécanisme à 4 barres, de la bielle double et de la double manivelle
- vérification de la condition de Grashof par la variation du rayon de la manivelle, du rayon du bras oscillant et de la longueur de la bielle
Les grandes lignes
- transformation dun mouvement rotatif en mouvement oscillant
Caractéristiques techniques
Disque d'entraînement et disque entraîné
- aluminium anodisé
- montés sur roulement à billes
Rayon de la manivelle
- 25mm, 37,5mm, 50mm
Bras oscillant
- aluminium noir anodisé
- rayon du bras oscillant: 50mm, 100mm, 200mm
Bielle
- aluminium noir anodisé
- longueur: 60mm, 160mm, 180mm, 200mm, 220mm
Disque d'entraînement et disque entraîné
- aluminium anodisé
- montés sur roulement à billes
Rayon de la manivelle
- 25mm, 37,5mm, 50mm
Bras oscillant
- aluminium noir anodisé
- rayon du bras oscillant: 50mm, 100mm, 200mm
Bielle
- aluminium noir anodisé
- longueur: 60mm, 160mm, 180mm, 200mm, 220mm
Informations logistiques
Dimensions et poids
Lxlxh: 380x280x100mm
Poids: env. 3kg
Liste de livraison
1 modèle cinématique
1 documentation didactique
Lxlxh: 380x280x100mm
Poids: env. 3kg
Liste de livraison
1 modèle cinématique
1 documentation didactique
Poids: 3 Kg Delai de livraison estimé : 5 semaines
