Les pertes de charge dans un écoulement tubulaire de fluides incompressibles entraînent des pertes de charge dans les conduites. Dans le cadre d'essais de base, on observe les pertes de charge dans des sections de tuyau rectilignes ainsi que les pertes de charge suite à un décollement de l'écoulement dans des éléments de tuyauterie tels que des coudes ou des élargissements.

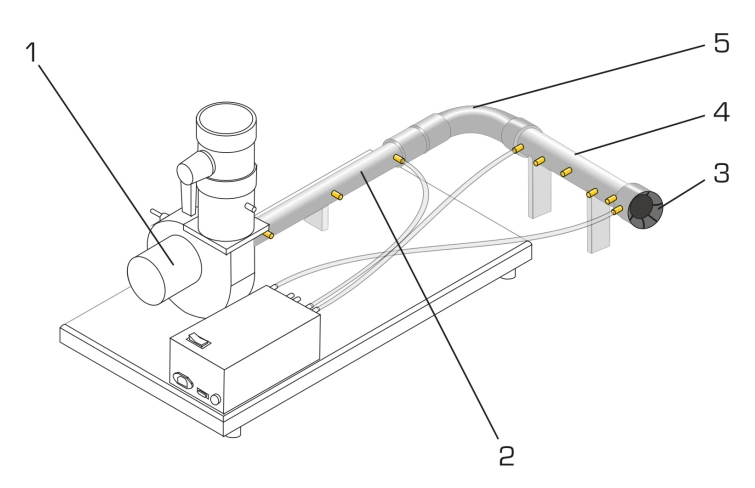

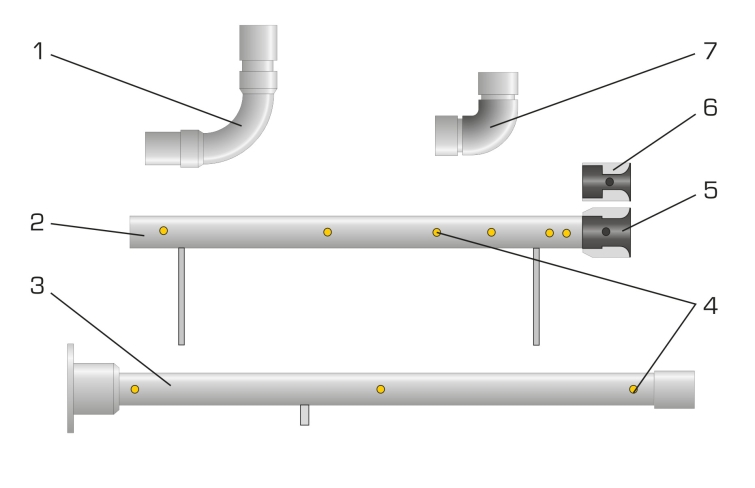

Associé au HM 240, l'accessoire HM 240.05 permet d'enregistrer les pertes de charge dans différents éléments de tuyauterie. Les éléments de tuyauterie peuvent être combinés entre eux pour former des conduites différentes. La conduite est fixée à la place du tuyau d'aspiration sur le ventilateur de HM 240. À l'entrée du tuyau, on monte un élément de tuyauterie interchangeable (élargissement brusque ou entrée d'air libre).

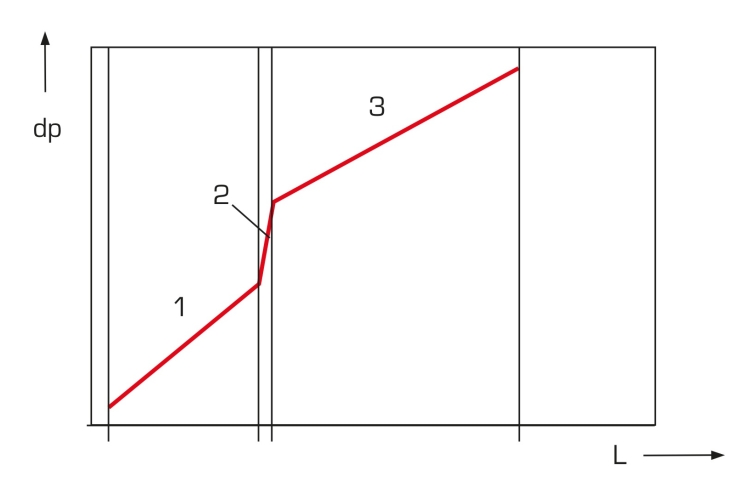

Des points de mesure situés sur les sections de tuyau rectilignes permettent de mesurer les pertes de charge. La vitesse est enregistrée à l'entrée des tuyaux. Les valeurs de mesure sont évaluées à l'aide du logiciel de HM 240.
HM 240.05 fait partie d'une série permettant de réaliser des essais de base sur l'écoulement d'air incompressible. Le logiciel pour l'acquisition des données et la visualisation rend les essais particulièrement parlants et assure une réalisation rapide des essais et des résultats fiables.
La documentation didactique bien structurée expose les principes de base et guide létudiant dans la réalisation des essais.
