HM 225.05 Écoulement dans un raccord coudé (Réf. 070.22505)
Détermination de la pression statique sur 29 points de mesure de la pression
Riched20 10.0.19041\viewkind4\uc1
d\fs16\lang1036 Les conduites doivent pouvoir être adaptées à leur environnement lors de leur pose: c'est pourquoi leur direction est modifiée par endroits au moyen de raccords coudés.
La modification de la direction de l'écoulement dans une conduite entraîne un changement des rapports de pression.
En utilisant comme exemple un raccord coudé à 90º, on étudie l'évolution de la pression lors d'un changement de direction de l'écoulement.
L'appareil d'essai HM 225.05 - installé dans le banc d'essai aérodynamique HM 225 - permet de mesurer la pression statique sur 29 points de mesure de la pression le long du raccord coudé.

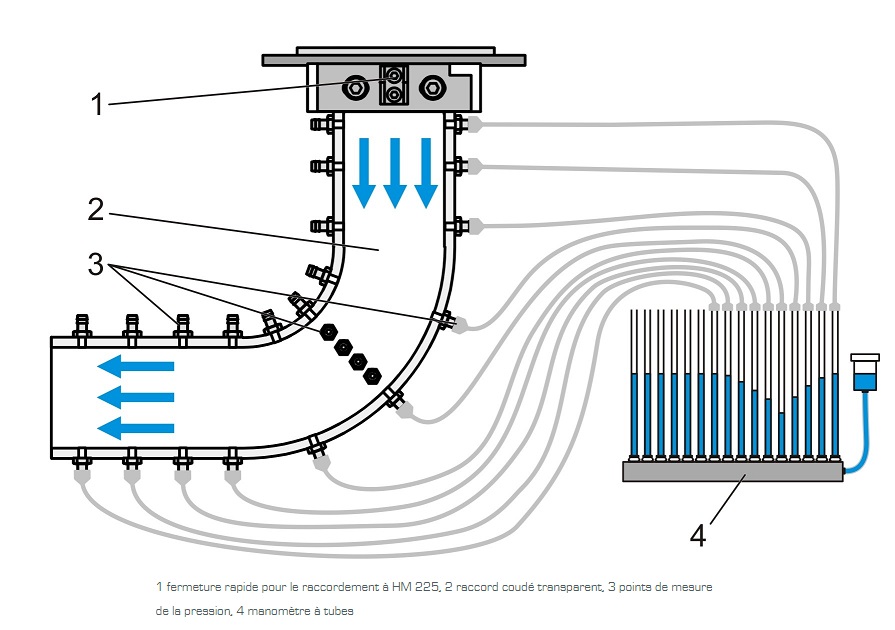

Le raccord coudé transparent a une section rectangulaire constante avec dix points de mesure de la pression en haut et dix en bas.
Des points de mesure de la pression se trouvent dans la zone de courbure sur les deux surfaces latérales: quatre points sur la surface gauche et cinq sur la surface droite.
Les points de mesure de la pression sont raccordés au manomètre à tubes au moyen des flexibles fournis.
C'est à cet endroit que sont relevées les pressions statiques.

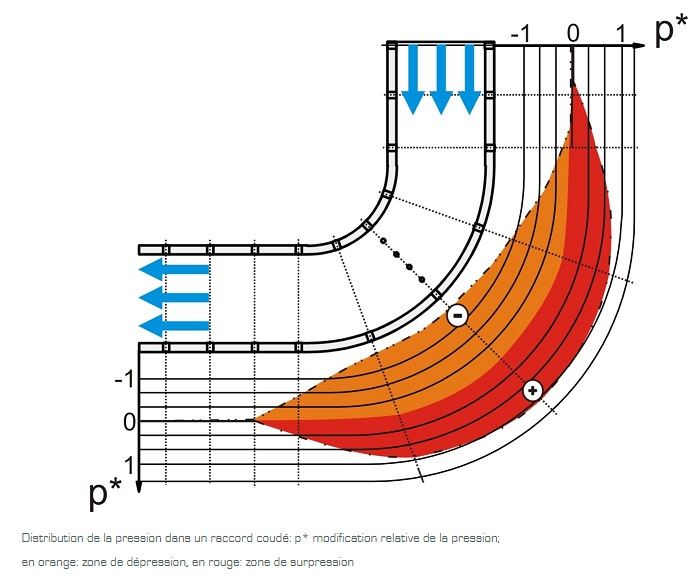

Pour représenter la distribution de la pression, la pression statique est comparée à la pression maximum sur un point de mesure.
La représentation graphique de l'évolution de la pression montre une dépression le long du rayon intérieur et une surpression le long du rayon extérieur.
Des fermetures rapides permettent de fixer facilement et parfaitement l'appareil d'essai sur du banc d'essai HM 225.
d\fs16\lang1036 Les conduites doivent pouvoir être adaptées à leur environnement lors de leur pose: c'est pourquoi leur direction est modifiée par endroits au moyen de raccords coudés.
La modification de la direction de l'écoulement dans une conduite entraîne un changement des rapports de pression.
En utilisant comme exemple un raccord coudé à 90º, on étudie l'évolution de la pression lors d'un changement de direction de l'écoulement.
L'appareil d'essai HM 225.05 - installé dans le banc d'essai aérodynamique HM 225 - permet de mesurer la pression statique sur 29 points de mesure de la pression le long du raccord coudé.
Le raccord coudé transparent a une section rectangulaire constante avec dix points de mesure de la pression en haut et dix en bas.
Des points de mesure de la pression se trouvent dans la zone de courbure sur les deux surfaces latérales: quatre points sur la surface gauche et cinq sur la surface droite.
Les points de mesure de la pression sont raccordés au manomètre à tubes au moyen des flexibles fournis.
C'est à cet endroit que sont relevées les pressions statiques.
Pour représenter la distribution de la pression, la pression statique est comparée à la pression maximum sur un point de mesure.
La représentation graphique de l'évolution de la pression montre une dépression le long du rayon intérieur et une surpression le long du rayon extérieur.
Des fermetures rapides permettent de fixer facilement et parfaitement l'appareil d'essai sur du banc d'essai HM 225.
Contenu didactique / Essais
- étude de l'évolution de la pression sur un raccord coudé à 90º
- détermination de la pression statique sur 29 points de mesure de la pression
- représentation de la distribution de la pression
Les grandes lignes
- Étude de l'évolution de la pression sur un raccord coudé à 90º
- Accessoire pour banc d'essai aérodynamique HM 225
Les caracté ristiques techniques
Section de raccord coudé à 90º: 50x100mm
29 points de mesure de la pression
- étude de l'évolution de la pression sur un raccord coudé à 90º
- détermination de la pression statique sur 29 points de mesure de la pression
- représentation de la distribution de la pression
Les grandes lignes
- Étude de l'évolution de la pression sur un raccord coudé à 90º
- Accessoire pour banc d'essai aérodynamique HM 225
Les caracté ristiques techniques
Section de raccord coudé à 90º: 50x100mm
29 points de mesure de la pression
Informations logistiques
Dimensions et poids
Lxlxh: 250x130x370mm
Poids: env. 4kg
Liste de livraison
1 appareil d'essai
1 jeu de flexibles pour laboratoire
1 documentation didactique
Lxlxh: 250x130x370mm
Poids: env. 4kg
Liste de livraison
1 appareil d'essai
1 jeu de flexibles pour laboratoire
1 documentation didactique
Poids: 4 Kg Delai de livraison estimé : 16 semaines
