HM 225.03 Théorème de Bernoulli (Réf. 070.22503)

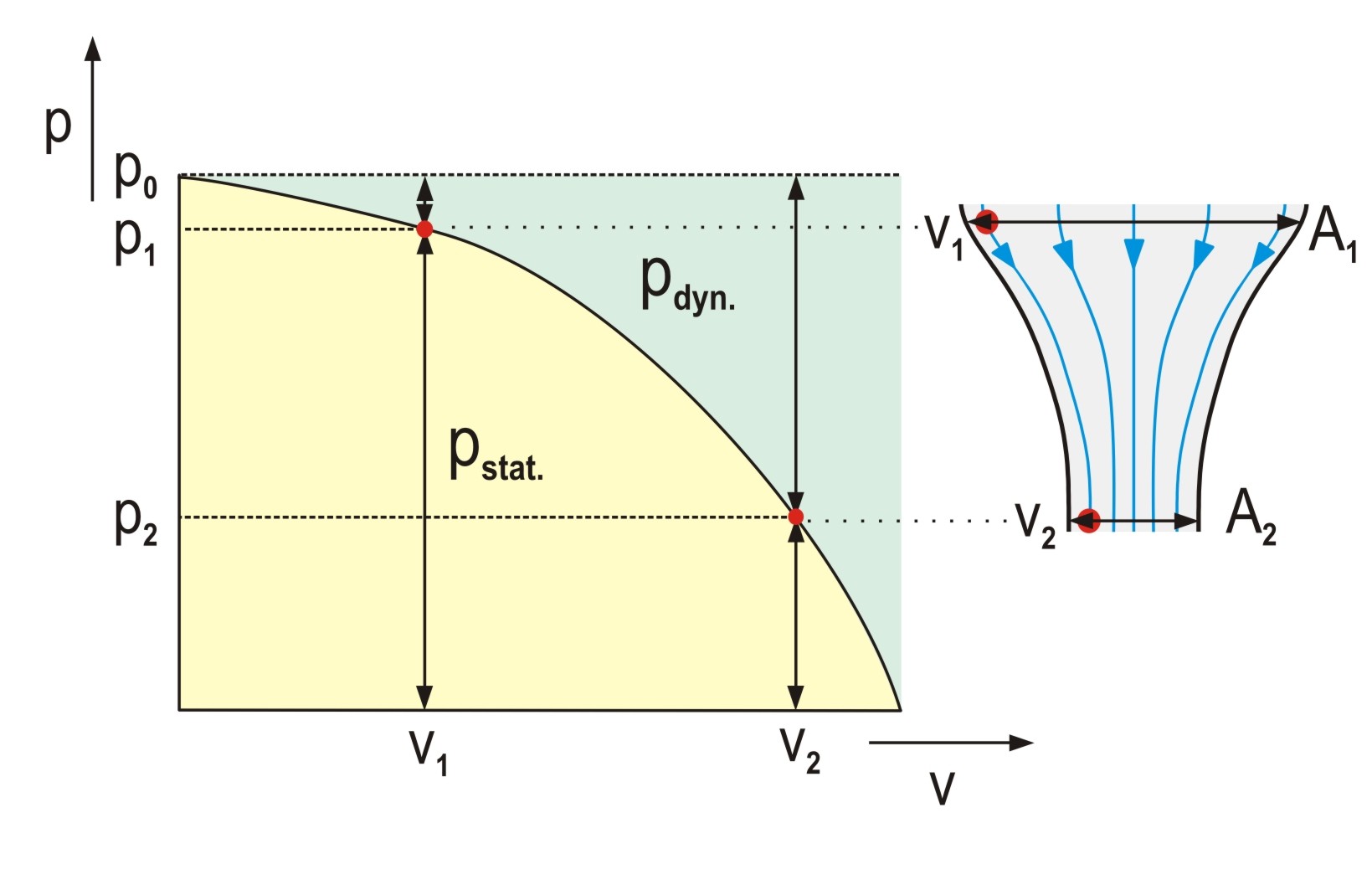

Pressions statiques et répartition de la pression totale le long du tube de Venturi
Riched20 10.0.19041\viewkind4\uc1
d\fs16\lang1036 La pression totale d'un écoulement stationnaire est constante.
La somme de la pression statique et de la pression dynamique donne la pression totale.
Lorsque l'on modifie la section d'un canal d'écoulement, la vitesse d'écoulement varie de manière inversement proportionnelle à la surface de la section.
Ces lois générales sont les bases de l'enseignement en mécanique des fluides.
L'appareil d'essai HM 225.03 - installé dans le banc d'essai aérodynamique HM 225 - permet de mesurer la pression totale et la pression statique.

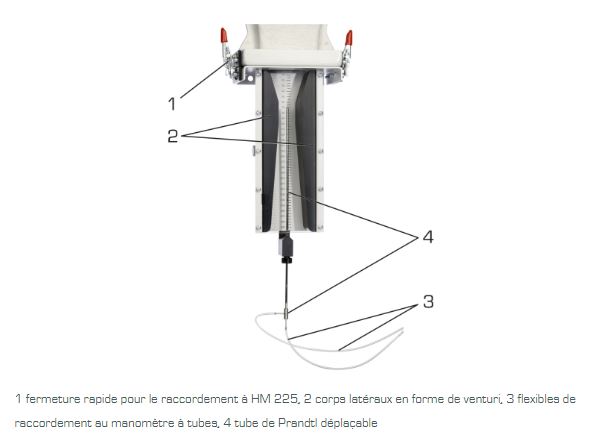

Un modèle est positionné dans la section de mesure de manière à former un profil de section de l'écoulement en forme de venturi au moyen de corps latéraux.

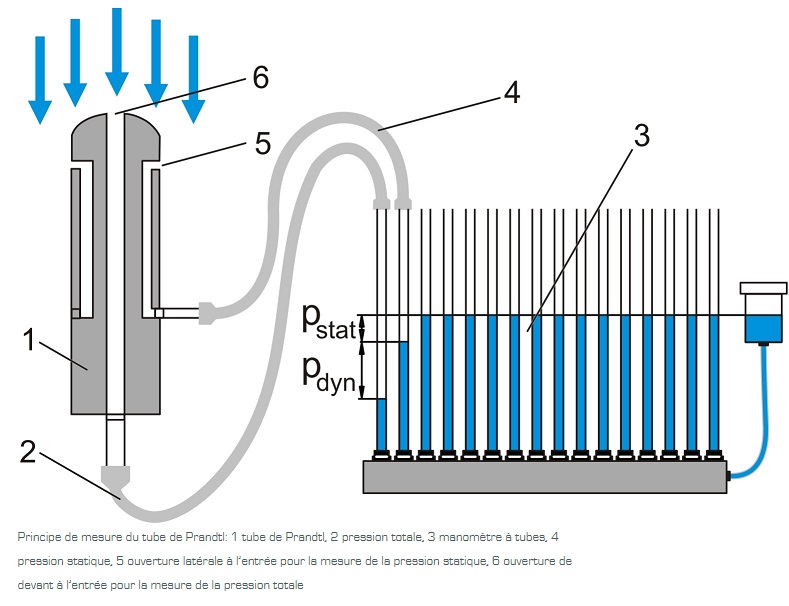

Un tube de Prandtl se trouve au milieu du canal d'écoulement.
Le tube de Prandtl est muni d'un orifice dans la direction opposée à l'écoulement, ce qui permet de mesurer la pression totale.
La pression statique est mesurée au niveau d'orifices latéraux à l'entrée.
Les deux pressions sont lues sur le manomètre à tubes. La pression dynamique correspond à la différence entre ces deux valeurs de mesure.
Pour représenter la distribution de la pression et de la vitesse, des valeurs de mesure peuvent être enregistrées au niveau de surfaces de section différentes en déplaçant le tube de Prandtl dans la direction de l'écoulement.
Des fermetures rapides permettent de fixer facilement et parfaitement l'appareil d'essai sur du banc d'essai HM 225.
La documentation didactique bien structurée expose les principes de base et guide l´étudiant dans la réalisation des essais.
d\fs16\lang1036 La pression totale d'un écoulement stationnaire est constante.
La somme de la pression statique et de la pression dynamique donne la pression totale.
Lorsque l'on modifie la section d'un canal d'écoulement, la vitesse d'écoulement varie de manière inversement proportionnelle à la surface de la section.
Ces lois générales sont les bases de l'enseignement en mécanique des fluides.
L'appareil d'essai HM 225.03 - installé dans le banc d'essai aérodynamique HM 225 - permet de mesurer la pression totale et la pression statique.
Un modèle est positionné dans la section de mesure de manière à former un profil de section de l'écoulement en forme de venturi au moyen de corps latéraux.
Un tube de Prandtl se trouve au milieu du canal d'écoulement.
Le tube de Prandtl est muni d'un orifice dans la direction opposée à l'écoulement, ce qui permet de mesurer la pression totale.
La pression statique est mesurée au niveau d'orifices latéraux à l'entrée.
Les deux pressions sont lues sur le manomètre à tubes. La pression dynamique correspond à la différence entre ces deux valeurs de mesure.
Pour représenter la distribution de la pression et de la vitesse, des valeurs de mesure peuvent être enregistrées au niveau de surfaces de section différentes en déplaçant le tube de Prandtl dans la direction de l'écoulement.
Des fermetures rapides permettent de fixer facilement et parfaitement l'appareil d'essai sur du banc d'essai HM 225.
La documentation didactique bien structurée expose les principes de base et guide l´étudiant dans la réalisation des essais.
Contenu didactique / Essais
- étude de l'équation de continuité et du principe de
Bernoulli
- détermination de la pression dynamique à partir
des données de mesure en utilisant le principe de
Bernoulli
- calcul de la vitesse de l'écoulement à partir des
données de mesure en se servant de l'équation de
Bernoulli
- distribution de la pression et de la vitesse
Les grandes lignes
- Étude de l'équation de Bernoulli
- Détermination de la pression dynamique
- Calcul de la vitesse d'écoulement
- Accessoire pour banc d'essai aérodynamique
HM 225
Les caracté ristiques techniques
Tube de Prandtl
- d=2mm
- déplaçable: 0...290mm
- étude de l'équation de continuité et du principe de
Bernoulli
- détermination de la pression dynamique à partir
des données de mesure en utilisant le principe de
Bernoulli
- calcul de la vitesse de l'écoulement à partir des
données de mesure en se servant de l'équation de
Bernoulli
- distribution de la pression et de la vitesse
Les grandes lignes
- Étude de l'équation de Bernoulli
- Détermination de la pression dynamique
- Calcul de la vitesse d'écoulement
- Accessoire pour banc d'essai aérodynamique
HM 225
Les caracté ristiques techniques
Tube de Prandtl
- d=2mm
- déplaçable: 0...290mm
Informations logistiques
Dimensions et poids
Lxlxh: 240x140x420mm
Poids: env. 4kg
Liste de livraison
1 appareil d'essai
1 jeu de flexibles
1 documentation didactique
Lxlxh: 240x140x420mm
Poids: env. 4kg
Liste de livraison
1 appareil d'essai
1 jeu de flexibles
1 documentation didactique
Delai de livraison estimé : 16 semaines
