Ref: EWTGUHM220.01
HM 220.01 Tube de Venturi pour HM 220 (Réf. 070.22001)
Vérification de l'équation de continuité et du principe de Bernoulli; évolution de la pression
Riched20 10.0.19041\viewkind4\uc1
d\fs16\lang1036 Les principes de base de la mécanique des fluides reposent entre autres sur le principe de Bernoulli et sur l'équation de continuité.
Selon l'équation de continuité, la vitesse d'un écoulement sans frottement, incompressible et stationnaire est inversement proportionnelle à la surface de la section.
Et d'après le principe de Bernoulli, la somme de la pression statique et de la pression dynamique dans un écoulement stationnaire est constante.
Une modification de la surface de la section entraîne donc une modification correspondante de la pression statique.
Les lois générales permettent de calculer la pression dynamique et la vitesse d'écoulement d'un fluide incompressible dans un écoulement stationnaire.
L'utilisation du tube de Venturi HM 220.01 dans l'installation d'essai HM 220 permet de vérifier et appliquer la loi de la continuité et l'équation de Bernoulli d'une manière claire, explicite et proche de la pratique.
Les essais très parlants facilitent et approfondissent la compréhension des lois générales.

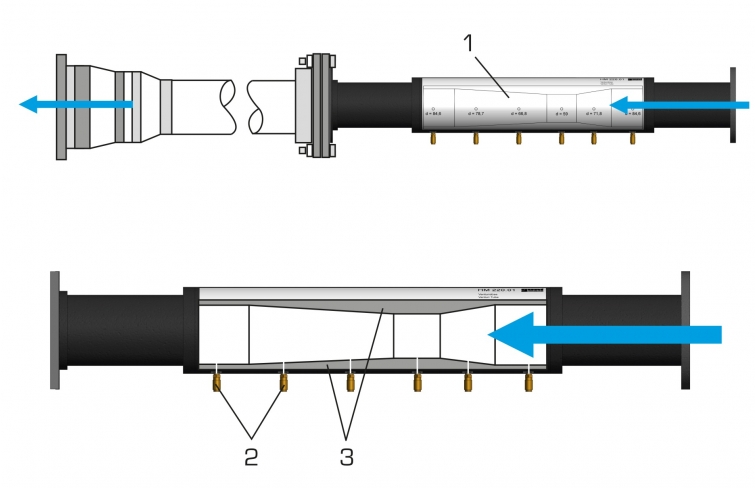

L'accessoire est positionné dans la section de mesure de manière à former un profil de section de l'écoulement en forme de venturi.

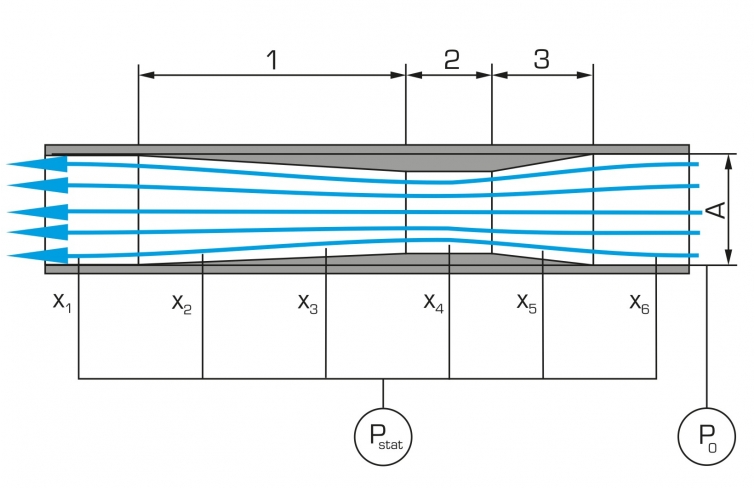

La pression statique est mesurée via différents points de mesure placés le long de la section de mesure et sa valeur est lue sur le manomètre à tubes.
La différence par rapport à la pression totale donne la pression dynamique.
L'accessoire se fixe facilement et parfaitement à l'entrée d'air de l'installation d'essai.
La documentation didactique bien structurée expose les principes de base et guide l´étudiant dans la réalisation des essais.
d\fs16\lang1036 Les principes de base de la mécanique des fluides reposent entre autres sur le principe de Bernoulli et sur l'équation de continuité.
Selon l'équation de continuité, la vitesse d'un écoulement sans frottement, incompressible et stationnaire est inversement proportionnelle à la surface de la section.
Et d'après le principe de Bernoulli, la somme de la pression statique et de la pression dynamique dans un écoulement stationnaire est constante.
Une modification de la surface de la section entraîne donc une modification correspondante de la pression statique.
Les lois générales permettent de calculer la pression dynamique et la vitesse d'écoulement d'un fluide incompressible dans un écoulement stationnaire.
L'utilisation du tube de Venturi HM 220.01 dans l'installation d'essai HM 220 permet de vérifier et appliquer la loi de la continuité et l'équation de Bernoulli d'une manière claire, explicite et proche de la pratique.
Les essais très parlants facilitent et approfondissent la compréhension des lois générales.
L'accessoire est positionné dans la section de mesure de manière à former un profil de section de l'écoulement en forme de venturi.
La pression statique est mesurée via différents points de mesure placés le long de la section de mesure et sa valeur est lue sur le manomètre à tubes.
La différence par rapport à la pression totale donne la pression dynamique.
L'accessoire se fixe facilement et parfaitement à l'entrée d'air de l'installation d'essai.
La documentation didactique bien structurée expose les principes de base et guide l´étudiant dans la réalisation des essais.
Contenu didactique / Essais
- vérification de l'équation de continuité et du principe de Bernoulli
- détermination de la pression dynamique
- calcul de la vitesse d'écoulement

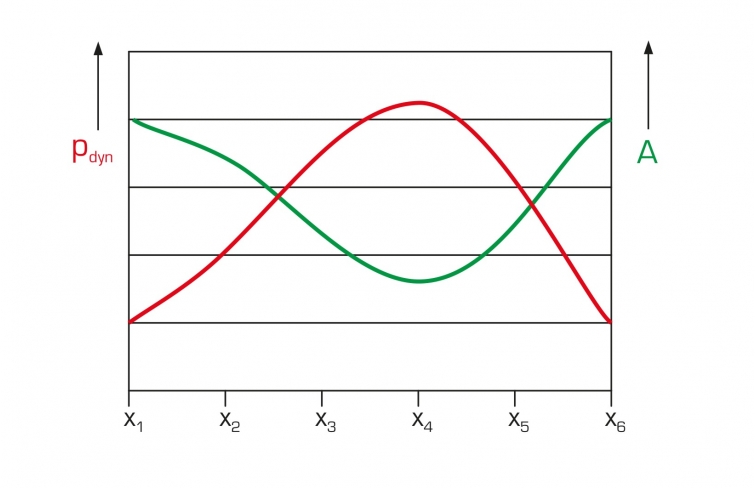

- représentation de l'évolution de la pression en fonction de la surface de section
Les grandes lignes
- Accessoire pour installation d'essai HM 220
- Étude de l'équation de continuité et du principe de Bernoulli
Les caractéristiques techniques
Tube de Venturi
- diamètre intérieur: 84,6...59mm
- 6 points de mesure de la pression
- vérification de l'équation de continuité et du principe de Bernoulli
- détermination de la pression dynamique
- calcul de la vitesse d'écoulement
- représentation de l'évolution de la pression en fonction de la surface de section
Les grandes lignes
- Accessoire pour installation d'essai HM 220
- Étude de l'équation de continuité et du principe de Bernoulli
Les caractéristiques techniques
Tube de Venturi
- diamètre intérieur: 84,6...59mm
- 6 points de mesure de la pression
Informations logistiques
Dimensions et poids
Lxlxh: 805x150x150mm
Poids: env. 4kg
Liste de livraison
1 appareil d'essai
1 documentation didactique
Lxlxh: 805x150x150mm
Poids: env. 4kg
Liste de livraison
1 appareil d'essai
1 documentation didactique
Poids: 4 Kg Delai de livraison estimé : 16 semaines
