La mesure de la répartition de la pression sur un profil d´ aile soumis à un écoulement autour de corps délivre aux étudiants les notions de base sur la génération de la portance effective d´ une aile.

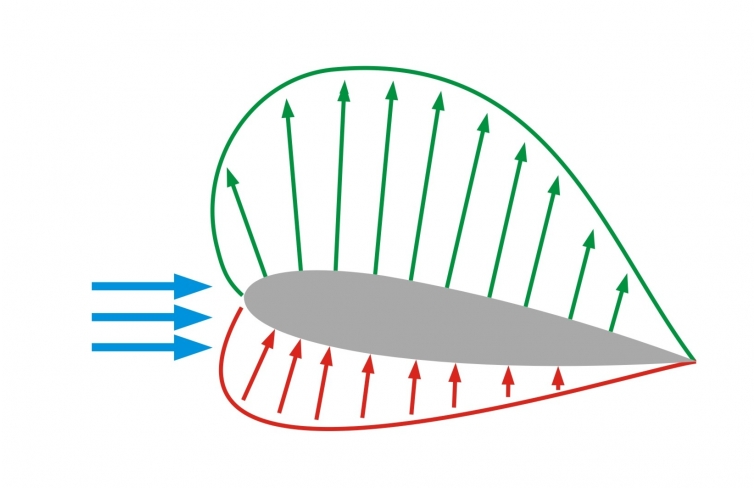

Pour générer la portance d´ un corps soumis à un écoulement autour de corps, on doit avoir une surpression sur la partie sous-jacente de ce corps et une sous-pression sur le dessus.

Cet essai permet de visualiser la répartition de la pression sur un corps soumis à un écoulement autour de corps.

Le HM 170.22 avec profil d´ aile NACA 0015 permet - en liaison avec la soufflerie HM 170 - d´ enregistrer la répartition de la pression.

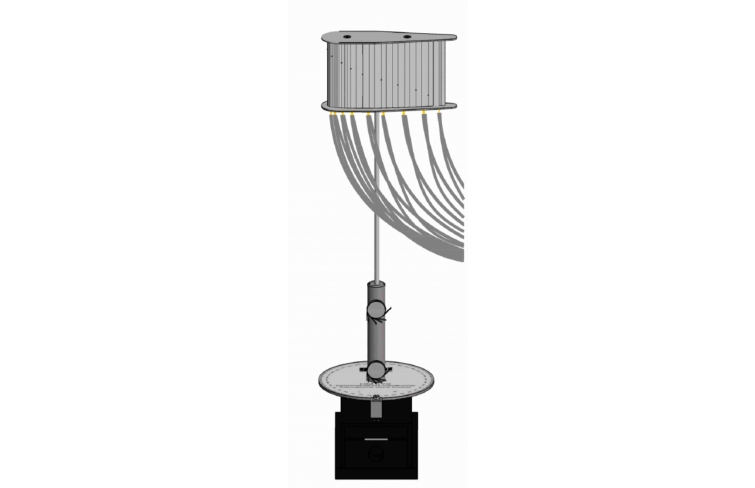

L´ aile est reliée au capteur de force de la soufflerie.

L´ angle d´ incidence est modifiée en tournant la fixation.

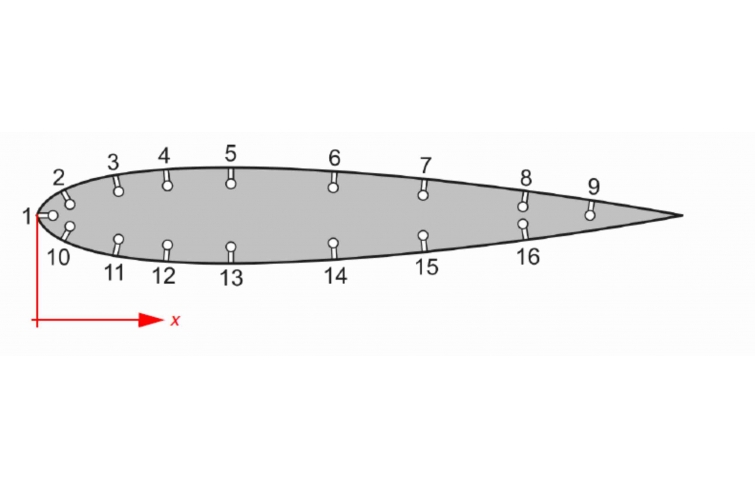

La surface de l´ aile est munie de trous destinés à la mesure et placés de manière à pratiquement exclure toute influence mutuelle.

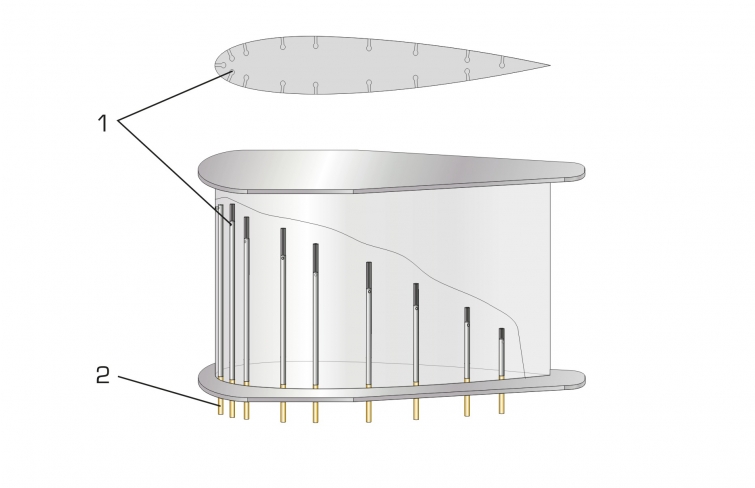

Chaque point de mesure est équipé d´ un raccord pour tuyau.

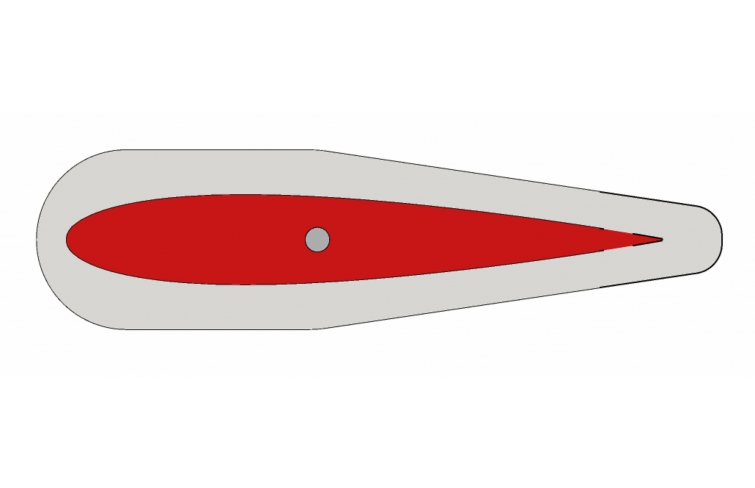

Pour éliminer les écoulements secondaires, l´ aile est protégée par deux éléments latéraux.

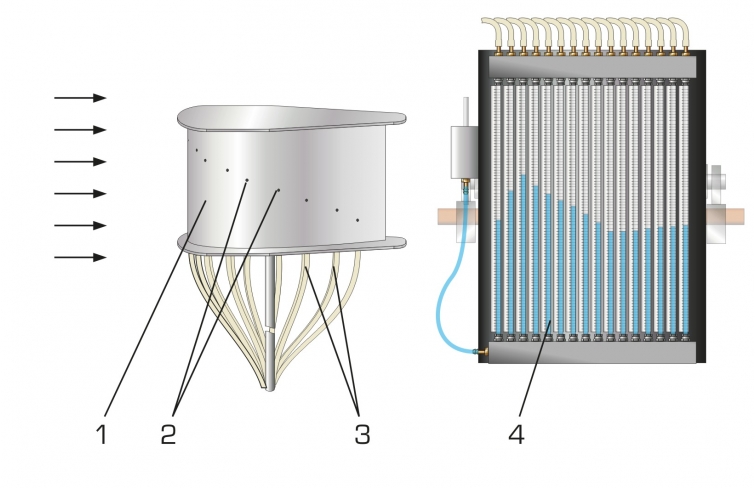

Les pressions statiques sont affichées sur le manomètre à tubes HM 170.50 ou par l´ appareil de mesure électronique de la pression HM 170.55.
