Ref: EWTGUHM168
HM 168 Transport des sédiments dans les cours de rivière (Réf. 070.16800)
Prévoir du sable (taille grain 1...2 mm), environ 1000l , réf. EWTGU929.00000A00167
Avec HM 168, des phénomènes importants du transport par charriage dans la zone proche du lit sont montrés avec un écoulement sous-critique.
Les grandes dimensions de la section d´ essai permettent la modélisation de cours de rivières avec et sans ouvrage.

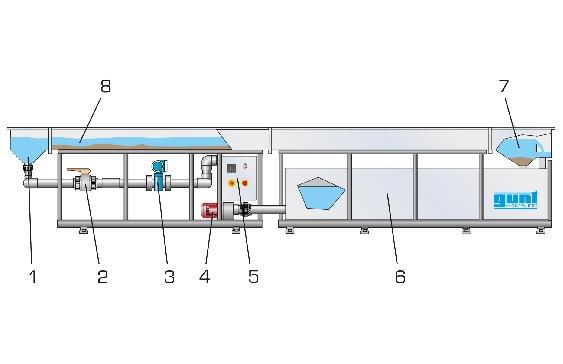

L´élément central du canal d´ essai HM 168 est la section d´ essai en acier inoxydable.
Il permet d´étudier le transport par charriage sur une surface de 5x0,8m et sur une couche de sédiments d´ une épaisseur pouvant atteindre 10cm.
Les sédiments sont retenus par des déversoirs à paroi mince à l´ entrée et à la sortie de la section d´ essai.
Le réservoir qui suit l´évacuation d´ eau comprend un piège à sédiments avec des éléments filtrants pour le sable de taille moyenne et le sable grossier.
Le circuit d´ eau est fermé.
En plus du transport par charriage dans le canal ouvert sans ouvrages, on observe également la marque d´ obstacle fluviale et donc la formation d´ affouillements et l´ atterrissement sur des ouvrages sur quelques modèles.
On peut installer dans la section d´ essai au choix une pile de pont, un déversoir à paroi mince ou une île.
Des déflecteurs et des cornières sont à disposition pour la conception de modèles individualisés.
La mesure de profil des sédiments le long du fond et la détermination de la profondeur de l´écoulement à chaque point de la section d´ essai se fait au moyen d´ un support pour instruments mobile et d´ un dispositif palpeur.
Le débit est enregistré par un débitmètre électromagnétique.
Les grandes dimensions de la section d´ essai permettent la modélisation de cours de rivières avec et sans ouvrage.
L´élément central du canal d´ essai HM 168 est la section d´ essai en acier inoxydable.
Il permet d´étudier le transport par charriage sur une surface de 5x0,8m et sur une couche de sédiments d´ une épaisseur pouvant atteindre 10cm.
Les sédiments sont retenus par des déversoirs à paroi mince à l´ entrée et à la sortie de la section d´ essai.
Le réservoir qui suit l´évacuation d´ eau comprend un piège à sédiments avec des éléments filtrants pour le sable de taille moyenne et le sable grossier.
Le circuit d´ eau est fermé.
En plus du transport par charriage dans le canal ouvert sans ouvrages, on observe également la marque d´ obstacle fluviale et donc la formation d´ affouillements et l´ atterrissement sur des ouvrages sur quelques modèles.
On peut installer dans la section d´ essai au choix une pile de pont, un déversoir à paroi mince ou une île.
Des déflecteurs et des cornières sont à disposition pour la conception de modèles individualisés.
La mesure de profil des sédiments le long du fond et la détermination de la profondeur de l´écoulement à chaque point de la section d´ essai se fait au moyen d´ un support pour instruments mobile et d´ un dispositif palpeur.
Le débit est enregistré par un débitmètre électromagnétique.
Contenu didactique / Essais
- transport par charriage dans des canaux ouverts

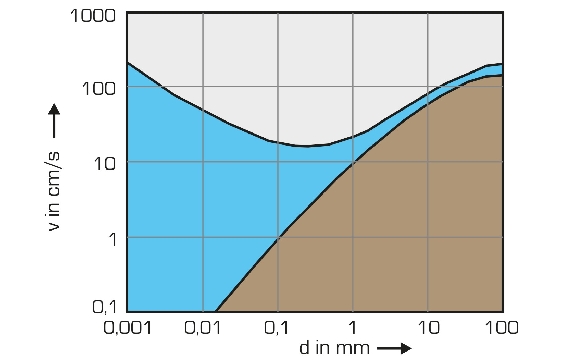

- influence de la vitesse d´écoulement sur le transport par charriage
- formation de rides sur le lit de rivière
- observation de l´ apparition de méandres
- marques d´ obstacle fluviales sur des ouvrages
piles de pont avec profil rectangulaire
piles de pont arrondies
piles de pont pointues
île (ronde ou rectangulaire)
Les grandes lignes
- transport par charriage dans un canal ouvert
- observation de l'apparition de méandres
- observation des marques d'obstacle fluviales sur des ouvrages
- dispositif palpeur mobile pour la mesure de profil dans les sédiments
- transport par charriage dans des canaux ouverts
- influence de la vitesse d´écoulement sur le transport par charriage
- formation de rides sur le lit de rivière
- observation de l´ apparition de méandres
- marques d´ obstacle fluviales sur des ouvrages
piles de pont avec profil rectangulaire
piles de pont arrondies
piles de pont pointues
île (ronde ou rectangulaire)
Les grandes lignes
- transport par charriage dans un canal ouvert
- observation de l'apparition de méandres
- observation des marques d'obstacle fluviales sur des ouvrages
- dispositif palpeur mobile pour la mesure de profil dans les sédiments
Caractéristiques techniques
Canal d´ essai
- acier inoxydable
- dimensions de la section d´ essai: 5000x800x250mm
Pompe
- puissance absorbée: 2,2kW
- hauteur de refoulement max.: 11,5m
- débit de refoulement max.: 74m3/h
Réservoir de stockage, contenance: env. 1000L
Élément filtrant du piège à sédiments
- ouverture de maille du tamis: 0,3mm (49mesh)
Débitmètre
- plage de mesure: 80m3/h
Alimentation
400V, 50Hz, 3 phases
Canal d´ essai
- acier inoxydable
- dimensions de la section d´ essai: 5000x800x250mm
Pompe
- puissance absorbée: 2,2kW
- hauteur de refoulement max.: 11,5m
- débit de refoulement max.: 74m3/h
Réservoir de stockage, contenance: env. 1000L
Élément filtrant du piège à sédiments
- ouverture de maille du tamis: 0,3mm (49mesh)
Débitmètre
- plage de mesure: 80m3/h
Alimentation
400V, 50Hz, 3 phases
Informations logistiques
Dimensions et poids
Lxlxh: 6250x1000x1300mm
Poids à vide: env. 680kg
Necessaire au fonctionnement
sédiments: sable (1...2mm taille de grain), ca. 1m3
Liste de livraison
1 canal d´ essai
1 élément filtrant pour piège à sédiments
3 piles de pont
2 îles
8 déflecteurs
12 pièces en T + 6x profilés en L
1 documentation didactique
Lxlxh: 6250x1000x1300mm
Poids à vide: env. 680kg
Necessaire au fonctionnement
sédiments: sable (1...2mm taille de grain), ca. 1m3
Liste de livraison
1 canal d´ essai
1 élément filtrant pour piège à sédiments
3 piles de pont
2 îles
8 déflecteurs
12 pièces en T + 6x profilés en L
1 documentation didactique
Poids: 680 Kg
