Ref: EWTGUHM162.55
HM 162.55 Canal Parshall (Réf. 070.16255)
Mesure du débit dans des écoulements et des canaux avec un canal jaugeur typique
Les méthodes les plus couramment utilisées pour déterminer le débit dans un canal sont les canaux jaugeurs et les déversoirs de mesure.
Pour les deux méthodes, il existe une dépendance fixe entre la profondeur de l'écoulement et la capacité d'évacuation.
Les canaux jaugeurs sont principalement utilisés dans les stations d'épuration, car ils sont bien adaptés aux eaux polluées.
Leur maintenance ne pose aucun problème.
Les canaux Parshall sont des canaux Venturi ayant un fond profilé.
Les rapports entre rétrécissement et élargissement sont définis.
Les canaux Parshall sont disponibles dans le commerce accompagnés d'une courbe de débit (débit en fonction de la profondeur de l'eau en amont).
Ils sont très répandus en Amérique du Nord.

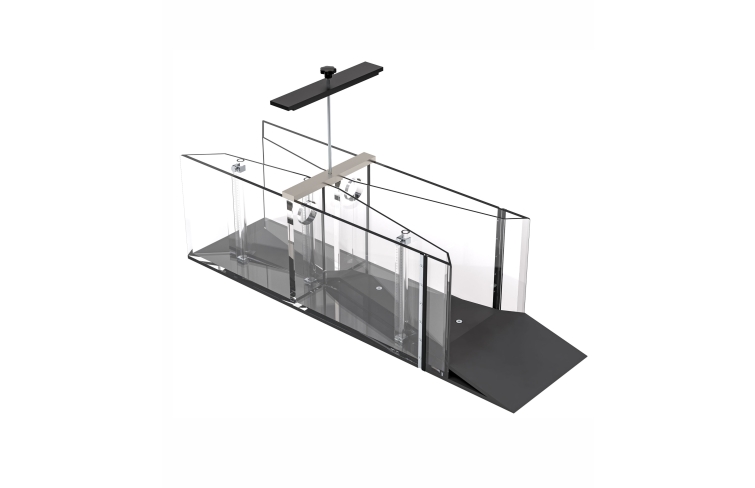

Le canal Parshall HM 162.55 est constitué principalement de deux éléments latéraux transparents et de la plaque de fondation profilée.
Les éléments latéraux transparents permettent une observation optimale des processus qui se déroulent dans le canal.
Pour les deux méthodes, il existe une dépendance fixe entre la profondeur de l'écoulement et la capacité d'évacuation.
Les canaux jaugeurs sont principalement utilisés dans les stations d'épuration, car ils sont bien adaptés aux eaux polluées.
Leur maintenance ne pose aucun problème.
Les canaux Parshall sont des canaux Venturi ayant un fond profilé.
Les rapports entre rétrécissement et élargissement sont définis.
Les canaux Parshall sont disponibles dans le commerce accompagnés d'une courbe de débit (débit en fonction de la profondeur de l'eau en amont).
Ils sont très répandus en Amérique du Nord.
Le canal Parshall HM 162.55 est constitué principalement de deux éléments latéraux transparents et de la plaque de fondation profilée.
Les éléments latéraux transparents permettent une observation optimale des processus qui se déroulent dans le canal.
Contenu didactique / Essais
En association avec une jauge à eau:
- mesure du débit dans des canaux ouverts
Les grandes lignes
- Canal jaugeur typique
Les caractéristiques techniques
Canal Parshall (2")
- section la plus étroite, lxh: 50,8x114mm
Élément latéral
- Lxlxh: 900x126,5x300mm
- matériau: PMMA
Plaque de base
- Lxlxh: 1090x304x60mm
- matériau: PVC
En association avec une jauge à eau:
- mesure du débit dans des canaux ouverts
Les grandes lignes
- Canal jaugeur typique
Les caractéristiques techniques
Canal Parshall (2")
- section la plus étroite, lxh: 50,8x114mm
Élément latéral
- Lxlxh: 900x126,5x300mm
- matériau: PMMA
Plaque de base
- Lxlxh: 1090x304x60mm
- matériau: PVC
Informations logistiques
Dimensions et poids
Lxlxh: 1090x304x310mm (sans dispositif de serrage)
Poids: env. 25kg
Lxlxh: 1090x304x310mm (sans dispositif de serrage)
Poids: env. 25kg
Poids: 25 Kg Delai de livraison estimé : 16 semaines
