Ref: EWTGUHM162.40

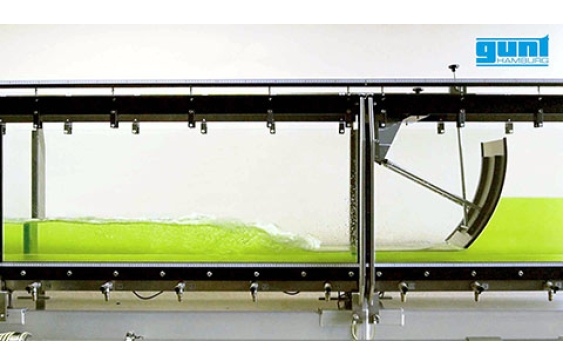

HM 162.40 Vanne radiale (Réf. 070.16240)
Écoulement dénoyé (libre) et écoulement noyé (avec retenue) sous une vanne radiale
Les vannes radiales font partie des ouvrages de contrôle mobiles; l'écoulement les traverse par dessous.
L'élément principal de la vanne radiale est une paroi ayant la forme d'un segment circulaire qui produit une retenue dans un canal traversé par un écoulement.
Les vannes radiales sont souvent utilisées en association avec un ouvrage de contrôle fixe, p.ex. un déversoir à seuil épais.
Ces associations sont typiques dans les barrages. Elles permettent d'ajuster et réguler le débit du canal selon les besoins.
L'ouverture de la vanne radiale HM 162.40 et donc la décharge en dessous de la vanne peut être réglée manuellement.
L'élément principal de la vanne radiale est une paroi ayant la forme d'un segment circulaire qui produit une retenue dans un canal traversé par un écoulement.
Les vannes radiales sont souvent utilisées en association avec un ouvrage de contrôle fixe, p.ex. un déversoir à seuil épais.
Ces associations sont typiques dans les barrages. Elles permettent d'ajuster et réguler le débit du canal selon les besoins.
L'ouverture de la vanne radiale HM 162.40 et donc la décharge en dessous de la vanne peut être réglée manuellement.
Contenu didactique / Essais
- écoulement dénoyé (libre) sous une vanne radiale
- écoulement noyé (avec retenue) sous une vanne radiale
- observation de la contraction de jet (Vena Contracta)
- observation des ressauts dans l'eau en aval
Les grandes lignes
- Écoulement par dessous une vanne radiale
- écoulement dénoyé (libre) sous une vanne radiale
- écoulement noyé (avec retenue) sous une vanne radiale
- observation de la contraction de jet (Vena Contracta)
- observation des ressauts dans l'eau en aval
Les grandes lignes
- Écoulement par dessous une vanne radiale
Caractéristiques techniques
Vanne
- plaque de déversoir en acier inoxydable,
largeur: 304mm
- rayon du segment: 450mm
Vanne
- plaque de déversoir en acier inoxydable,
largeur: 304mm
- rayon du segment: 450mm
Informations logistiques
Dimensions et poids
Lxlxh: 600x304x850mm
Poids: env. 14kg
Lxlxh: 600x304x850mm
Poids: env. 14kg
Poids: 14 Kg Delai de livraison estimé : 16 semaines
