HM 162.32 Déversoir à crête arrondie avec deux évacuateurs (Réf. 070.162.32)
En forme saut de ski et pente raide. Nécessite le HM 162.35
Les déversoirs à crête arrondie sont des déversoirs fixes qui font partie des ouvrages de contrôle.
Lorsqu'un corps de déversoir est submergé, il se produit un changement d'écoulement: ce dernier devient supercritique.
L'écoulement supercritique présente une énergie cinétique élevée à l'extrémité du dos de déversoir.
La part de cette énergie qui est excédentaire peut provoquer des dommages.
C'est pourquoi il faut dissiper de l'énergie, p.ex. en utilisant un évacuateuren forme de saut de ski ou un bassin d'amortissement.

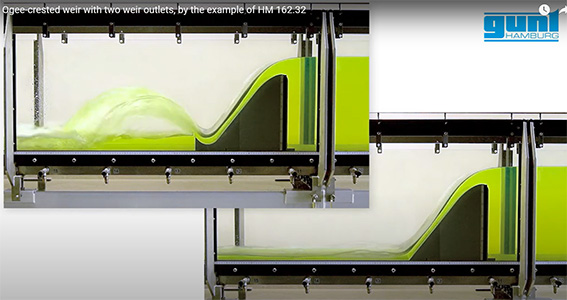

Le HM 162.32 comprend un déversoir à crête arrondie avec deux évacuateurs différents (en forme de saut de ski et à pente raide).
D'autres possibilités de dissipation d'énergie peuvent être étudiées avec les accessoires disponibles HM 162.35 Éléments de dissipation d'énergie.
Lorsqu'un corps de déversoir est submergé, il se produit un changement d'écoulement: ce dernier devient supercritique.
L'écoulement supercritique présente une énergie cinétique élevée à l'extrémité du dos de déversoir.
La part de cette énergie qui est excédentaire peut provoquer des dommages.
C'est pourquoi il faut dissiper de l'énergie, p.ex. en utilisant un évacuateuren forme de saut de ski ou un bassin d'amortissement.
Le HM 162.32 comprend un déversoir à crête arrondie avec deux évacuateurs différents (en forme de saut de ski et à pente raide).
D'autres possibilités de dissipation d'énergie peuvent être étudiées avec les accessoires disponibles HM 162.35 Éléments de dissipation d'énergie.
Contenu didactique / Essais
- influence de la l'évacuateur sur les processus d'écoulement
-- évacuateur en forme de saut de ski
-- évacuateur à pente raide
- position du ressaut en fonction du niveau de l'eau en aval
Avec une jauge à eau et un gradient de vitesse:
- détermination de la profondeur conjuguée
- détermination du débit et de la hauteur
- comparaison entre débit théorique et débit mesuré
Les grandes lignes
- Écoulement par des déversoirs à crête arrondie
Les caractéristiques techniques
Caractéristiques techniques
Déversoir avec évacuateur à pente raide
- Lxlxh: 350x309x310mm
Déversoir avec évacuateur en forme de saut de ski
- Lxlxh: 410x309x310mm
- influence de la l'évacuateur sur les processus d'écoulement
-- évacuateur en forme de saut de ski
-- évacuateur à pente raide
- position du ressaut en fonction du niveau de l'eau en aval
Avec une jauge à eau et un gradient de vitesse:
- détermination de la profondeur conjuguée
- détermination du débit et de la hauteur
- comparaison entre débit théorique et débit mesuré
Les grandes lignes
- Écoulement par des déversoirs à crête arrondie
Les caractéristiques techniques
Caractéristiques techniques
Déversoir avec évacuateur à pente raide
- Lxlxh: 350x309x310mm
Déversoir avec évacuateur en forme de saut de ski
- Lxlxh: 410x309x310mm
Informations logistiques
Dimensions et poids
Poids total: env. 9kg
Liste de livraison
1 déversoir à crête arrondie, 2 évacuateurs, 1 jeu d'accessoires, 1 notice
Poids total: env. 9kg
Liste de livraison
1 déversoir à crête arrondie, 2 évacuateurs, 1 jeu d'accessoires, 1 notice
