Ref: EWTGUHM161.63
HM 161.63 Canal trapézoïdal (Réf. 070.16163)
Les méthodes les plus couramment utilisées pour déterminer le débit dans un canal sont les canaux jaugeurs et les déversoirs de mesure.
Pour les deux méthodes, il existe une dépendance fixe entre la profondeur de l'écoulement et le débit.
Les canaux jaugeurs sont principalement utilisés dans les stations d'épuration, car ils sont bien adaptés aux eaux polluées.
Leur maintenance ne pose aucun problème.
Les canaux trapézoïdaux font également partie des canaux jaugeurs.
La section d'écoulement est triangulaire ou trapézoïdale avec des parois lisses.
Comparé aux canaux Parshall, ils présentent souvent une perte de hauteur de pression inférieure pour un débit identique et sont mieux adaptés aux faibles débits.

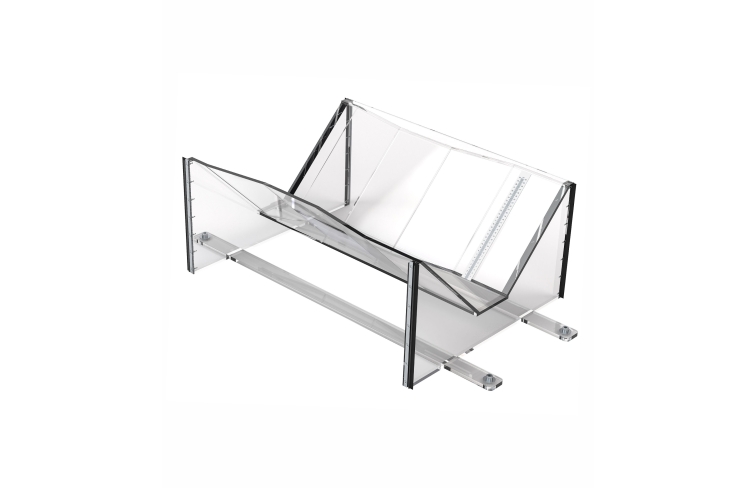

Le canal trapézoïdal HM 161.63 a une section d'écoulement en forme de trapèze.
Les parois transparentes permettent une observation optimale des processus qui se déroulent dans le canal.
Pour les deux méthodes, il existe une dépendance fixe entre la profondeur de l'écoulement et le débit.
Les canaux jaugeurs sont principalement utilisés dans les stations d'épuration, car ils sont bien adaptés aux eaux polluées.
Leur maintenance ne pose aucun problème.
Les canaux trapézoïdaux font également partie des canaux jaugeurs.
La section d'écoulement est triangulaire ou trapézoïdale avec des parois lisses.
Comparé aux canaux Parshall, ils présentent souvent une perte de hauteur de pression inférieure pour un débit identique et sont mieux adaptés aux faibles débits.
Le canal trapézoïdal HM 161.63 a une section d'écoulement en forme de trapèze.
Les parois transparentes permettent une observation optimale des processus qui se déroulent dans le canal.
Contenu didactique / Essais
En association avec une jauge à eau:
- mesure du débit dans des canaux ouverts
Les grandes lignes
- Canal jaugeur typique
En association avec une jauge à eau:
- mesure du débit dans des canaux ouverts
Les grandes lignes
- Canal jaugeur typique
Caractéristiques techniques
Canal trapézoïdal
- section la plus étroite, lxh: 41x176mm
- matériau: PMMA
- Lxlxh: 750x600x260mm
Canal trapézoïdal
- section la plus étroite, lxh: 41x176mm
- matériau: PMMA
- Lxlxh: 750x600x260mm
Informations logistiques
Dimensions et poids
Lxlxh: 1000x600x260mm
Poids: env. 45kg
Lxlxh: 1000x600x260mm
Poids: env. 45kg
Poids: 45 Kg Delai de livraison estimé : 16 semaines
