HM 161.51 Canal Venturi (Réf. 070.16151)
On détermine le débit d'un canal à l'aide de canaux jaugeurs.
Les canaux Venturi de mesure sont des canaux de forme spéciale présentant un rétrécissement latéral défini, et un fond partiellement profilé.
Le rétrécissement retient le débit.
La retenue assure la formation d'un écoulement sous-critique dans le canal.
L'accélération et le passage à un écoulement supercritique ont lieu dans le rétrécissement.
Dans la section la plus étroite, on a un écoulement critique.
Un ressaut se produit dans l'élargissement du canal Venturi.

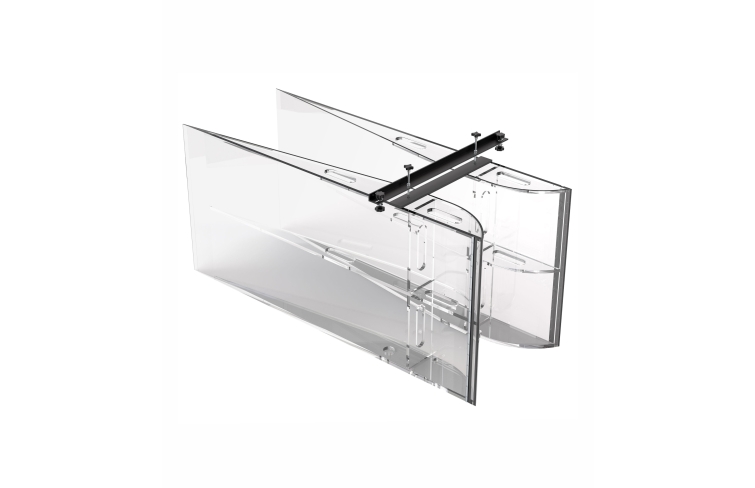

Le canal Venturi HM 161.51 est constitué principalement de deux éléments latéraux transparents et d'une plaque de fondation plane.
Les éléments latéraux transparents permettent une observation optimale des processus qui se déroulent dans le canal.
Les canaux Venturi de mesure sont des canaux de forme spéciale présentant un rétrécissement latéral défini, et un fond partiellement profilé.
Le rétrécissement retient le débit.
La retenue assure la formation d'un écoulement sous-critique dans le canal.
L'accélération et le passage à un écoulement supercritique ont lieu dans le rétrécissement.
Dans la section la plus étroite, on a un écoulement critique.
Un ressaut se produit dans l'élargissement du canal Venturi.
Le canal Venturi HM 161.51 est constitué principalement de deux éléments latéraux transparents et d'une plaque de fondation plane.
Les éléments latéraux transparents permettent une observation optimale des processus qui se déroulent dans le canal.
Contenu didactique / Essais
En association avec une jauge à eau:
- mesure du débit dans des canaux ouverts
Les grandes lignes
- Canal jaugeur typique
En association avec une jauge à eau:
- mesure du débit dans des canaux ouverts
Les grandes lignes
- Canal jaugeur typique
Caractéristiques techniques
Canal Venturi
- Lxlxh: 1600x600x800mm
- section la plus étroite, lxh: 350x780mm
Élément latéral
- Lxlxh: 1420x125x780mm
- matériau: PMMA
Canal Venturi
- Lxlxh: 1600x600x800mm
- section la plus étroite, lxh: 350x780mm
Élément latéral
- Lxlxh: 1420x125x780mm
- matériau: PMMA
Informations logistiques
Dimensions et poids
Lxlxh: 1600x600x800mm
Poids: env. 100kg
Lxlxh: 1600x600x800mm
Poids: env. 100kg
Poids: 100 Kg Delai de livraison estimé : 16 semaines
