Ref: EWTGUHM161.41
HM 161.41 Générateur de vagues (Réf. 070.16141)
Accessoire recommandé HM 161.80

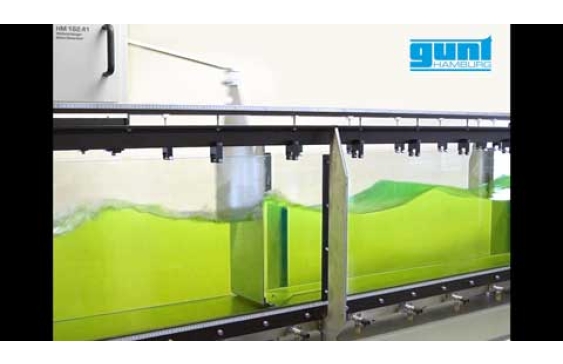

Les ondes de surface sont générées par une plaque de refoulement qui exécute un mouvement pivotant.
La plaque est entraînée par un moteur avec convertisseur de fréquence par le biais d'un système bielle-manivelle.
L'effort du système bielle-manivelle est ajustable en continu.
Le moteur est posé et vissé sur la section d'essai du canal d'essai HM 161.
La plaque de refoulement est vissée sur le fond.
La fréquence de la plaque de refoulement se règle sur le coffret de commande où elle est directement affichée.
Les essais avec vagues se font uniquement en l'absence d'écoulement.
La plaque est entraînée par un moteur avec convertisseur de fréquence par le biais d'un système bielle-manivelle.
L'effort du système bielle-manivelle est ajustable en continu.

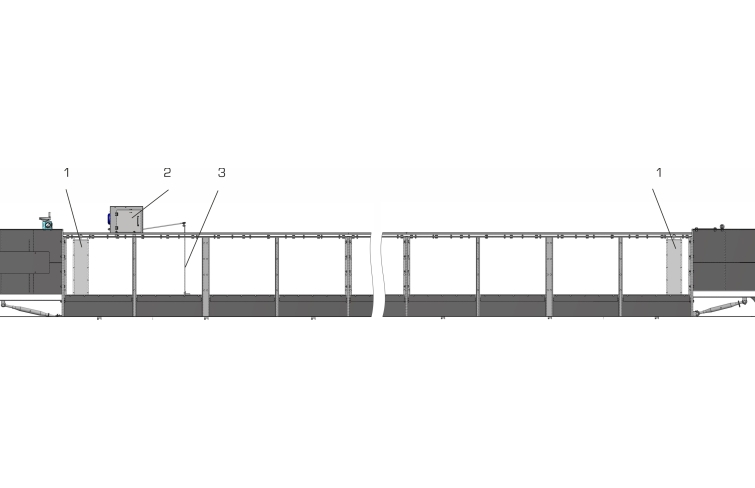

Le moteur est posé et vissé sur la section d'essai du canal d'essai HM 161.
La plaque de refoulement est vissée sur le fond.
La fréquence de la plaque de refoulement se règle sur le coffret de commande où elle est directement affichée.
Les essais avec vagues se font uniquement en l'absence d'écoulement.
Contenu didactique / Essais
- observation des vagues: les différentes formes de vagues
Avec les accessoires:
- absorption et réflexion des forces des vagues sur différentes plages (HM 161.80)
- comportement des vagues sur des piles (HM 161.46)
Les grandes lignes
- Génération d'ondes de surface
- observation des vagues: les différentes formes de vagues
Avec les accessoires:
- absorption et réflexion des forces des vagues sur différentes plages (HM 161.80)
- comportement des vagues sur des piles (HM 161.46)
Les grandes lignes
- Génération d'ondes de surface
Caractéristiques techniques
Moteur
- puissance: 0,75kW
- vitesse de rotation: 1400min^-1^
- vitesse de sortie: 0...114min^-1^
- course: 40...200mm
Moteur
- puissance: 0,75kW
- vitesse de rotation: 1400min^-1^
- vitesse de sortie: 0...114min^-1^
- course: 40...200mm
Informations logistiques
Dimensions et poids
Lxlxh: 720x460x410mm (sans tige de poussée)
Poids: env. 35kg
Necessaire au fonctionnement
400V, 50/60Hz, 3 phases ou 230V, 60Hz, 3 phases
Liste de livraison
1 générateur de vagues
1 jeu d'accessoires
1 notice
Lxlxh: 720x460x410mm (sans tige de poussée)
Poids: env. 35kg
Necessaire au fonctionnement
400V, 50/60Hz, 3 phases ou 230V, 60Hz, 3 phases
Liste de livraison
1 générateur de vagues
1 jeu d'accessoires
1 notice
Poids: 35 Kg Delai de livraison estimé : 16 semaines
