HM 161.36 Déversoir à siphon (Réf. 070.16136)
Les déversoirs à siphon comptent parmi les déversoirs fixes.
Ils sont utilisés pour l'évacuation de crues sur les barrages et présentent une capacité d'évacuation spécifique élevée.
Les déversoirs à siphon « se mettent en action » dès que le niveau de l'eau du lac artificiel atteint une hauteur déterminée.
On assiste alors à un écoulement en charge dans le conduit entièrement traversé.
Cet écoulement en charge a une capacité d'évacuation élevée, qui est supérieure à la capacité d'évacuation au niveau de la nappe dénoyée.
Lorsque le niveau de l'eau baisse à nouveau, de l'air est aspiré dans le siphon.
Ce qui interrompt brusquement la colonne d'eau.

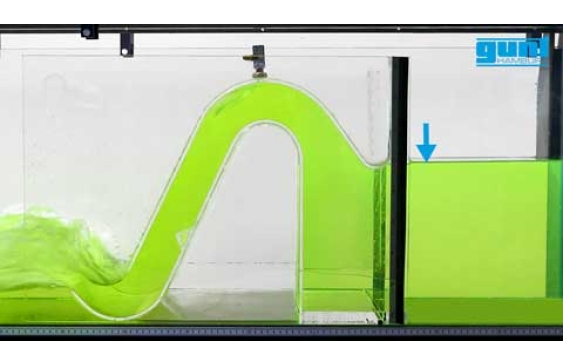

Le déversoir à siphon transparent HM 161.36 dispose d'une aération permettant de comparer le fonctionnement ou la capacité d'évacuation du déversoir à siphon avec et sans aération.
L'aération permet également d'interrompre à tout moment le débit dans le siphon actif.
Ils sont utilisés pour l'évacuation de crues sur les barrages et présentent une capacité d'évacuation spécifique élevée.
Les déversoirs à siphon « se mettent en action » dès que le niveau de l'eau du lac artificiel atteint une hauteur déterminée.
On assiste alors à un écoulement en charge dans le conduit entièrement traversé.
Cet écoulement en charge a une capacité d'évacuation élevée, qui est supérieure à la capacité d'évacuation au niveau de la nappe dénoyée.
Lorsque le niveau de l'eau baisse à nouveau, de l'air est aspiré dans le siphon.
Ce qui interrompt brusquement la colonne d'eau.
Le déversoir à siphon transparent HM 161.36 dispose d'une aération permettant de comparer le fonctionnement ou la capacité d'évacuation du déversoir à siphon avec et sans aération.
L'aération permet également d'interrompre à tout moment le débit dans le siphon actif.
Contenu didactique / Essais
- principe de fonctionnement d'un déversoir à siphon
- débit d'un déversoir à siphon
- comparaison entre écoulement tubulaire et chute libre dans un déversoir à siphon
Les grandes lignes
- Déversoir à siphon avec aération en option
- principe de fonctionnement d'un déversoir à siphon
- débit d'un déversoir à siphon
- comparaison entre écoulement tubulaire et chute libre dans un déversoir à siphon
Les grandes lignes
- Déversoir à siphon avec aération en option
Caractéristiques techniques
Déversoir à siphon
- matériau: PMMA
- section d'écoulement avec plage de débit
BxH: 570x100mm
Déversoir à siphon
- matériau: PMMA
- section d'écoulement avec plage de débit
BxH: 570x100mm
Informations logistiques
Dimensions et poids
Lxlxh: 1000x600x780mm
Poids: env. 40kg
Lxlxh: 1000x600x780mm
Poids: env. 40kg
Poids: 40 Kg Delai de livraison estimé : 16 semaines
