HM 150.08 Mesure des forces de jet (Réf. 070.15008)
Démonstration de la conservation de l'impulsion; 4 déflecteurs avec différents angles de déflexion
Riched20 10.0.19041\viewkind4\uc1
d\fs16\lang1036 Le fait de ralentir, accélérer ou changer la direction d'un fluide en écoulement modifie sa vitesse, ce qui entraîne une modification de l'impulsion.
Les modifications de l'impulsion produisent des forces.
Dans la pratique, on utilise les forces d'impulsion pour transformer l'énergie d'écoulement en travail technique, comme par exemple dans les turbines Pelton.
Avec le HM 150.08, on produit et on étudie les forces d'un jet à l'aide d'un jet d'eau projeté sur un déflecteur interchangeable dont la direction est alors modifiée.

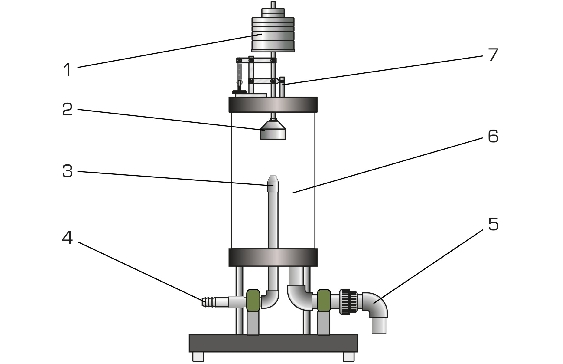

L'appareil d´ essai comprend un réservoir transparent, une buse, quatre déflecteurs interchangeables avec différents angles de déflexion et une balance chargée de poids.
La force du jet d'eau est ajustée par le débit.
On étudie au cours des essais l'impact de la vitesse d'écoulement et du débit ainsi que des différents angles de déflexion.

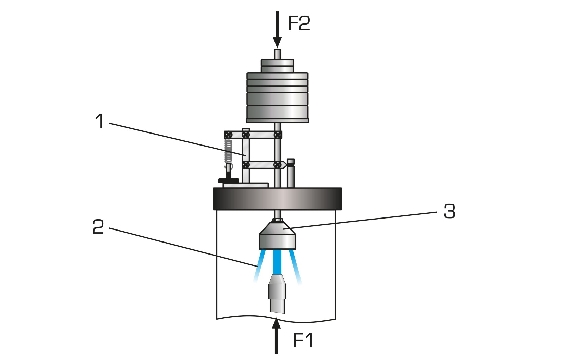

Les intensités des forces du jet produites sont déterminées sur la balance chargée de poids.
En se servant du principe de conservation de l'impulsion, on calcule les intensités des forces et on les compare aux mesures.
L'appareil d'essai est positionné aisément et en toute sécurité, sur le plan de travail du module de base HM 150.
L'alimentation en eau et la mesure du débit se font au moyen du HM 150.
L'appareil d'essai peut être également utilisé sur le réseau du laboratoire.
La documentation didactique bien structurée expose les principes de base et guide l´étudiant dans la réalisation des essais.
d\fs16\lang1036 Le fait de ralentir, accélérer ou changer la direction d'un fluide en écoulement modifie sa vitesse, ce qui entraîne une modification de l'impulsion.
Les modifications de l'impulsion produisent des forces.
Dans la pratique, on utilise les forces d'impulsion pour transformer l'énergie d'écoulement en travail technique, comme par exemple dans les turbines Pelton.
Avec le HM 150.08, on produit et on étudie les forces d'un jet à l'aide d'un jet d'eau projeté sur un déflecteur interchangeable dont la direction est alors modifiée.
L'appareil d´ essai comprend un réservoir transparent, une buse, quatre déflecteurs interchangeables avec différents angles de déflexion et une balance chargée de poids.
La force du jet d'eau est ajustée par le débit.
On étudie au cours des essais l'impact de la vitesse d'écoulement et du débit ainsi que des différents angles de déflexion.
Les intensités des forces du jet produites sont déterminées sur la balance chargée de poids.
En se servant du principe de conservation de l'impulsion, on calcule les intensités des forces et on les compare aux mesures.
L'appareil d'essai est positionné aisément et en toute sécurité, sur le plan de travail du module de base HM 150.
L'alimentation en eau et la mesure du débit se font au moyen du HM 150.
L'appareil d'essai peut être également utilisé sur le réseau du laboratoire.
La documentation didactique bien structurée expose les principes de base et guide l´étudiant dans la réalisation des essais.
Contenu didactique / Essais
- démonstration du principe de conservation de l'impulsion
- étude des forces de jet
- influence du débit et de la vitesse d'écoulement
- influence de la variation des angles de déflexion
Les grandes lignes
- Étude des forces de jet sur des déflecteurs
- Démonstration du principe de conservation de l'impulsion
- 4 déflecteurs interchangeables avec différents angles de déflexion
Les caracté ristiques techniques
Réservoir
- diamètre intérieur: 200mm
- hauteur: 340mm
Buse
- diamètre: 10mm

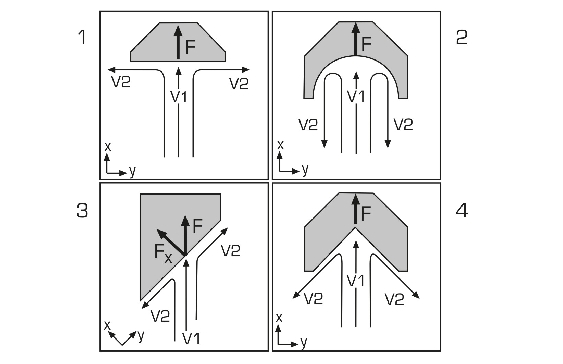

Déflecteur
- surface plane: 90º
- surface oblique: 45º/135º
- surface semi-arrondie: 180º
- surface conique: 135º
Poids
- 4x 0,2N
- 3x 0,3N
- 2x 1N
- 2x 2N
- 2x 5N
- démonstration du principe de conservation de l'impulsion
- étude des forces de jet
- influence du débit et de la vitesse d'écoulement
- influence de la variation des angles de déflexion
Les grandes lignes
- Étude des forces de jet sur des déflecteurs
- Démonstration du principe de conservation de l'impulsion
- 4 déflecteurs interchangeables avec différents angles de déflexion
Les caracté ristiques techniques
Réservoir
- diamètre intérieur: 200mm
- hauteur: 340mm
Buse
- diamètre: 10mm
Déflecteur
- surface plane: 90º
- surface oblique: 45º/135º
- surface semi-arrondie: 180º
- surface conique: 135º
Poids
- 4x 0,2N
- 3x 0,3N
- 2x 1N
- 2x 2N
- 2x 5N
Informations logistiques
Dimensions et poids
Lxlxh: 400x400x880mm
Poids: env. 23kg
Né cessaire au fonctionnement
HM 150 (circuit d'eau fermé), ou raccord d'eau, drain
Liste de livraison
1 appareil d'essai
1 jeu de poids
4 déflecteurs
1 documentation didactique
Lxlxh: 400x400x880mm
Poids: env. 23kg
Né cessaire au fonctionnement
HM 150 (circuit d'eau fermé), ou raccord d'eau, drain
Liste de livraison
1 appareil d'essai
1 jeu de poids
4 déflecteurs
1 documentation didactique
