Ref: EWTGUHM141
HM 141 Hydrogramme après des précipitations, infiltration et méthodes de drainage (Réf. 070.14100)
Prévoir du sable lavée environ 100 kg (taille de grain 1...2mm) réf. EWTGU69203
Riched20 10.0.19041\viewkind4\uc1
d\fs16\lang1036 Les hydrogrammes sont un outil important de représentation des données hydrologiques telles que précipitations, niveaux des eaux souterraines ou débits.
Avec HM 141, on produit des précipitations de durée et d´ intensité différentes.
Puis on étudie la capacité de stockage de sols présentant des taux de saturation différents.
Au moyen de différentes méthodes de drainage, on démontre les relations qui existent entre précipitation et infiltration.

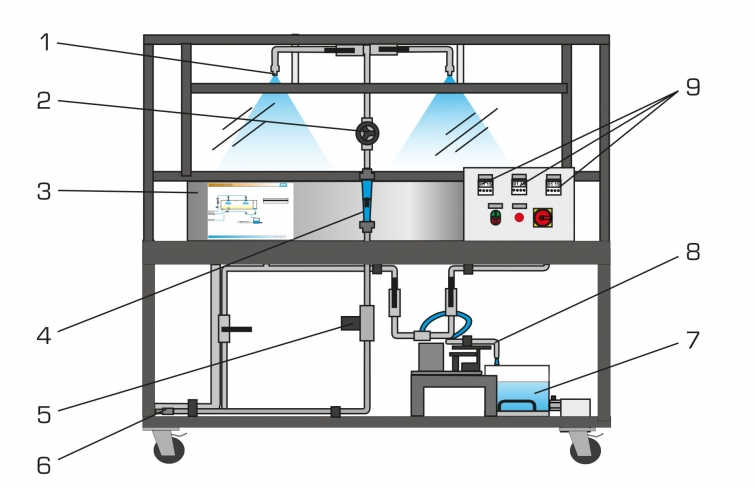

Le banc d´ essai comprend un réservoir rempli de sable qui est traversé par de l´ eau.

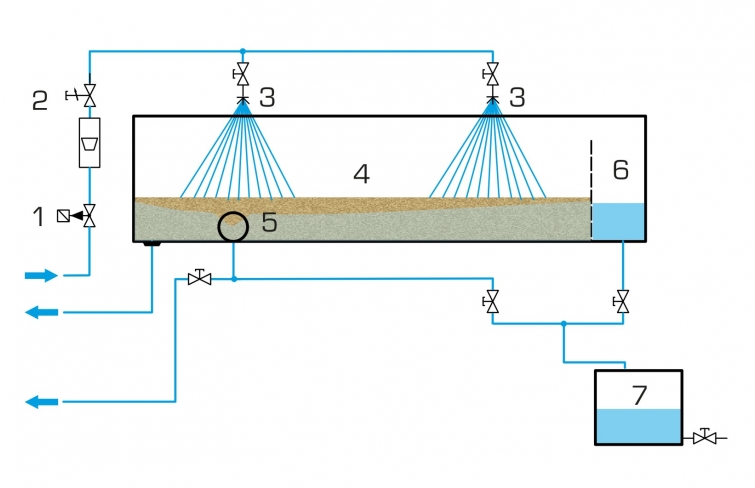

Le réservoir est alimenté en eau par l´ intermédiaire d´ un dispositif de précipitation équipé de deux buses pouvant être activées séparément au moyen de soupapes.
Afin de permettre l´étude de différents types de drainage, l´évacuation d´ eau est réalisée soit par un tuyau de drainage, soit par une chambre d´évacuation séparée de la section d´ essai par un tamis.

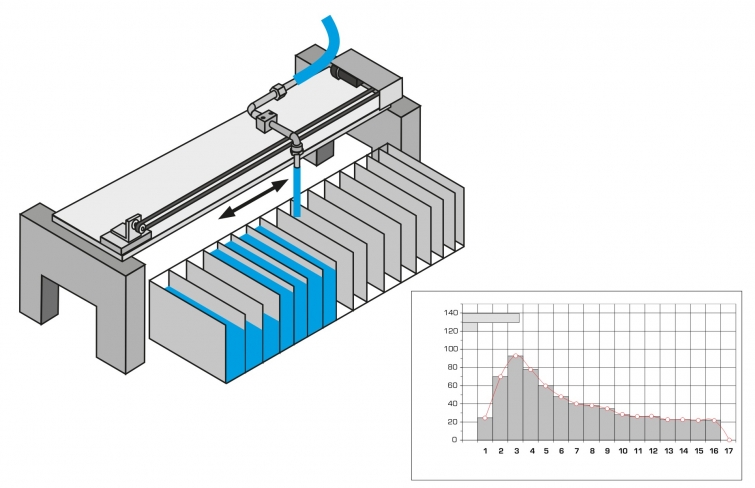

L´ eau évacuée est répartie en fonction du temps dans 17 chambres transparentes.
Ce qui permet d´ enregistrer un profil de l´évacuation d´ eau dans le temps.
Les niveaux d´ eau sont mesurés et représentés graphiquement sur ce que l´ on appelle un hydrogramme.
Le retard de l´évacuation provoqué par le bassin de retenue peut être démontré à l´ aide de bacs de collecte.
L´ alimentation en eau est ajustée par une soupape et lue sur un débitmètre.
Les évacuations dans le temps sont ajustées par des programmateurs électroniques.
d\fs16\lang1036 Les hydrogrammes sont un outil important de représentation des données hydrologiques telles que précipitations, niveaux des eaux souterraines ou débits.
Avec HM 141, on produit des précipitations de durée et d´ intensité différentes.
Puis on étudie la capacité de stockage de sols présentant des taux de saturation différents.
Au moyen de différentes méthodes de drainage, on démontre les relations qui existent entre précipitation et infiltration.
Le banc d´ essai comprend un réservoir rempli de sable qui est traversé par de l´ eau.
Le réservoir est alimenté en eau par l´ intermédiaire d´ un dispositif de précipitation équipé de deux buses pouvant être activées séparément au moyen de soupapes.
Afin de permettre l´étude de différents types de drainage, l´évacuation d´ eau est réalisée soit par un tuyau de drainage, soit par une chambre d´évacuation séparée de la section d´ essai par un tamis.
L´ eau évacuée est répartie en fonction du temps dans 17 chambres transparentes.
Ce qui permet d´ enregistrer un profil de l´évacuation d´ eau dans le temps.
Les niveaux d´ eau sont mesurés et représentés graphiquement sur ce que l´ on appelle un hydrogramme.
Le retard de l´évacuation provoqué par le bassin de retenue peut être démontré à l´ aide de bacs de collecte.
L´ alimentation en eau est ajustée par une soupape et lue sur un débitmètre.
Les évacuations dans le temps sont ajustées par des programmateurs électroniques.
Contenu didactique / Essais
- effets de précipitations de durées et d'intensité différentes sur des sols ayant des taux de saturation différents
- enregistrement d'hydrogrammes après des précipitations
- capacité de stockage de sols présentant des taux de saturation différents
- comparaison entre drainage naturel et drainage par tuyau
- influence des bassins de retenue de l'eau de pluie sur l'hydrogramme
Les grandes lignes
- effet des précipitations sur les sols
- drainage du sol au choix avec un tuyau de drainage ou une chambre d'évacuation avec tamis
- enregistrement d'hydrogrammes
- influence des bassins de retenue de l'eau de pluie sur l'hydrogramme
- temps de précipitation, temps de retard et temps de mesure ajustables avec des programmateurs distincts
- effets de précipitations de durées et d'intensité différentes sur des sols ayant des taux de saturation différents
- enregistrement d'hydrogrammes après des précipitations
- capacité de stockage de sols présentant des taux de saturation différents
- comparaison entre drainage naturel et drainage par tuyau
- influence des bassins de retenue de l'eau de pluie sur l'hydrogramme
Les grandes lignes
- effet des précipitations sur les sols
- drainage du sol au choix avec un tuyau de drainage ou une chambre d'évacuation avec tamis
- enregistrement d'hydrogrammes
- influence des bassins de retenue de l'eau de pluie sur l'hydrogramme
- temps de précipitation, temps de retard et temps de mesure ajustables avec des programmateurs distincts
Caractéristiques techniques
Section d´ essai
- volume: 1300x600x200mm
- hauteur de sable max.: 185mm
Dispositif de précipitation
- 2 buses, ajustables séparément
- débit: 1...6,2L/min, forme de pulvérisation carrée
- précipitation: 320L/h max.
Réservoir de mesure avec 17 chambres
- volume: 17x 0,9L
Programmateurs
- précipitation: 99min59s max.
- temps de retard jusqu´ au début de la mesure: 99min59s max.
- temps de mesure par chambre: 99min59s max.
4 bacs de collecte: 305x215x55mm
Règle graduée en acier: 200mm
Plages de mesure
débit: 30...320L/h
230V, 50Hz, 1 phase
Section d´ essai
- volume: 1300x600x200mm
- hauteur de sable max.: 185mm
Dispositif de précipitation
- 2 buses, ajustables séparément
- débit: 1...6,2L/min, forme de pulvérisation carrée
- précipitation: 320L/h max.
Réservoir de mesure avec 17 chambres
- volume: 17x 0,9L
Programmateurs
- précipitation: 99min59s max.
- temps de retard jusqu´ au début de la mesure: 99min59s max.
- temps de mesure par chambre: 99min59s max.
4 bacs de collecte: 305x215x55mm
Règle graduée en acier: 200mm
Plages de mesure
débit: 30...320L/h
230V, 50Hz, 1 phase
Informations logistiques
Dimensions et poids
Lxlxh: 1600x1000x1475mm
Poids: env. 190kg
Necessaire au fonctionnement
Sable (taille de grain 1...2mm)
Raccord d´ eau, évacuation d'eau
Liste de livraison
1 banc d´ essai
1 jeu d´ accessoires
1 documentation didactique
Lxlxh: 1600x1000x1475mm
Poids: env. 190kg
Necessaire au fonctionnement
Sable (taille de grain 1...2mm)
Raccord d´ eau, évacuation d'eau
Liste de livraison
1 banc d´ essai
1 jeu d´ accessoires
1 documentation didactique
Techniques > Mécanique des fluides > Principe de la dynamique des fluides > Écoulement d'infiltration
Techniques > Energie Environnement > Environnement > Sol: hydrogéologie
Poids: 190 Kg Delai de livraison estimé : 16 semaines
