HL 510 Panneau d'étude alimentation en gaz, simulation des fuites dans conduites (Réf. 065.51000)
Les essais se font avec de l'air.

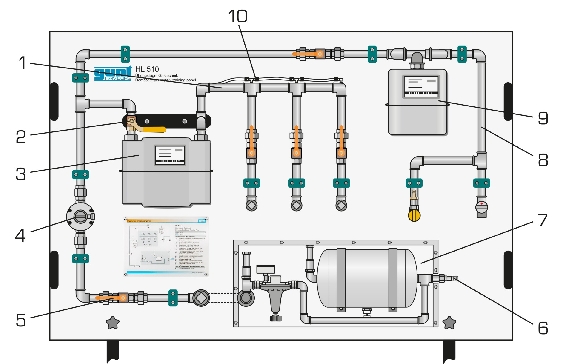

Un raccord d'air comprimé avec un réservoir et une soupape de réduction de pression sont prévus sur le panneau.

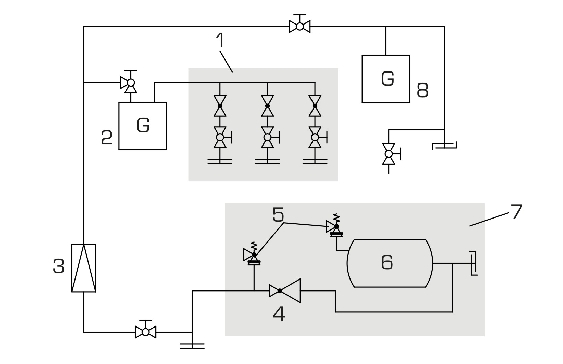

Le banc d'essai est équipé de deux sections de tuyau sélectionnables individuellement.
Différentes fuites peuvent être simulées sur une section.
L'autre section représente une tuyauterie normale d'alimentation en gaz.
Un compteur à gaz est monté sur chacune des sections.
On utilise exclusivement des composants réels, industriels.
Outre la recherche de fuites, le banc d'essai permet également de s'exercer aux travaux de montage sur les conduites véhiculant du gaz.
Un raccord d'air comprimé avec un réservoir et une soupape de réduction de pression sont prévus sur le panneau.
Le banc d'essai est équipé de deux sections de tuyau sélectionnables individuellement.
Différentes fuites peuvent être simulées sur une section.
L'autre section représente une tuyauterie normale d'alimentation en gaz.
Un compteur à gaz est monté sur chacune des sections.
On utilise exclusivement des composants réels, industriels.
Outre la recherche de fuites, le banc d'essai permet également de s'exercer aux travaux de montage sur les conduites véhiculant du gaz.
Contenu didactique / Essais
- simulation de différentes fuites
- démonstration de la détection des fuites
- travail sur des conduites véhiculant du gaz
- vérification avant et après raccordement suivant les consignes
Les grandes lignes
- Travail sur des conduites véhiculant du gaz
- Simulation des fuites dans des conduites
- simulation de différentes fuites
- démonstration de la détection des fuites
- travail sur des conduites véhiculant du gaz
- vérification avant et après raccordement suivant les consignes
Les grandes lignes
- Travail sur des conduites véhiculant du gaz
- Simulation des fuites dans des conduites
Caractéristiques techniques
Régulateur de pression air
- pression d'entrée max.: 10bar
pression de sortie: 0,01...0,6bar
Régulateur de pression du gaz
- pression d'entrée: 350mbar
- pression de sortie: 20mbar
Détecteur de fuites: max. 500mmCE
Régulateur de pression air
- pression d'entrée max.: 10bar
pression de sortie: 0,01...0,6bar
Régulateur de pression du gaz
- pression d'entrée: 350mbar
- pression de sortie: 20mbar
Détecteur de fuites: max. 500mmCE
Informations logistiques
Dimensions et poids
Lxlxh: 1650x700x1850mm
Poids: env. 125kg
Necessaire au fonctionnement
Alimentation en air comprimé
Lxlxh: 1650x700x1850mm
Poids: env. 125kg
Necessaire au fonctionnement
Alimentation en air comprimé
Poids: 125 Kg Delai de livraison estimé : 16 semaines
