Ref: EWTGUHL353.02
HL 353.02 Distribution thermique et régulation dans les systèmes de chauffage (Réf. 065.35302)
Avec 2 circuits de chauffage indépendants et dispositifs de régulation

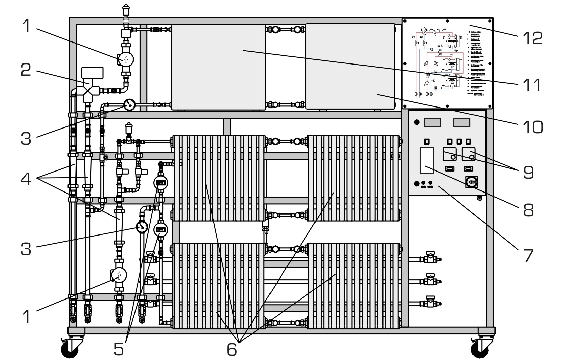

Le banc d'essai HL 353.02 permet le montage d'une installation de chauffage complète en combinaison avec un système de production d'eau chaude comme par exemple le HL 353.
L'eau chaude traverse les chauffages et réchauffe l'air ambiant.

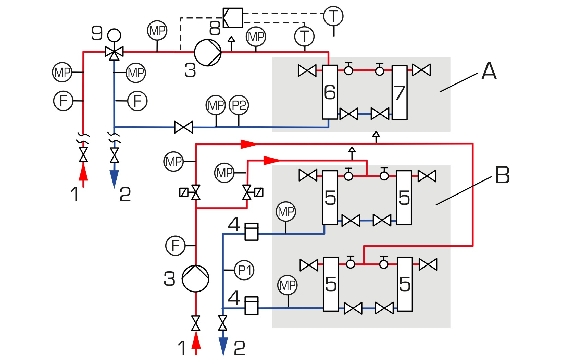

Le HL 353.02 contient 2 circuits de chauffage.
Les 2 circuits de chauffage disposent des dispositifs de régulation usuels en technique de chauffage.
Chaque circuit de chauffage possède sa propre pompe de circulation.
Le circuit de chauffage simple à un seul sous-circuit comporte 2 radiateurs plats et est surveillé par un régulateur de température dirigé par température.
L'actionneur est un mélangeur à 3 voies. Un simulateur est à disposition pour les modifications de température extérieure.
Le circuit de chauffage à 2 sous-circuits comporte 4 radiateurs et 2 régulateurs de température.
La distribution de chaleur dans les 2 sous-circuits se produit par électrovanne.
Le banc d'essai est raccordé à l'entrée et au retour du circuit de
chauffage de l'unité d'alimentation HL 353 à l'aide de tuyaux et des accouplements rapides et est alimenté en eau chaude.
Des points de mesure pour la température, la pression, la pression différentielle et le débit sont disponibles.
Le circuit de chauffage à 2 sous-circuits comporte 2 compteurs de chaleur. Cela permet de faire des calculs et estimations énergétiques.
La documentation didactique bien structurée expose les principes de base et guide l´étudiant dans la réalisation des essais.
L'eau chaude traverse les chauffages et réchauffe l'air ambiant.
Le HL 353.02 contient 2 circuits de chauffage.
Les 2 circuits de chauffage disposent des dispositifs de régulation usuels en technique de chauffage.
Chaque circuit de chauffage possède sa propre pompe de circulation.
Le circuit de chauffage simple à un seul sous-circuit comporte 2 radiateurs plats et est surveillé par un régulateur de température dirigé par température.
L'actionneur est un mélangeur à 3 voies. Un simulateur est à disposition pour les modifications de température extérieure.
Le circuit de chauffage à 2 sous-circuits comporte 4 radiateurs et 2 régulateurs de température.
La distribution de chaleur dans les 2 sous-circuits se produit par électrovanne.
Le banc d'essai est raccordé à l'entrée et au retour du circuit de
chauffage de l'unité d'alimentation HL 353 à l'aide de tuyaux et des accouplements rapides et est alimenté en eau chaude.
Des points de mesure pour la température, la pression, la pression différentielle et le débit sont disponibles.
Le circuit de chauffage à 2 sous-circuits comporte 2 compteurs de chaleur. Cela permet de faire des calculs et estimations énergétiques.
La documentation didactique bien structurée expose les principes de base et guide l´étudiant dans la réalisation des essais.
Contenu didactique / Essais
- montage d'un système de chauffage domestique avec régulateur et actionneur
régulateur de chauffage dirigé par température (température extérieure) avec mélangeur à 3 voies
simulateur de modification de la température
extérieure
- Fonction et montage d'un système de chauffage domestique réparti en plusieurs zones
- Équilibrage hydraulique dans un circuit de chauffage comportant plusieurs radiateurs
- Fonction et montage des composants usuels en technique de chauffage
- mesurer les pressions différentielles, les températures et le débit
- évaluation énergétique et calcul de la puissance calorifique délivrée sur la base de mesures de quantité de chaleur
- lire et comprendre les symboles et les schémas de processus
Les grandes lignes
- Montage d'une installation complète de chauffage de bâtiment montée avec le système de production d'eau chaude HL 353
- 2 circuits de chauffage indépendants l'un de l'autre:
- circuit de chauffage à un sous-circuit
- circuit de chauffage à 2 sous-circuits
- 2 compteurs de chaleur dans un circuit de chauffage à 2 sous-circuits
- Dispositifs de régulation pour les 2 circuits de chauffage
- montage d'un système de chauffage domestique avec régulateur et actionneur
régulateur de chauffage dirigé par température (température extérieure) avec mélangeur à 3 voies
simulateur de modification de la température
extérieure
- Fonction et montage d'un système de chauffage domestique réparti en plusieurs zones
- Équilibrage hydraulique dans un circuit de chauffage comportant plusieurs radiateurs
- Fonction et montage des composants usuels en technique de chauffage
- mesurer les pressions différentielles, les températures et le débit
- évaluation énergétique et calcul de la puissance calorifique délivrée sur la base de mesures de quantité de chaleur
- lire et comprendre les symboles et les schémas de processus
Les grandes lignes
- Montage d'une installation complète de chauffage de bâtiment montée avec le système de production d'eau chaude HL 353
- 2 circuits de chauffage indépendants l'un de l'autre:
- circuit de chauffage à un sous-circuit
- circuit de chauffage à 2 sous-circuits
- 2 compteurs de chaleur dans un circuit de chauffage à 2 sous-circuits
- Dispositifs de régulation pour les 2 circuits de chauffage
Caractéristiques techniques
Radiateur plat, aluminium
- puissance calorifique: 545W (pour entrée de circuit de chauffage à 70ºC, retour de circuit de chauffage à 55ºC et température ambiante à 20ºC)
Radiateur plat, acier
- puissance calorifique: 665W (pour entrée de circuit de chauffage à 70ºC, retour de circuit de chauffage à 55ºC et température ambiante à 20ºC)
Radiateur, acier
- puissance calorifique: 492W (pour entrée de circuit de chauffage à 70ºC, retour de circuit de chauffage à 55ºC et température ambiante à 20ºC)
Pompe
- puissance absorbée max.: 60W
- débit de refoulement max: 3600L/h
- hauteur de refoulement max.: 4m
Compteur de chaleur: 20...90ºC, 1m³/h
Plages de mesure
- pression: 2x 0...1,6bar
- pression différentielle: 0...0,25bar
- débit: 3x 20...250L/h
Radiateur plat, aluminium
- puissance calorifique: 545W (pour entrée de circuit de chauffage à 70ºC, retour de circuit de chauffage à 55ºC et température ambiante à 20ºC)
Radiateur plat, acier
- puissance calorifique: 665W (pour entrée de circuit de chauffage à 70ºC, retour de circuit de chauffage à 55ºC et température ambiante à 20ºC)
Radiateur, acier
- puissance calorifique: 492W (pour entrée de circuit de chauffage à 70ºC, retour de circuit de chauffage à 55ºC et température ambiante à 20ºC)
Pompe
- puissance absorbée max.: 60W
- débit de refoulement max: 3600L/h
- hauteur de refoulement max.: 4m
Compteur de chaleur: 20...90ºC, 1m³/h
Plages de mesure
- pression: 2x 0...1,6bar
- pression différentielle: 0...0,25bar
- débit: 3x 20...250L/h
Informations logistiques
Dimensions et poids
Lxlxh: 2500x760x2000mm
Poids: env. 240kg
Necessaire au fonctionnement
230V, 50Hz, 1 phase
Liste de livraison
1 banc d'essai
1 documentation didactique
Lxlxh: 2500x760x2000mm
Poids: env. 240kg
Necessaire au fonctionnement
230V, 50Hz, 1 phase
Liste de livraison
1 banc d'essai
1 documentation didactique
Poids: 240 Kg
