Ref: EWTGUHL110
HL 110 Panneau d'étude d'un vase d'expansion (Réf. 065.11000)
Capacité d'un vase d'expansion en fonction de la pression

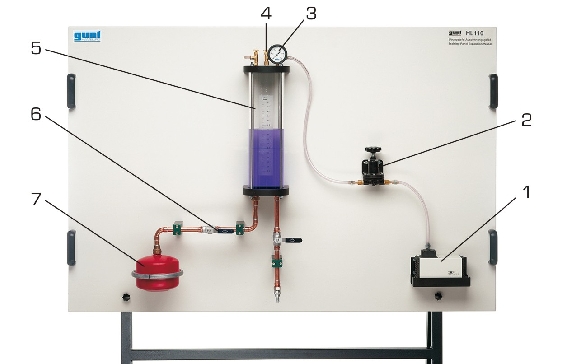

Ce banc d'essai permet de contrôler le fonctionnement d'un vase d'expansion du commerce et d'enregistrer une courbe caractéristique du volume en fonction de la pression.
A cet effet, le vase d'expansion est rempli d'eau venant d'un réservoir sous pression.
La pression est générée par un petit compresseur et ajustée à l'aide d'un détendeur.
La quantité d'eau absorbée par le vase d'expansion est mesurée sur une échelle sur le réservoir.
A cet effet, le vase d'expansion est rempli d'eau venant d'un réservoir sous pression.
La pression est générée par un petit compresseur et ajustée à l'aide d'un détendeur.
La quantité d'eau absorbée par le vase d'expansion est mesurée sur une échelle sur le réservoir.
Contenu didactique / Essais
- fonction et comportement en service d'un vase d'expansion à membrane
- capacité d'un vase d'expansion en fonction de la pression
Les grandes lignes
- Banc d'essai pour techniques de chauffage et sanitaire

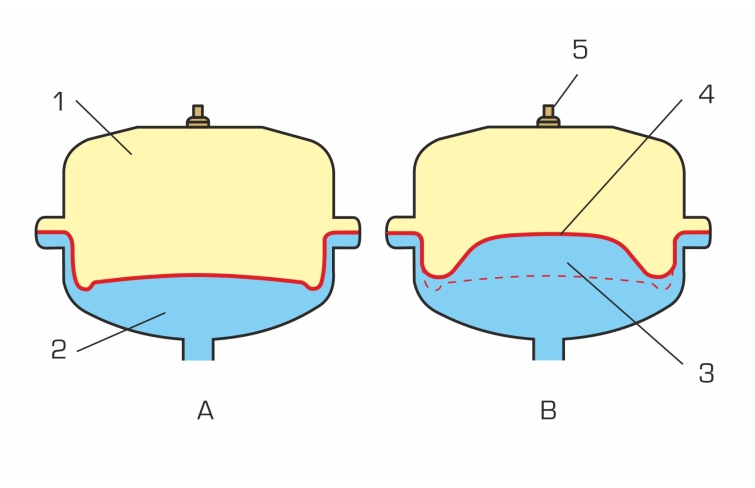

- Fonctionnement d'un vase d'expansion
- fonction et comportement en service d'un vase d'expansion à membrane
- capacité d'un vase d'expansion en fonction de la pression
Les grandes lignes
- Banc d'essai pour techniques de chauffage et sanitaire
- Fonctionnement d'un vase d'expansion
Caractéristiques techniques
Vase d'expansion
- volume: 2L
- pression de remplissage: 1,4bar
Réservoir de mesure
- volume: 2L
- pression max.: 2,5bar
Compresseur
- puissance absorbée: 65W
- débit de refoulement max.: 11,5L/min
- pression max.: 2bar
- vide final: 240mbar
Régulateur de pression d'air, ajustable: 0,06...2bar
Plage de mesure
- pression: 0...2,5bar
Vase d'expansion
- volume: 2L
- pression de remplissage: 1,4bar
Réservoir de mesure
- volume: 2L
- pression max.: 2,5bar
Compresseur
- puissance absorbée: 65W
- débit de refoulement max.: 11,5L/min
- pression max.: 2bar
- vide final: 240mbar
Régulateur de pression d'air, ajustable: 0,06...2bar
Plage de mesure
- pression: 0...2,5bar
Informations logistiques
Dimensions et poids
Lxlxh: 1650x700x1850 mm (panneau)
Poids: env. 95kg (panneau)
Necessaire au fonctionnement
230V, 50Hz, 1 phase
Lxlxh: 1650x700x1850 mm (panneau)
Poids: env. 95kg (panneau)
Necessaire au fonctionnement
230V, 50Hz, 1 phase
Poids: 95 Kg Delai de livraison estimé : 16 semaines
