GL 212 Comportement dynamique des engrenages planétaires à plusieurs étages (Réf. 030.21200)

Avec interface PC USB et logiciel inclus

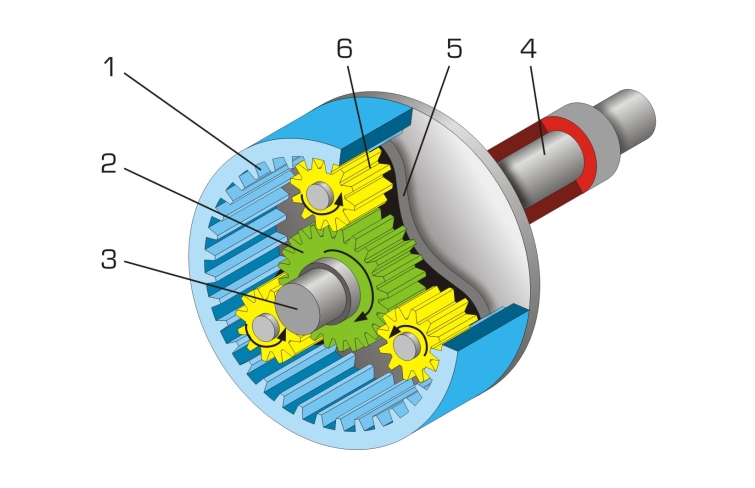

L'engrenage planétaire est une forme spéciale d'engrenage sur lequel plusieurs satellites tournent autour d'une roue solaire centrale.

Les satellites reposent sur un porte-satellites et s'engagent géométriquement dans une couronne de train planétaire à denture intérieure.

Le couple et la puissance sont répartis sur plusieurs satellites.

La roue solaire, le porte-satellites et la couronne de train planétaire peuvent être respectivement flottant, entraîné ou calé.

Les engrenages planétaires sont utilisés dans les secteurs de la construction automobile et navale, ainsi qu'à des fins stationnaires pour la construction de turbines et de machines en général.

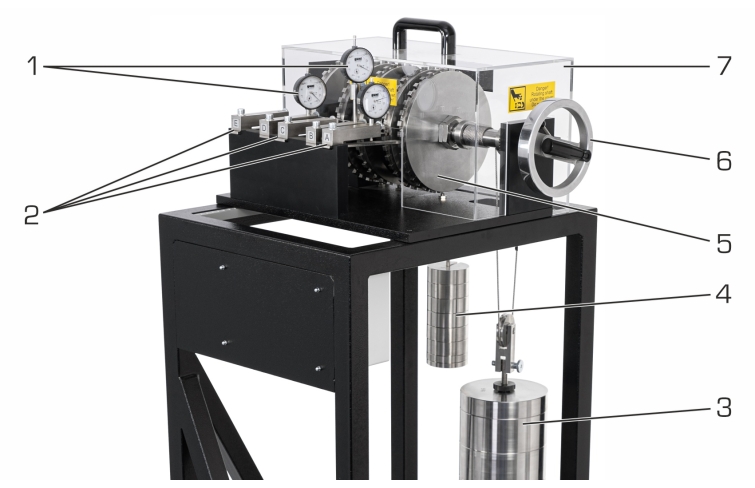

Le GL 210 permet d'étudier le comportement dynamique d'un engrenage planétaire à deux étages.

Le banc d'essai est équipé de deux jeux de satellites comprenant chacun trois satellites.

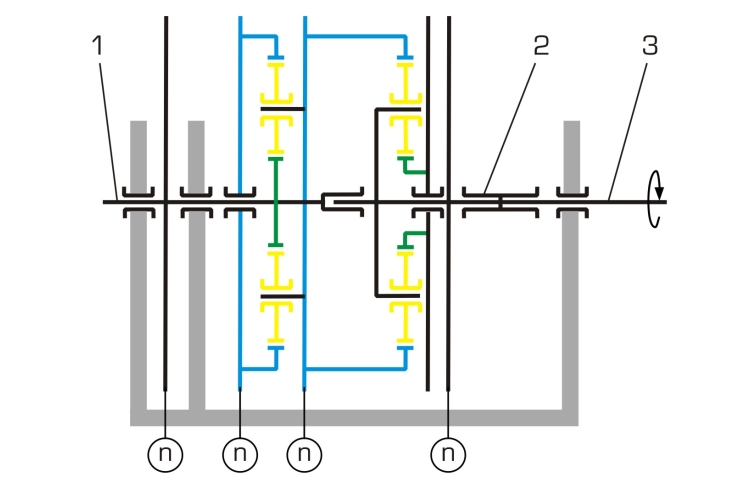

La couronne de train planétaire du 1^er^ étage est accouplée au porte-satellites du 2^ème^ étage.

La fixation individuelle de roues permet d'obtenir au total quatre réglages de transmission différents.

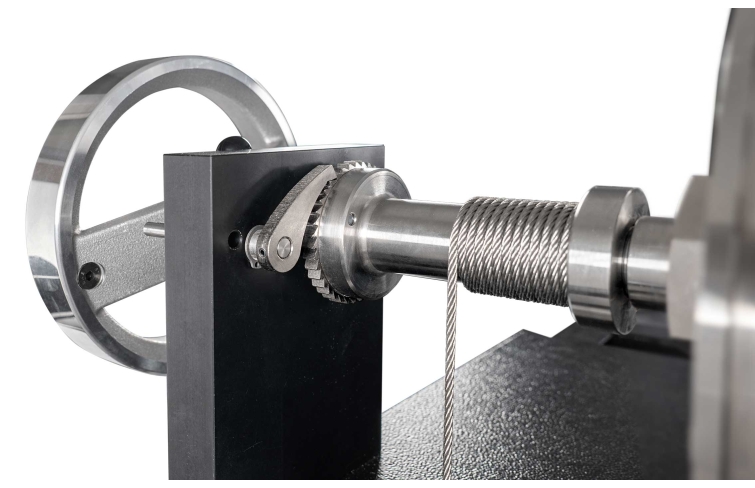

L'engrenage est accéléré par un tambour à câble et un jeu variable de poids.

Le jeu de poids est remonté à l'aide d'une manivelle, un cliquet d'arrêt empêche tout déroulement involontaire du poids.

Une roue libre de galet de serrage permet de poursuivre la rotation libre après que le poids a été déroulé.

Le poids est amorti au moyen d'un amortisseur. Un capot de protection transparent évite tout contact involontaire avec les pièces en rotation.

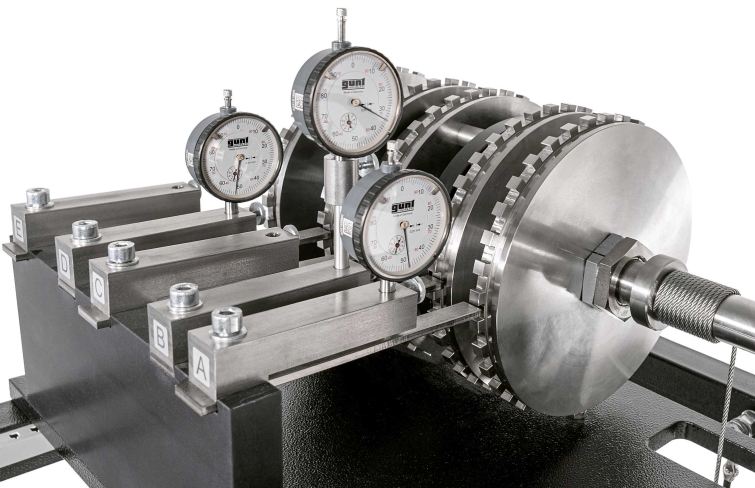

Afin de pouvoir déterminer les couples actifs, on mesure la flèche située sur le capteur de flexion pour mesurer la force.

Des capteurs de vitesse de rotation inductifs sur tous les pignons de marche arrière permettent de mesurer la vitesse de rotation.

Les valeurs mesurées sont transférées directement via une interface USB sur un PC, où elles sont présentées sous forme graphique à l´ aide du logiciel fourni.

Les diagrammes permettent de relever l'accélération angulaire.

Les moments d'inertie actifs sont déterminés à partir de l'accélération angulaire.



Contenu didactique / Essais


- détermination du rapport de transmission avec engrenage bloqué

- détermination des forces transmises avec engrenage bloqué

- accélération de l'engrenage avec couple d'entraînement constant

- influence du rapport de transmission

- détermination du moment d'inertie de la masse réduit

- transformation de l'énergie potentielle en énergie cinétique

- détermination du frottement

- détermination du degré d'efficacité des engrenages



Les grandes lignes

- engrenage planétaire à deux étages avec respectivement trois satellites

- quatre réglages de transmission différents

- mesure de la force au moyen d'un capteur de flexion

- capteurs de vitesse de rotation inductifs pour les diagrammes vitesse de rotation-temps servant à mesurer l'accélération angulaire



Caractéristiques techniques


Engrenage planétaire à 2 étages

- module: 2mm

- roues solaires: z=24, d-cercle primitif: 48mm

- satellites: z=24, d-cercle primitif: 48mm

- couronnes de train planétaire: z=72,d-cercle primitif: 144mm



Entraînement

- jeu de poids: 5...50kg

- énergie potentielle max.: 245,3Nm



Charge à l'arrêt:

- forces des poids: 5...70N

Measuring ranges

- vitesse de rotation: 0...2000min^-1^



230V, 50Hz, 1 phase



Informations logistiques
Dimensions et poids

Lxlxh: 950x600x1700mm

Poids: env. 150kg



Necessaire au fonctionnement

PC avec Windows



Liste de livraison

1 banc d´ essai

2 jeux de poids

1 CD avec logiciel GUNT + câble USB

1 documentation didactique



Poids: 150 Kg
Delai de livraison estimé : 16 semaines
