Les moteurs à réaction sont des turbines à gaz qui créent une réaction.
Dans la construction aéronautique, les moteurs à réaction sont utilisés comme moyens de propulsion en raison de leur faible poids et de leur puissance élevée.

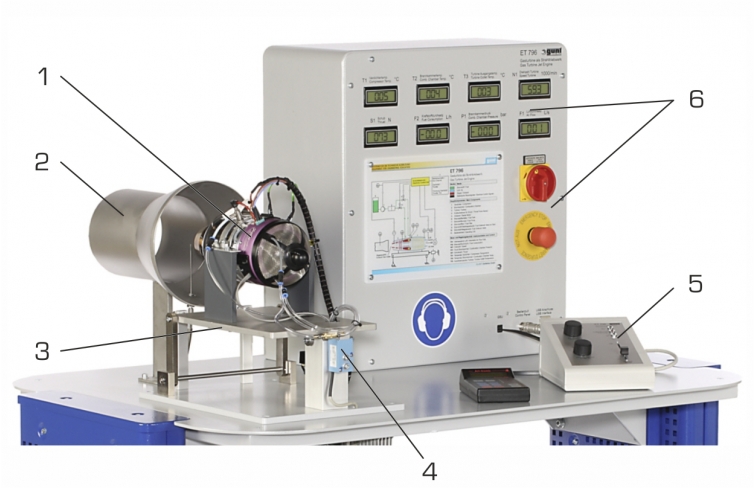

Le banc dessai ET 796 permet détudier le comportement en fonctionnement dun moteur à réaction.
LET 796 comprend les composants suivants: moteur à réaction (avec compresseur, chambre de combustion annulaire, turbine et tuyère de poussée), système dalimentation en combustible, système de démarrage et dallumage et système de technique de mesure et de commande.

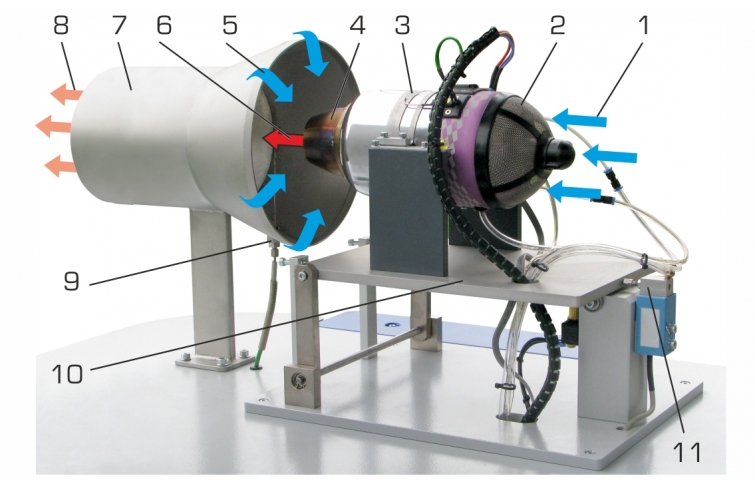

La turbine à gaz fonctionne comme un cycle ouvert durant lequel lair est extrait de lenvironnement, puis réintroduit.
Dans le moteur à réaction, lair ambiant aspiré est dabord amené à une pression plus élevée dans le compresseur radial à un étage.
Dans la chambre de combustion suivante, le combustible est ajouté à lair comprimé et le mélange créé est brûlé.
La température et la vitesse découlement du gaz augmentent.
De la chambre de combustion, le gaz passe dans la turbine axiale à un étage et cède une partie de son énergie à la turbine.
Cette turbine actionne le compresseur.
Dans la tuyère de poussée, le gaz partiellement détendu et refroidi se détend à la pression ambiante et accélère rapidement presque à la vitesse sonique.
Le gaz se dégageant à une vitesse plus élevée crée la poussée.
Afin de réduire la température de sortie, le jet déchappement est mélangé à lair ambiant dans un tube mélangeur.
Le démarrage de la turbine à gaz seffectue de manière totalement automatique à laide dun démarreur
électrique. La chambre de combustion annulaire se situe entre le compresseur et la turbine.
Avec une utilisation optimale du combustible, une faible perte de pression et un bon comportement à lallumage, la construction annulaire de cette chambre de combustion est typique de lemploi dans des moteurs à réaction.

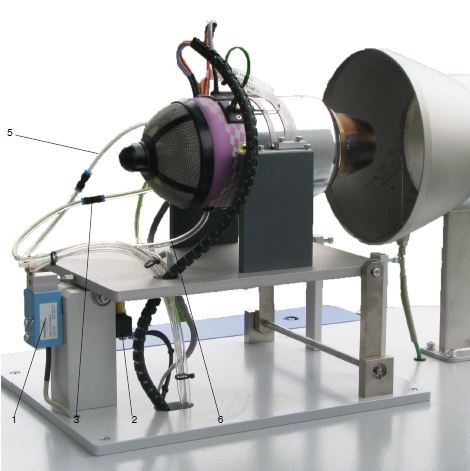

Le support de turbine mobile équipé dun capteur de force permet de mesurer la poussée.
La vitesse de rotation, les températures ainsi que les débits massiques de lair et du combustible sont enregistrés à laide de capteurs.
Les valeurs mesurées peuvent être lues sur des affichages numériques.

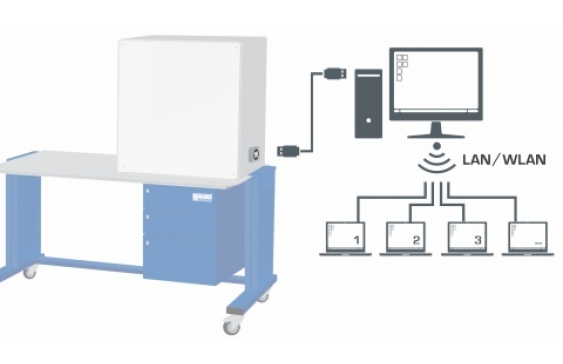

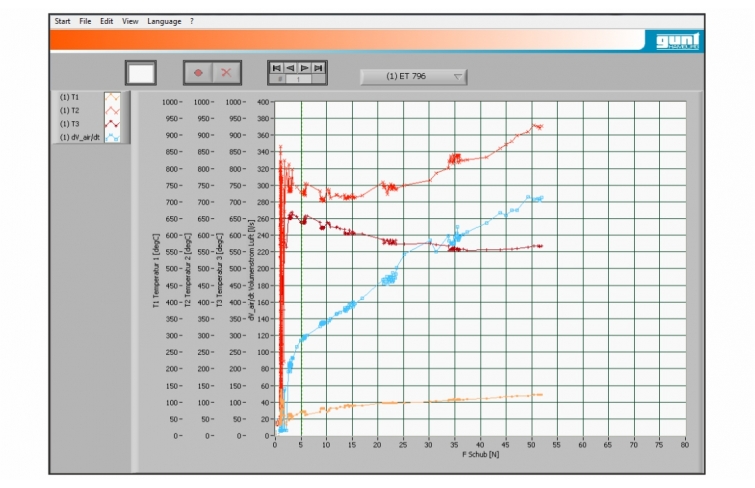

Les valeurs sont transmises vers un PC afin dy être évaluées à laide dun logiciel fourni.
La transmission des données au PC se fait par une interface USB.
La documentation didactique bien structurée expose les principes de base et guide létudiant dans la réalisation des essais.

Techniques > Thermique > Machines motrices et productrices > Turbines à gaz

Poids: 112 Kg
Delai de livraison estimé : 16 semaines
