Ref: EWTGUET794
ET 794 Turbine à gaz avec turbine de puissance pour entraînement (Réf.061.79400)
Exemple Centrale électrique, propulsion de bateau, locomotive, véhicule
Les turbines à gaz avec turbines de puissance à rotation libre sont utilisées de préférence comme entraînements lorsque les exigences de puissance sont très variables, notamment dans les centrales électriques, sur les bateaux, dans les locomotives et dans les véhicules automobiles.
ET 794 étudie le comportement dun système avec deux turbines indépendantes en disposition à double arbre.
En loccurrence, une turbine (turbine à haute pression) actionne le compresseur, et lautre turbine (turbine de puissance) fournit la puissance utile.
Les changements de puissance dans la turbine de puissance nont aucune influence sur le compresseur qui peut continuer à fonctionner à une vitesse de rotation optimale au meilleur point de rendement.

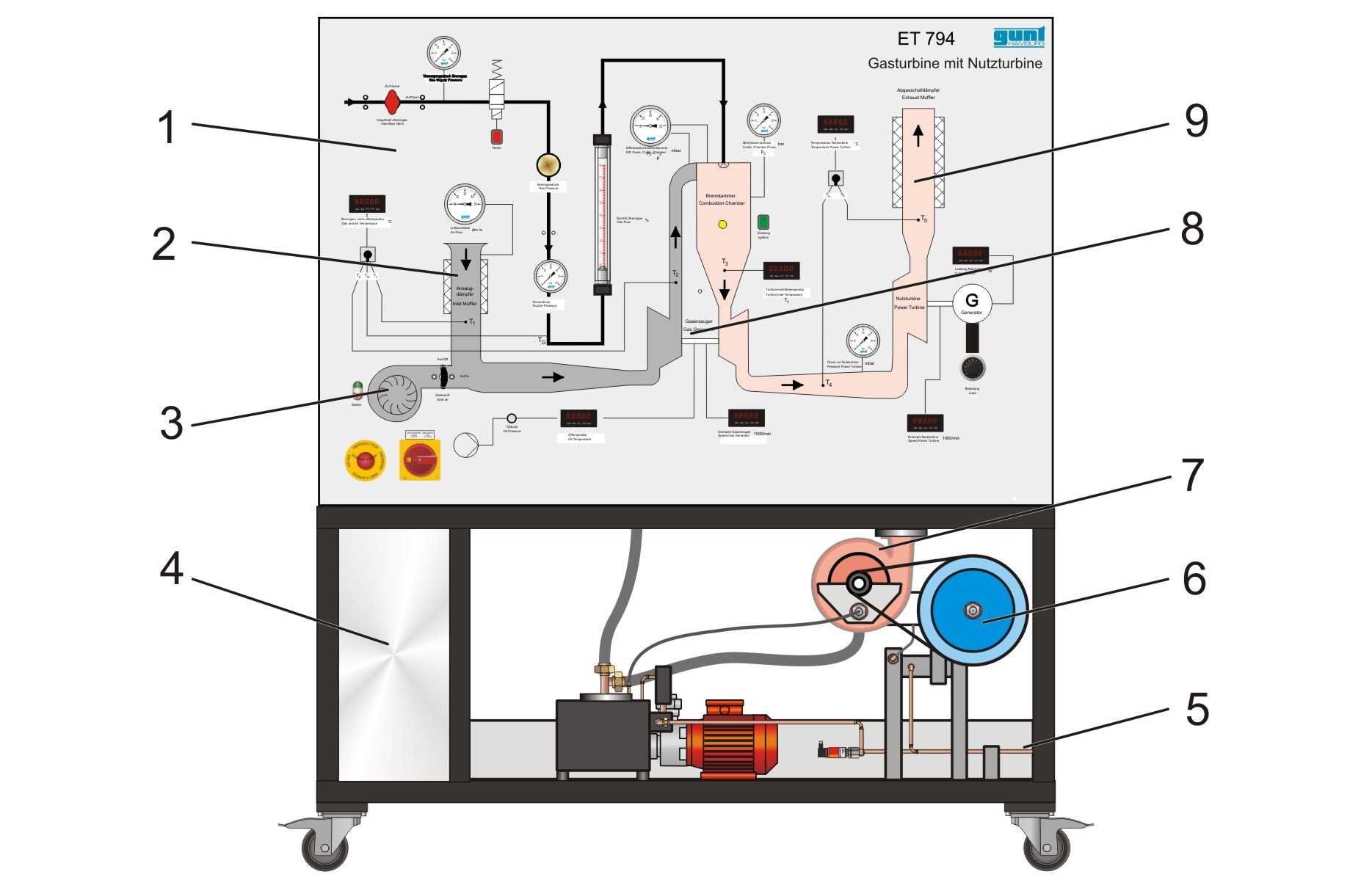

Le banc dessai comprend les composants suivants: compresseur, chambre de combustion cylindrique et turbine; système dalimentation en combustible; système de démarrage et dallumage; système de lubrification; turbine de puissance; générateur et système de technique de mesure et de commande.

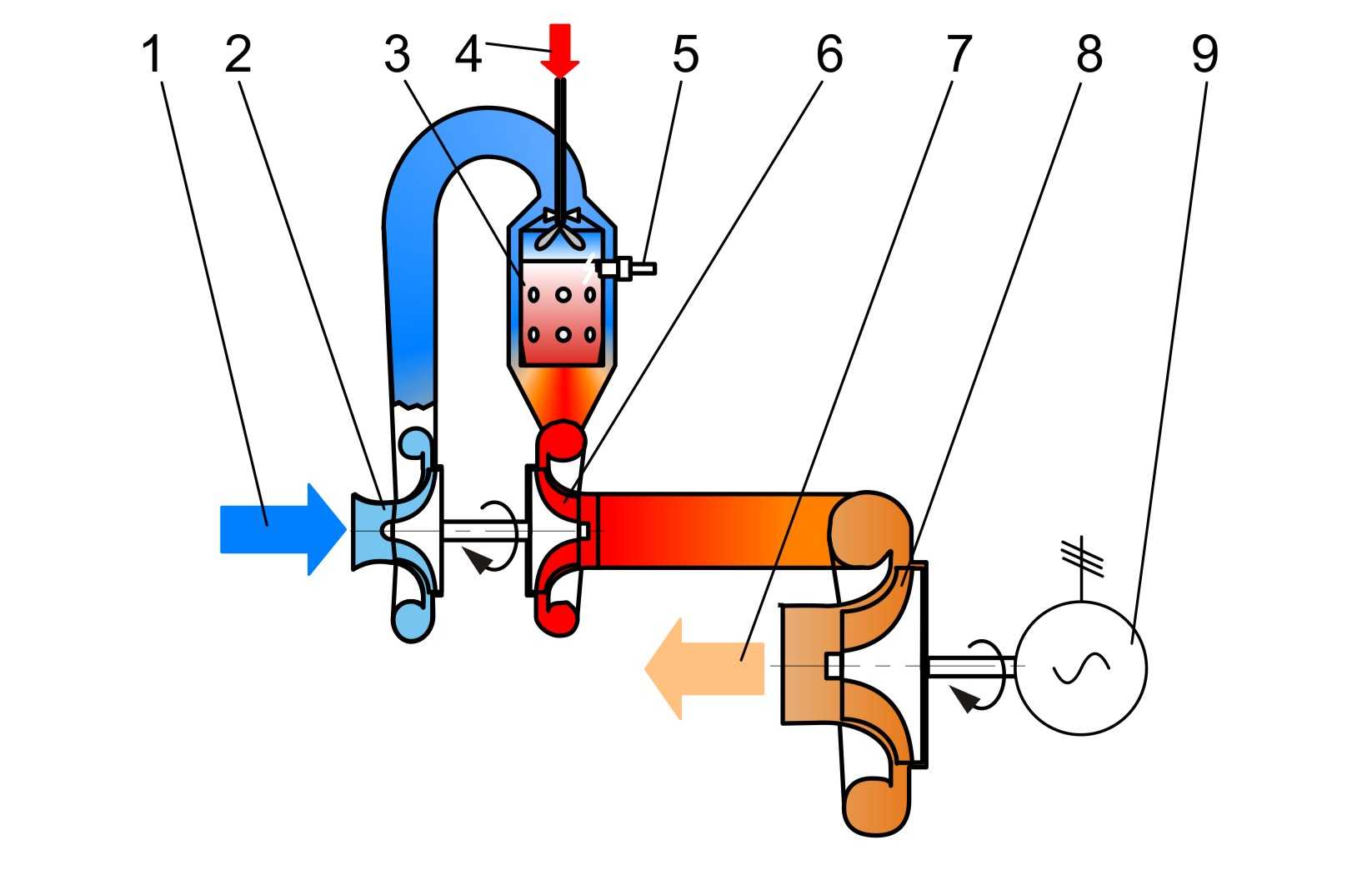

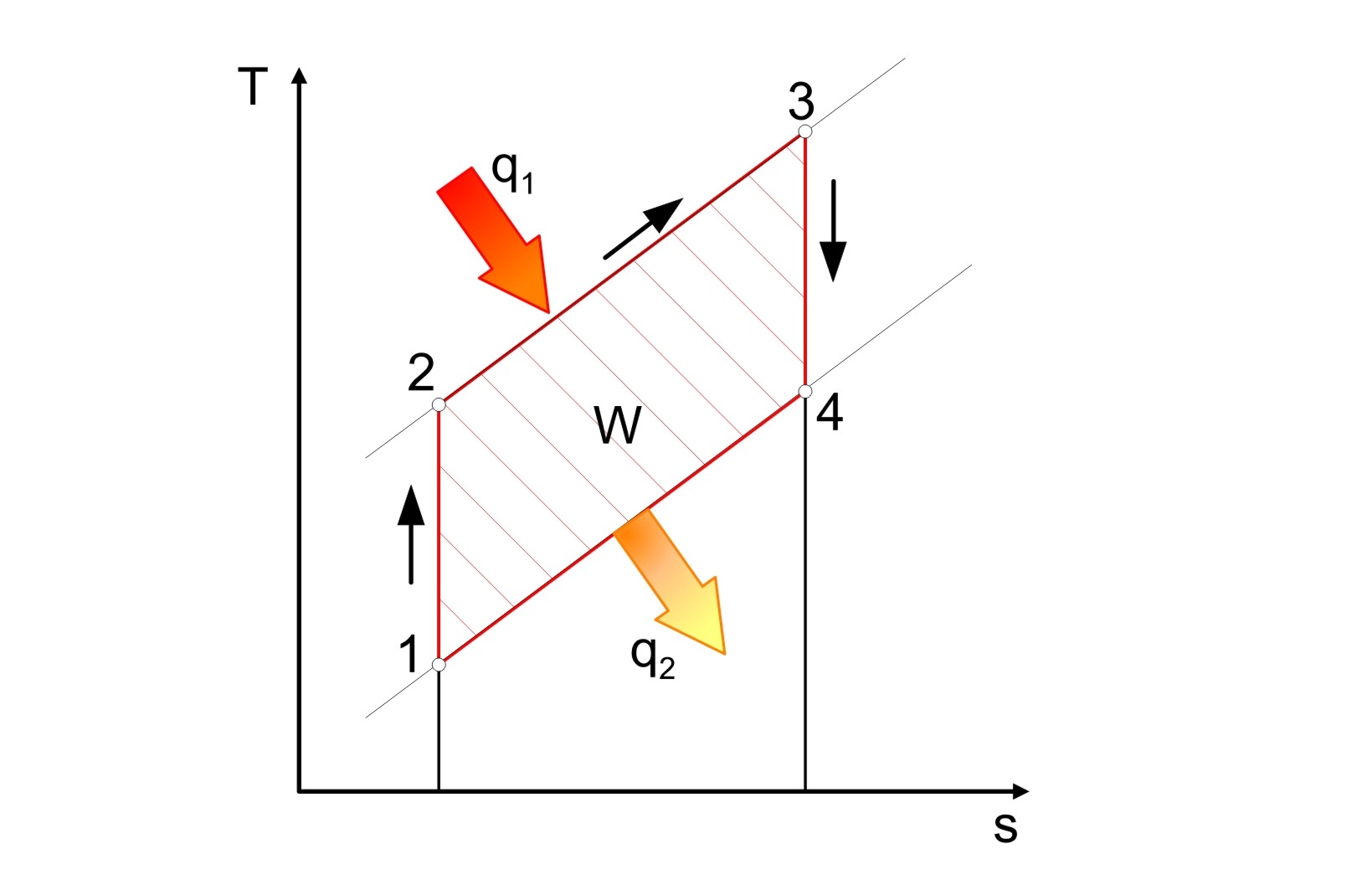

Lensemble complet sappelle turbine à gaz. La turbine à gaz fonctionne comme un cycle ouvert durant lequel lair est extrait de lenvironnement, puis réintroduit.
Lair ambiant aspiré est amené à une pression plus élevée dans le compresseur radial à un étage.
En entrant dans la chambre de combustion, seule une partie de lair est utilisée pour la combustion.
Cet air est ralenti à laide dun générateur de turbulences, jusquà ce que le combustible ajouté puisse brûler avec une flamme stable.
La plus grande partie de lair est utilisée pour refroidir les composants de la chambre de combustion, et mélangée aux gaz de la combustion à lextrémité de la chambre de combustion.
Dès lors, la température du gaz est réduite à la température dentrée admissible de la turbine.
De la chambre de combustion, le gaz passe dans la turbine radiale à un étage, et cède une partie de son énergie à la turbine.
Cette énergie actionne le compresseur. Dans la turbine de puissance, le gaz cède la partie restante de son énergie qui est transformée en énergie mécanique et actionne un générateur.
Lénergie électrique créée est dérivée via des résistances de freinage.
Le démarrage de la turbine à gaz seffectue à laide dun ventilateur de démarrage.
La vitesse de rotation, les températures, les pressions ainsi que les débits massiques de lair et du combustible sont enregistrés et affichés à laide de capteurs.
Les grandeurs caractéristiques sont déterminées.
ET 794 étudie le comportement dun système avec deux turbines indépendantes en disposition à double arbre.
En loccurrence, une turbine (turbine à haute pression) actionne le compresseur, et lautre turbine (turbine de puissance) fournit la puissance utile.
Les changements de puissance dans la turbine de puissance nont aucune influence sur le compresseur qui peut continuer à fonctionner à une vitesse de rotation optimale au meilleur point de rendement.
Le banc dessai comprend les composants suivants: compresseur, chambre de combustion cylindrique et turbine; système dalimentation en combustible; système de démarrage et dallumage; système de lubrification; turbine de puissance; générateur et système de technique de mesure et de commande.
Lensemble complet sappelle turbine à gaz. La turbine à gaz fonctionne comme un cycle ouvert durant lequel lair est extrait de lenvironnement, puis réintroduit.
Lair ambiant aspiré est amené à une pression plus élevée dans le compresseur radial à un étage.
En entrant dans la chambre de combustion, seule une partie de lair est utilisée pour la combustion.
Cet air est ralenti à laide dun générateur de turbulences, jusquà ce que le combustible ajouté puisse brûler avec une flamme stable.
La plus grande partie de lair est utilisée pour refroidir les composants de la chambre de combustion, et mélangée aux gaz de la combustion à lextrémité de la chambre de combustion.
Dès lors, la température du gaz est réduite à la température dentrée admissible de la turbine.
De la chambre de combustion, le gaz passe dans la turbine radiale à un étage, et cède une partie de son énergie à la turbine.
Cette énergie actionne le compresseur. Dans la turbine de puissance, le gaz cède la partie restante de son énergie qui est transformée en énergie mécanique et actionne un générateur.
Lénergie électrique créée est dérivée via des résistances de freinage.
Le démarrage de la turbine à gaz seffectue à laide dun ventilateur de démarrage.
La vitesse de rotation, les températures, les pressions ainsi que les débits massiques de lair et du combustible sont enregistrés et affichés à laide de capteurs.
Les grandeurs caractéristiques sont déterminées.
Contenu didactique / Essais
- détermination de la puissance sur larbre
- détermination de la consommation de combustible spécifique
- enregistrement de la courbe caractéristique de la turbine de puissance
- détermination du rendement du système
Les grandes lignes
- modèle simple dune turbine à gaz
- disposition à double arbre avec turbine haute pression et turbine de puissance
- panneau daffichage et de commande avec schéma de processus clair
- gaz propane comme combustible
- détermination de la puissance sur larbre
- détermination de la consommation de combustible spécifique
- enregistrement de la courbe caractéristique de la turbine de puissance
- détermination du rendement du système
Les grandes lignes
- modèle simple dune turbine à gaz
- disposition à double arbre avec turbine haute pression et turbine de puissance
- panneau daffichage et de commande avec schéma de processus clair
- gaz propane comme combustible
Poids: 310 Kg Delai de livraison estimé : 16 semaines
