Ref: EWTGUET508
ET 508 Simulateur d'un compresseur bi-étages (Réf. 061.50800)
Avec interface PC USB et logiciel inclus
Cet appareil d'essai permet de varier les paramètres du processus telles que la cylindrée, le volume mort, la vitesse de rotation ou l'état d'aspiration de l'air.
Le modèle peut simuler des états de fonctionnement jusqu'aux limites théoriques.

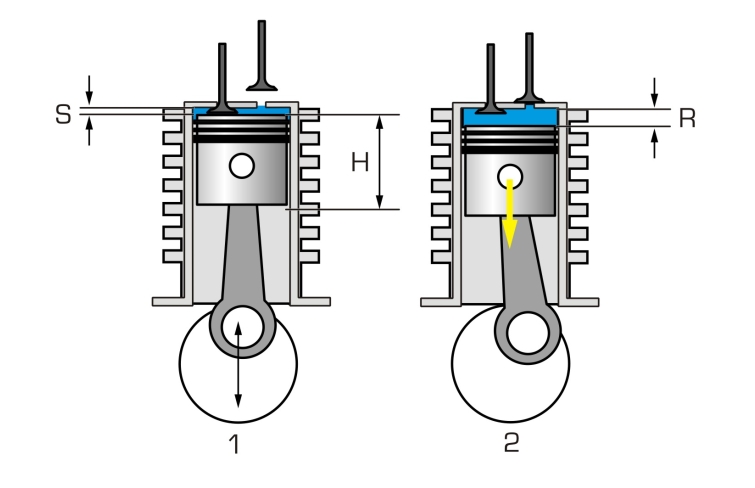

La signification du volume mort et de la détente secondaire est ainsi mise en évidence.

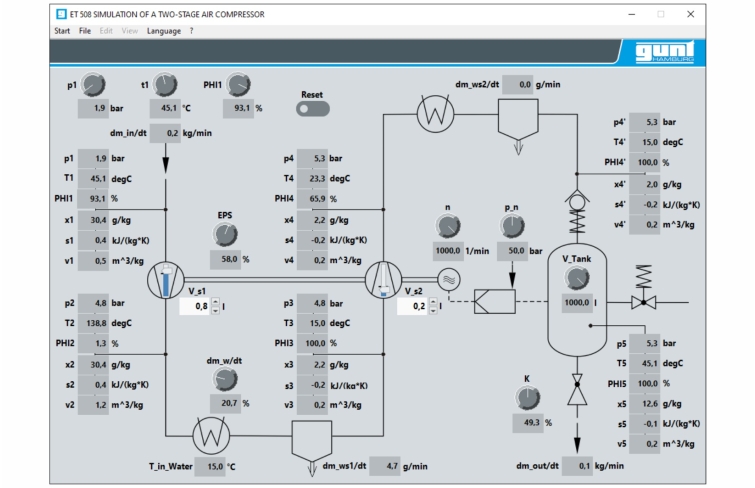

Les valeurs mesurées sont transmises vers un PC afin dy être évaluées à laide dun logiciel fourni.
La transmission des données au PC se fait par une interface USB.
Le modèle peut simuler des états de fonctionnement jusqu'aux limites théoriques.
La signification du volume mort et de la détente secondaire est ainsi mise en évidence.
Les valeurs mesurées sont transmises vers un PC afin dy être évaluées à laide dun logiciel fourni.
La transmission des données au PC se fait par une interface USB.
Contenu didactique / Essais
- principes de la compression à plusieurs étages
- représentation de la compression dans les diagrammes T,s et p,V
- condensation dans le refroidisseur intermédiaire et le refroidisseur secondaire
- régulation de pression à 2 points avec hystérésis
Les grandes lignes

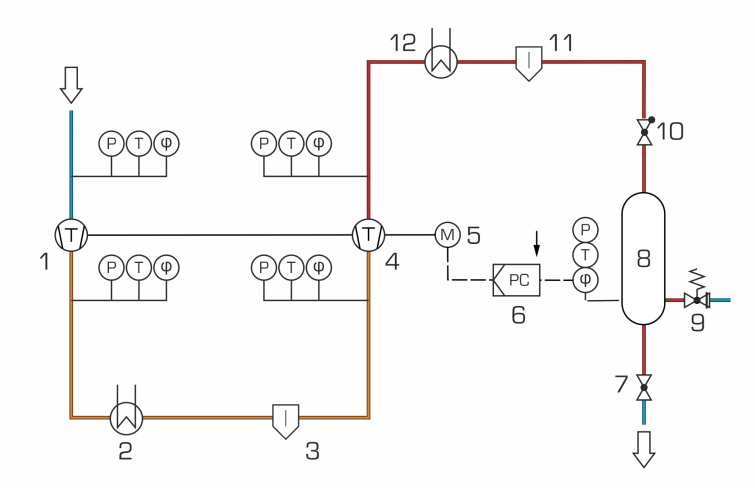

- simulation d'un compresseur avec refroidissement intermédiaire et secondaire
- principes de la compression à plusieurs étages
- représentation de la compression dans les diagrammes T,s et p,V
- condensation dans le refroidisseur intermédiaire et le refroidisseur secondaire
- régulation de pression à 2 points avec hystérésis
Les grandes lignes
- simulation d'un compresseur avec refroidissement intermédiaire et secondaire
Caractéristiques techniques
9 potentiomètres pour les ajustages suivants
- pression d'aspiration: 0...2bar abs.
- température d'aspiration: 0...100°C
- humidité relative de l'air: 0...100%
- débit massique d'agent de refroidissement: 0...100kg/h à 15°C
- position de la soupape d'étranglement: 0...100%
- pression nominale du réservoir: 0...50bar
- vitesse de rotation du moteur: 0...1000min^-1^
- volume du réservoir: 0...1000L
- volume mort relatif: 0...100%
Entrées et sorties
- 16 entrées analogiques, 1 sortie analogique
- 4 entrées/sorties numériques chaque
9 potentiomètres pour les ajustages suivants
- pression d'aspiration: 0...2bar abs.
- température d'aspiration: 0...100°C
- humidité relative de l'air: 0...100%
- débit massique d'agent de refroidissement: 0...100kg/h à 15°C
- position de la soupape d'étranglement: 0...100%
- pression nominale du réservoir: 0...50bar
- vitesse de rotation du moteur: 0...1000min^-1^
- volume du réservoir: 0...1000L
- volume mort relatif: 0...100%
Entrées et sorties
- 16 entrées analogiques, 1 sortie analogique
- 4 entrées/sorties numériques chaque
Informations logistiques
Dimensions et poids
Lxlxh: 600x350x480mm
Poids: env. 15kg
Necessaire au fonctionnement
PC avec Windows
Liste de livraison
1 appareil d'essai
1 CD avec logiciel GUNT + câble USB
1 notice
Lxlxh: 600x350x480mm
Poids: env. 15kg
Necessaire au fonctionnement
PC avec Windows
Liste de livraison
1 appareil d'essai
1 CD avec logiciel GUNT + câble USB
1 notice
Poids: 15 Kg Delai de livraison estimé : 16 semaines
