ET 431 Echangeurs de chaleur dans le circuit frigorifique (Réf. 061.43100)
Les é changeurs de chaleur sont des composants é lé mentaires des installations frigorifiques.
Lors du refroidissement, ceux-ci servent à l'absorption d'é nergie de l'agent ré frigé rant par é vaporation.
Lors du chauffage, ceux-ci libè rent l'é nergie par condensation de l'agent ré frigé rant.
Ils ont aussi utilisé s pour la transmission de l'é nergie interne lors de la surchauffe ou du surrefroidissement de l'agent ré frigé rant.
On fait la diffé rence selon le type de fluides entre les é changeurs de chaleur air / agent ré frigé rant, eau / agent ré frigé rant et agent ré frigé rant / agent ré frigé rant.

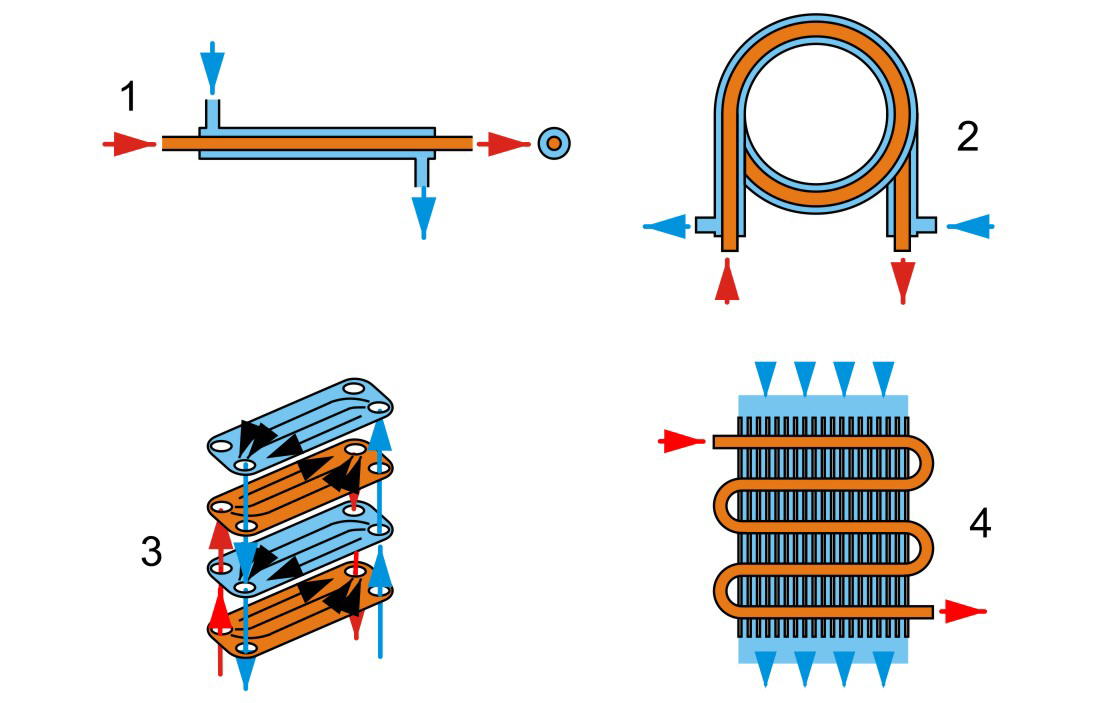

Selon la structure constructive, on fait encore la diffé rence entre les é changeurs de chaleur coaxiaux, à tube à ailettes, à plaques ou à faisceau de tubes.

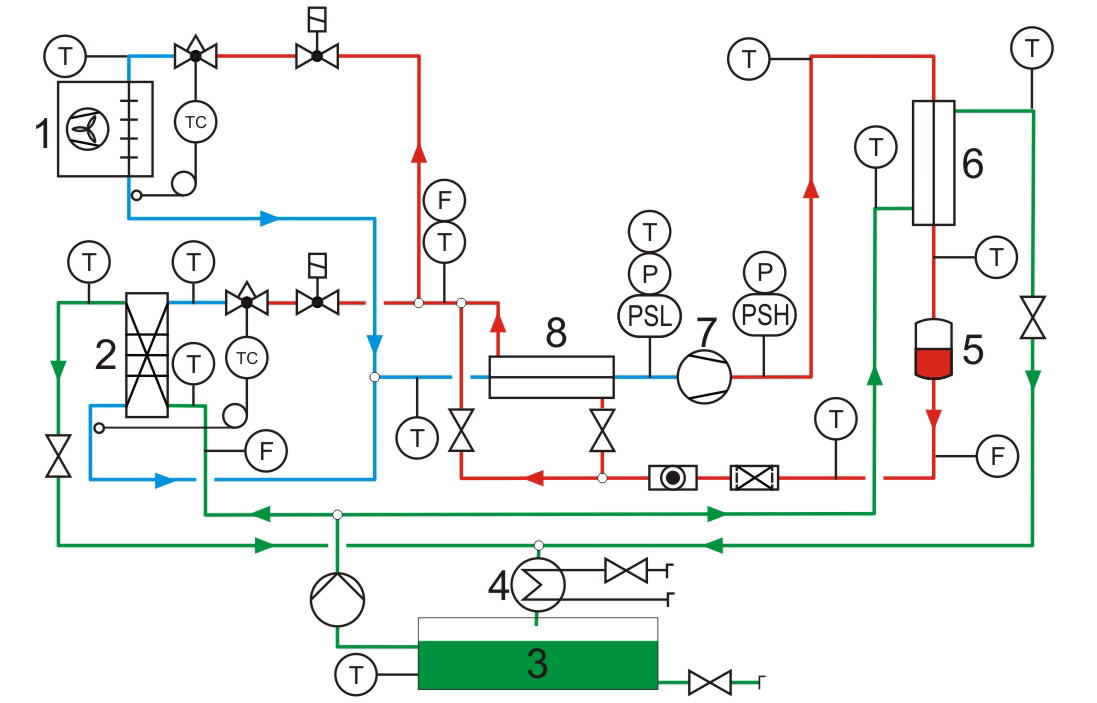

Le circuit frigorifique du banc d'essai ET 431 comporte comme é vaporateur un é changeur de chaleur à tube à ailettes chauffé par air et un é changeur de chaleur à plaques chauffé par eau, un é changeur de chaleur coaxial comme surchauffeur et un é changeur de chaleur à serpentin refroidi par eau comme condenseur.
Il s'agit là des types d'é changeurs de chaleur les plus utilisé s en gé nie frigorifique qui remplissent diffé rentes fonctions selon le type d'installation.
De cette maniè re, un é changeur de chaleur à tube à ailettes peut par exemple servir de condenseur.

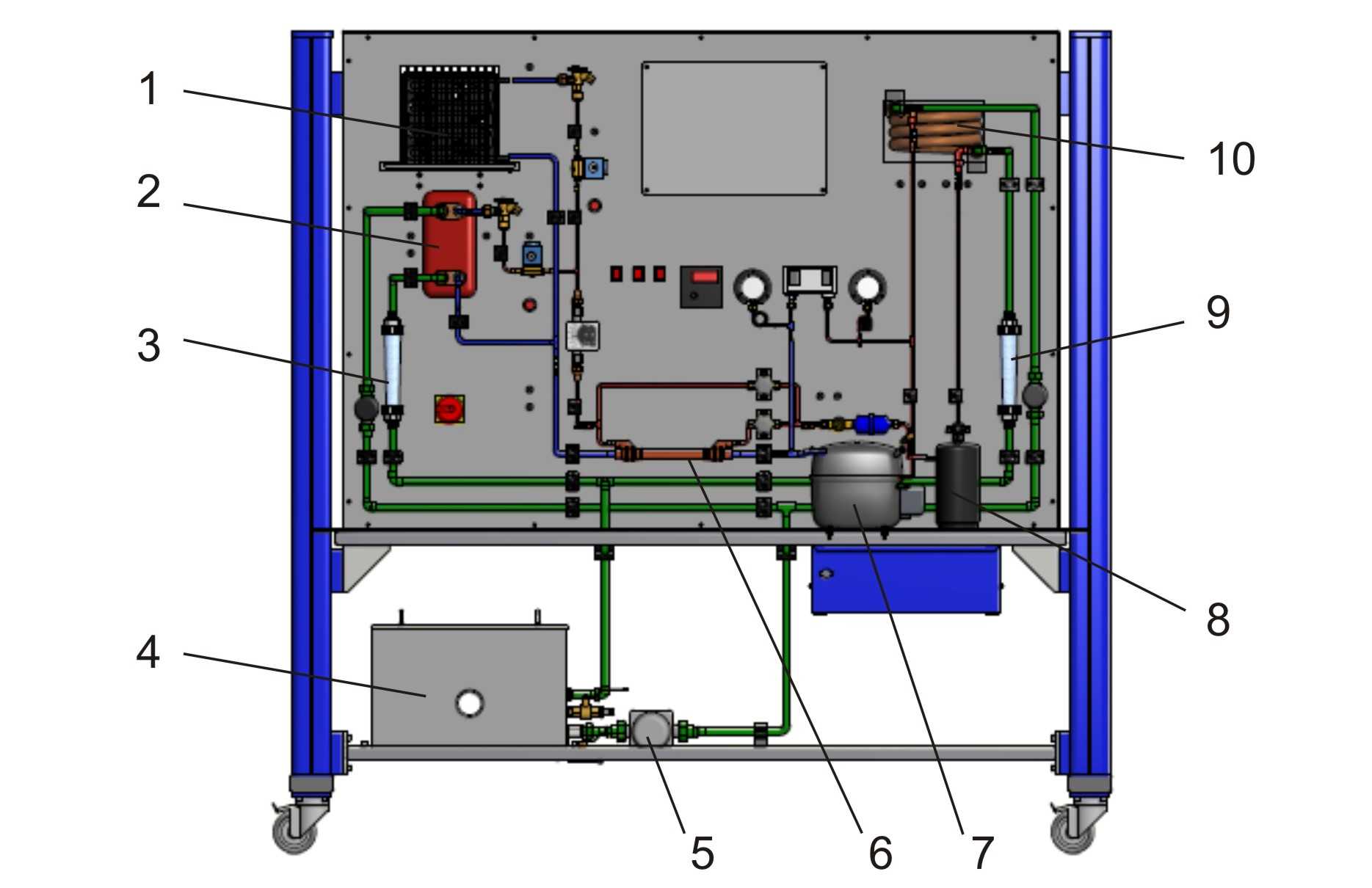

Les composants sont disposé s de maniè re visible sur la face avant.
Les flux é nergé tiques transmis peuvent ainsi ê tre dé terminé s par la mesure des dé bits massiques et des tempé ratures d'entré e et de sortie.
La documentation didactique bien structuré e expose les principes de base et guide l´é tudiant dans la ré alisation des essais.
Lors du refroidissement, ceux-ci servent à l'absorption d'é nergie de l'agent ré frigé rant par é vaporation.
Lors du chauffage, ceux-ci libè rent l'é nergie par condensation de l'agent ré frigé rant.
Ils ont aussi utilisé s pour la transmission de l'é nergie interne lors de la surchauffe ou du surrefroidissement de l'agent ré frigé rant.
On fait la diffé rence selon le type de fluides entre les é changeurs de chaleur air / agent ré frigé rant, eau / agent ré frigé rant et agent ré frigé rant / agent ré frigé rant.
Selon la structure constructive, on fait encore la diffé rence entre les é changeurs de chaleur coaxiaux, à tube à ailettes, à plaques ou à faisceau de tubes.
Le circuit frigorifique du banc d'essai ET 431 comporte comme é vaporateur un é changeur de chaleur à tube à ailettes chauffé par air et un é changeur de chaleur à plaques chauffé par eau, un é changeur de chaleur coaxial comme surchauffeur et un é changeur de chaleur à serpentin refroidi par eau comme condenseur.
Il s'agit là des types d'é changeurs de chaleur les plus utilisé s en gé nie frigorifique qui remplissent diffé rentes fonctions selon le type d'installation.
De cette maniè re, un é changeur de chaleur à tube à ailettes peut par exemple servir de condenseur.
Les composants sont disposé s de maniè re visible sur la face avant.
Les flux é nergé tiques transmis peuvent ainsi ê tre dé terminé s par la mesure des dé bits massiques et des tempé ratures d'entré e et de sortie.
La documentation didactique bien structuré e expose les principes de base et guide l´é tudiant dans la ré alisation des essais.
Contenu didactique / Essais
- diffé rents é changeurs de chaleur et leur utilisation
en gé nie frigorifique
-- é changeur de chaleur à serpentin
-- é changeur de chaleur à tubes à ailettes
-- é changeur de chaleur coaxial
-- é changeur de chaleur à plaques
- dé couvrir le bon emplacement de montage
- dé terminer les flux é nergé tiques
- influence de la surchauffe et du surrefroidissement de l'agent ré frigé rant sur le cycle
- structure d'une installation frigorifique à compression
- repré sentation du cycle sur le diagramme log p,h
Les grandes lignes
- É changeur de chaleur typique en gé nie frigorifique
- Diffé rents fluides: air / agent ré frigé rant, agent ré frigé rant / agent ré frigé rant et eau / agent ré frigé rant
- Influence de la surchauffe et du surrefroidissement de l'agent ré frigé rant sur le cycle
Les caracté ristiques techniques
Compresseur
- puissance frigorifique: 625W à -5/32º C
- puissance absorbé e: 358W à -10/32º C
Ré servoir: 1,3L
Plages de mesure
- pression: -1...9bar / -1...24bar
- tempé rature: 12x -5...105º C, 1x 0...60º C
- dé bit: 1x 2...27L/h (R134a), 2x 20...250L/h
- diffé rents é changeurs de chaleur et leur utilisation
en gé nie frigorifique
-- é changeur de chaleur à serpentin
-- é changeur de chaleur à tubes à ailettes
-- é changeur de chaleur coaxial
-- é changeur de chaleur à plaques
- dé couvrir le bon emplacement de montage
- dé terminer les flux é nergé tiques
- influence de la surchauffe et du surrefroidissement de l'agent ré frigé rant sur le cycle
- structure d'une installation frigorifique à compression
- repré sentation du cycle sur le diagramme log p,h
Les grandes lignes
- É changeur de chaleur typique en gé nie frigorifique
- Diffé rents fluides: air / agent ré frigé rant, agent ré frigé rant / agent ré frigé rant et eau / agent ré frigé rant
- Influence de la surchauffe et du surrefroidissement de l'agent ré frigé rant sur le cycle
Les caracté ristiques techniques
Compresseur
- puissance frigorifique: 625W à -5/32º C
- puissance absorbé e: 358W à -10/32º C
Ré servoir: 1,3L
Plages de mesure
- pression: -1...9bar / -1...24bar
- tempé rature: 12x -5...105º C, 1x 0...60º C
- dé bit: 1x 2...27L/h (R134a), 2x 20...250L/h
Informations logistiques
Dimensions et poids
Lxlxh: 1900x800x1900mm
Poids: env. 255kg
Né cessaire au fonctionnement
230V, 50Hz, 1 phase
Raccord d'eau, drain
Lxlxh: 1900x800x1900mm
Poids: env. 255kg
Né cessaire au fonctionnement
230V, 50Hz, 1 phase
Raccord d'eau, drain
Poids: 255 Kg Delai de livraison estimé : 16 semaines
