On prête particulièrement attention pour ce banc dessai à rendre transparente les procédures thermodynamiques dans linstallation frigorifique.
Les puissances du compresseur, de lévaporateur et du condenseur peuvent être mesurées.
Des points de mesure de pression et de température sont situés sur tous les points pertinents de sorte que les pertes de pression et de chaleur dans linstallation frigorifique puissent aussi être étudiées de manière précise.

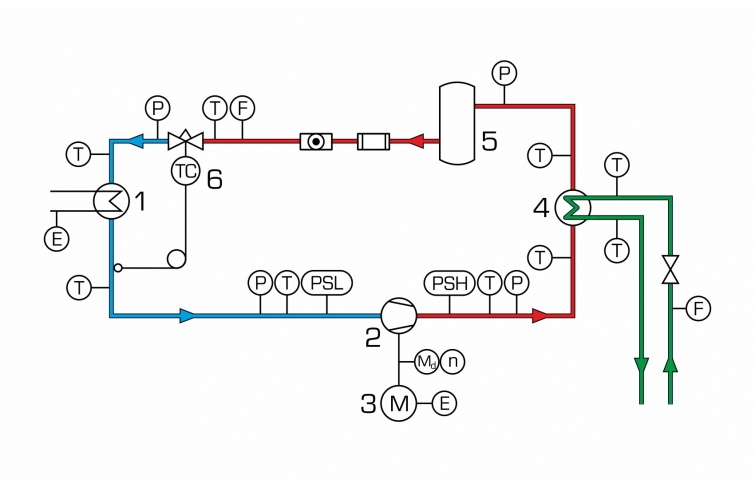

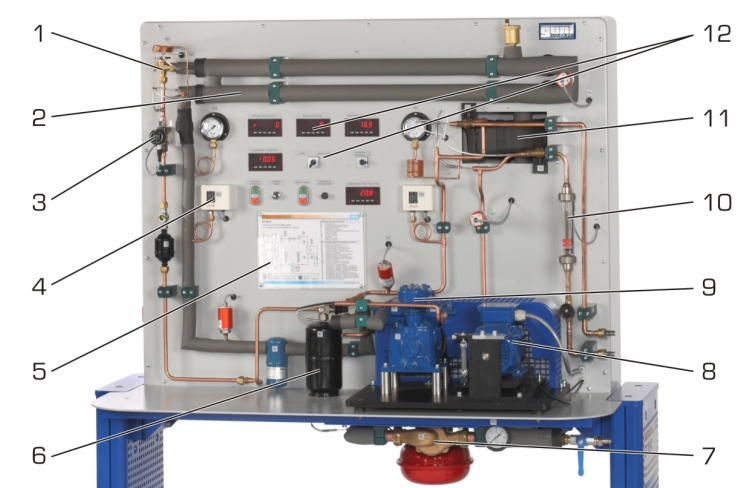

Le circuit frigorifique du ET 351C comporte un compresseur ouvert à vitesse de rotation variable, un condenseur refroidi par eau, une soupape de détente thermostatique et un évaporateur chauffé par un circuit deau chaude.
Lentraînement du compresseur se produit par le biais dun moteur suspendu pivotant pourvu dun convertisseur de fréquence pour lajustage de la vitesse de rotation.
Un capteur de charge permet la mesure du couple dentraînement.
La puissance mécanique dentraînement du compresseur peut être déterminée par la vitesse de rotation.
La puissance de chauffe du circuit deau chaude est ajustable en continu et est affichée.
La puissance du condenseur émise est mesurée par le débit deau de refroidissement.

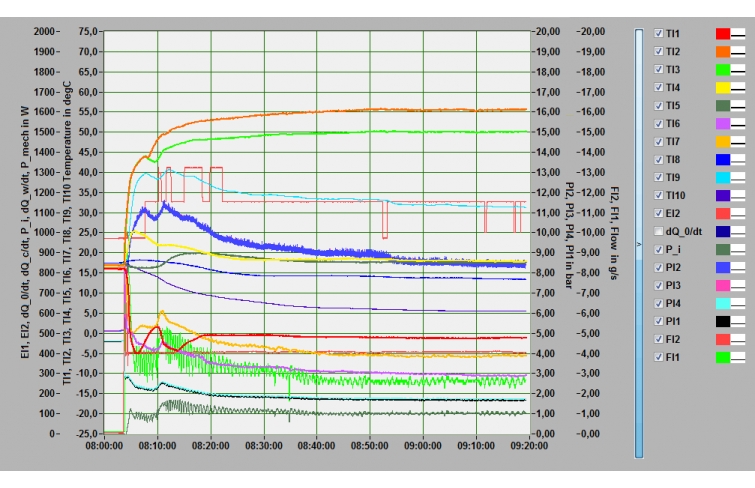

Les valeurs mesurées sont transmises vers un PC afin dy être évaluées à laide dun logiciel fourni.

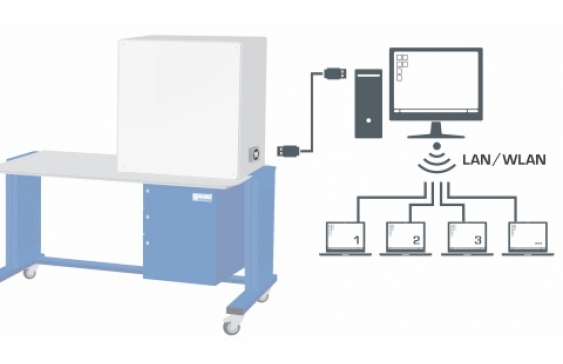

La transmission des données au PC se fait par une interface USB.

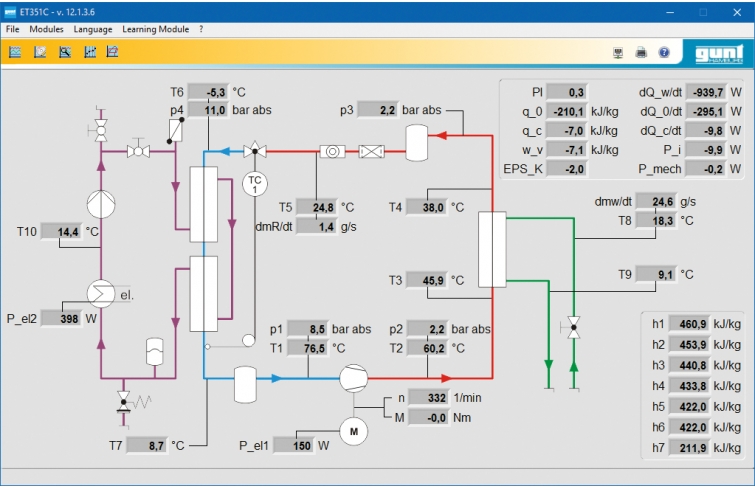

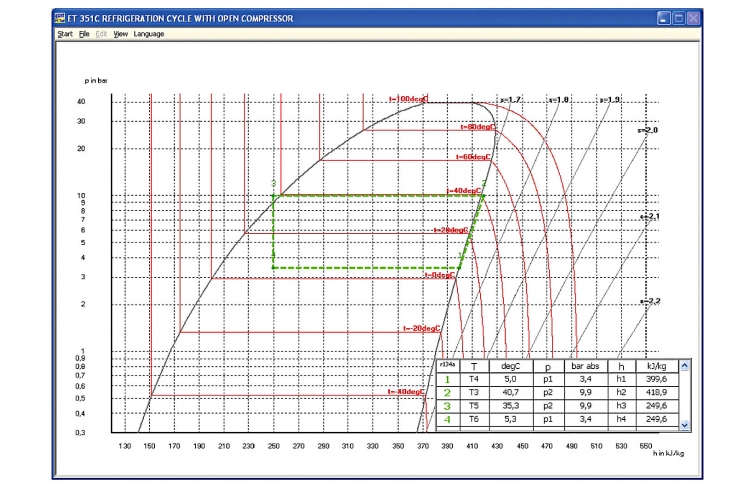

Le logiciel permet la représentation du processus sur le diagramme log p,h et affiche les grandeurs caractéristiques les plus importantes du processus comme par exemple le rapport de pression de compression et les coefficients de performance.

Techniques > Thermique > Génie frigorifique et climatique > Génie frigorifique - thermodynamique du cycle frigorifique
Techniques > Mécanique des fluides > Thermodynamique

Poids: 120 Kg
Delai de livraison estimé : 16 semaines
