Ref: EWTGUET250.01
ET 250.01 Photovoltaïque en fonctionnement sur le réseau (Réf. 061.25001)
Module d'extension pour l'ET 250 avec des composants pour l'alimentation d'un réseau public
Différents composants de l'installation sont requis pour l'alimentation d'un réseau électrique public en électricité solaire.
Ces composants garantissent la transformation et l'enregistrement de l'électricité solaire ainsi que la sécurité de l'installation.

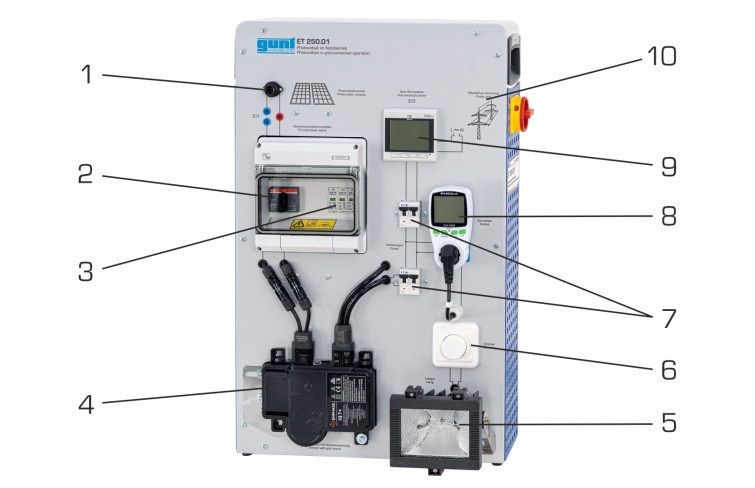

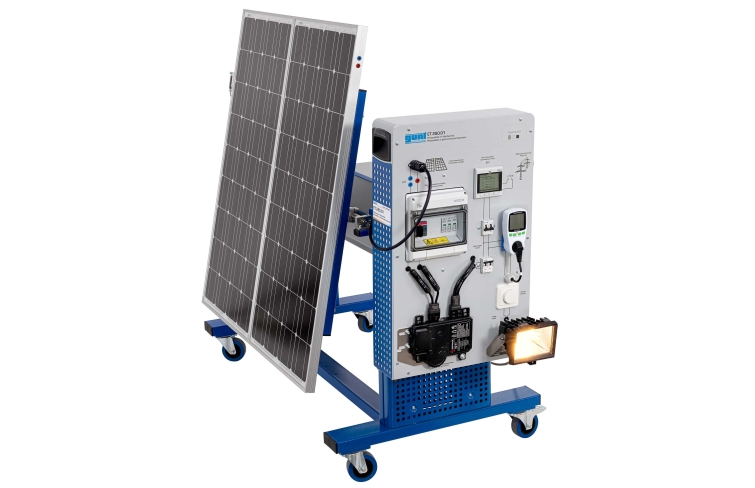

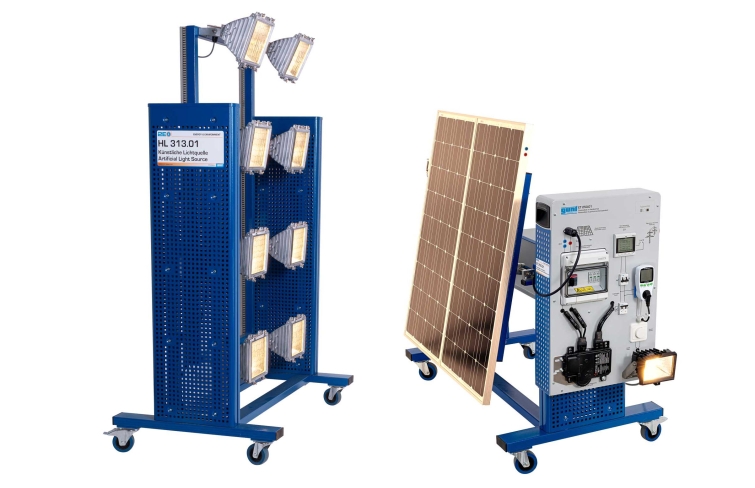

Le module d'essai ET 250.01 comprend ces composants et est destiné à compléter le banc dessai ET 250.

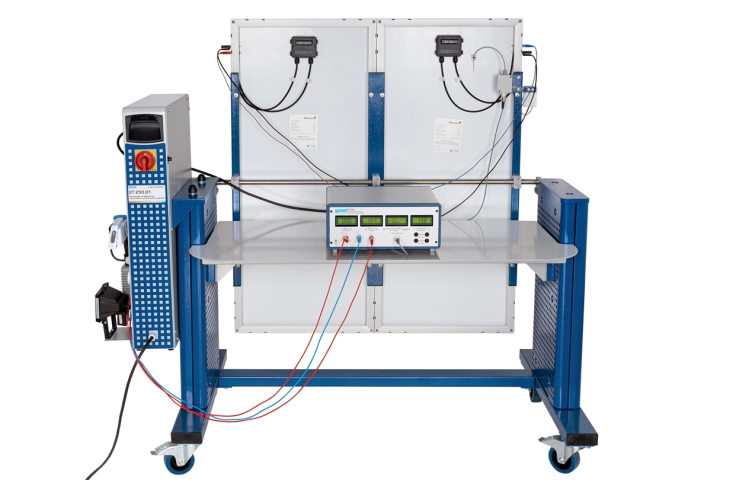

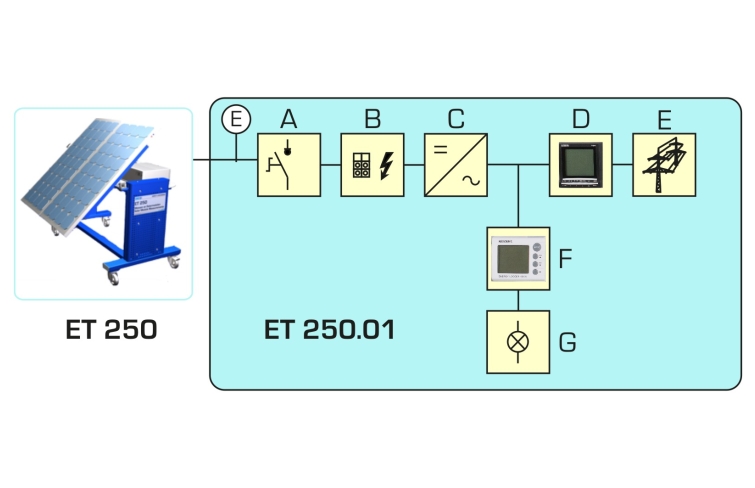

Le courant continu produit est transféré des modules solaires photovoltaïques jusqu'à la fiche de raccordement de l'ET 250.01 par l'intermédiaire d'une liaison électrique à l'ET 250.
Le courant continu circule jusqu'à l'onduleur en passant par les dispositifs de protection de l'ET 250.01.
La conversion du courant continu en courant alternatif a lieu dans l'onduleur.
L'onduleur optimise l'électricité et la tension, permettant aux modules solaires photovoltaïques de fonctionner à puissance maximale.
Le niveau et la fréquence de la tension alternative présente à la sortie de l'onduleur permettent l'alimentation du réseau public.
La quantité d'électricité ainsi introduite est enregistrée au moyen d'un compteur électrique moderne à deux directions et la quantité d'électricité pour consommation propre est enregistrée au moyen d'un compteur électrique d'énergie.
La comparaison de la puissance électrique du côté courant continu et du côté courant alternatif permet de déterminer le rendement de l'onduleur.
Des essais complémentaires permettent d'étudier le rapport entre rendement et puissance disponible.
Ces composants garantissent la transformation et l'enregistrement de l'électricité solaire ainsi que la sécurité de l'installation.
Le module d'essai ET 250.01 comprend ces composants et est destiné à compléter le banc dessai ET 250.
Le courant continu produit est transféré des modules solaires photovoltaïques jusqu'à la fiche de raccordement de l'ET 250.01 par l'intermédiaire d'une liaison électrique à l'ET 250.
Le courant continu circule jusqu'à l'onduleur en passant par les dispositifs de protection de l'ET 250.01.
La conversion du courant continu en courant alternatif a lieu dans l'onduleur.
L'onduleur optimise l'électricité et la tension, permettant aux modules solaires photovoltaïques de fonctionner à puissance maximale.
Le niveau et la fréquence de la tension alternative présente à la sortie de l'onduleur permettent l'alimentation du réseau public.
La quantité d'électricité ainsi introduite est enregistrée au moyen d'un compteur électrique moderne à deux directions et la quantité d'électricité pour consommation propre est enregistrée au moyen d'un compteur électrique d'énergie.
La comparaison de la puissance électrique du côté courant continu et du côté courant alternatif permet de déterminer le rendement de l'onduleur.
Des essais complémentaires permettent d'étudier le rapport entre rendement et puissance disponible.
Contenu didactique / Essais
- composants empruntés à la pratique de l'exploitation de l'électricité solaire sur le réseau public
- fonction du disjoncteur à courant continu et de la protection contre les surtensions
- fonction d'un onduleur connecté au réseau avec optimisation de la puissance (MPPT)
- influence de la charge sur le rendement de l'onduleur
- fonction des compteurs électriques modernes
Les grandes lignes
- composants conformes à la pratique pour l'alimentation d'un réseau public en électricité solaire
- onduleur avec surveillance du réseau et optimisation de la puissance
- compteur électrique moderne à deux directions pour l'enregistrement de la quantité d'électricité reçue et fournie
- lampe halogène à intensité variable pour essais avec charge électrique variable
Les caractéristiques techniques
Disjoncteur à courant continu
- intensité: max. 30A
- tension nominale: 1000V
Parasurtenseur:
- courant de décharge nominal: 20kA
Onduleur pour le fonctionnement sur le réseau
- puissance d'entrée nominale: 150W
- puissance de sortie max.: 125W
- rendement max.: 89%
Compteur électrique à deux directions
- fréquence nominale: 50Hz
- tension nominale 230V
230V, 50Hz, 1 phase
- composants empruntés à la pratique de l'exploitation de l'électricité solaire sur le réseau public
- fonction du disjoncteur à courant continu et de la protection contre les surtensions
- fonction d'un onduleur connecté au réseau avec optimisation de la puissance (MPPT)
- influence de la charge sur le rendement de l'onduleur
- fonction des compteurs électriques modernes
Les grandes lignes
- composants conformes à la pratique pour l'alimentation d'un réseau public en électricité solaire
- onduleur avec surveillance du réseau et optimisation de la puissance
- compteur électrique moderne à deux directions pour l'enregistrement de la quantité d'électricité reçue et fournie
- lampe halogène à intensité variable pour essais avec charge électrique variable
Les caractéristiques techniques
Disjoncteur à courant continu
- intensité: max. 30A
- tension nominale: 1000V
Parasurtenseur:
- courant de décharge nominal: 20kA
Onduleur pour le fonctionnement sur le réseau
- puissance d'entrée nominale: 150W
- puissance de sortie max.: 125W
- rendement max.: 89%
Compteur électrique à deux directions
- fréquence nominale: 50Hz
- tension nominale 230V
230V, 50Hz, 1 phase
Informations logistiques
Dimensions et poids
Lxlxh: 570x320x820mm
Poids: env. ca. 28kg
Liste de livraison
1 appareil dessai
1 documentation didactique
Lxlxh: 570x320x820mm
Poids: env. ca. 28kg
Liste de livraison
1 appareil dessai
1 documentation didactique
