ET 210 Principes de base des éoliennes (Réf. 061.21000)

Avec interface PC USB et logiciel inclus

Nouveau

Sur les éoliennes modernes, la puissance absorbée issue du vent est ajustée aux différentes conditions de vent.

Sur la plage de vents forts, on limite la puissance absorbée afin de protéger l´ installation.

C´ est à cela que sert le calage des pales.

Il permet de modifier l´ angle des forces s´ exerçant sur une pale.

Sur la plage de vents ordinaires, la puissance absorbée est optimisée par des systèmes de générateurs à vitesse variable.

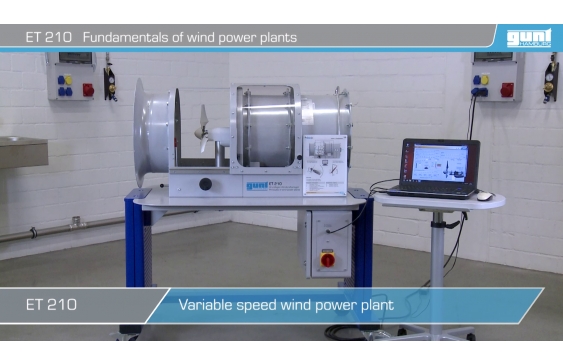

L´ ET 210 montre le fonctionnement d´ une éolienne avec calage des pales et générateur à vitesse variable.

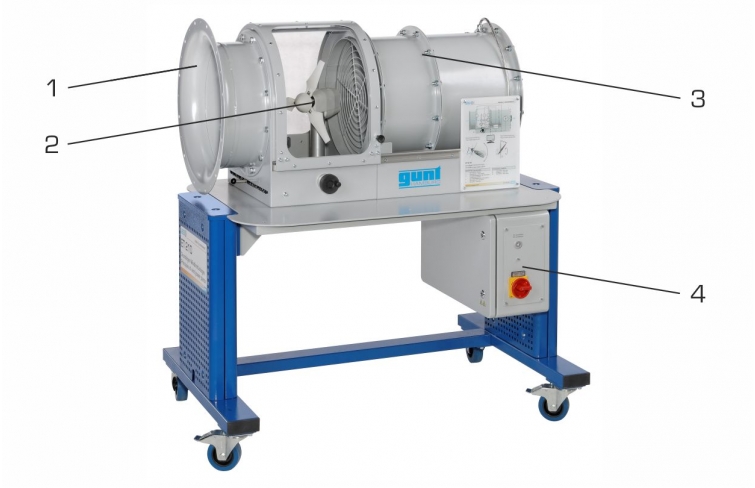

L´éolienne est posée sur un mât dans une soufflerie.

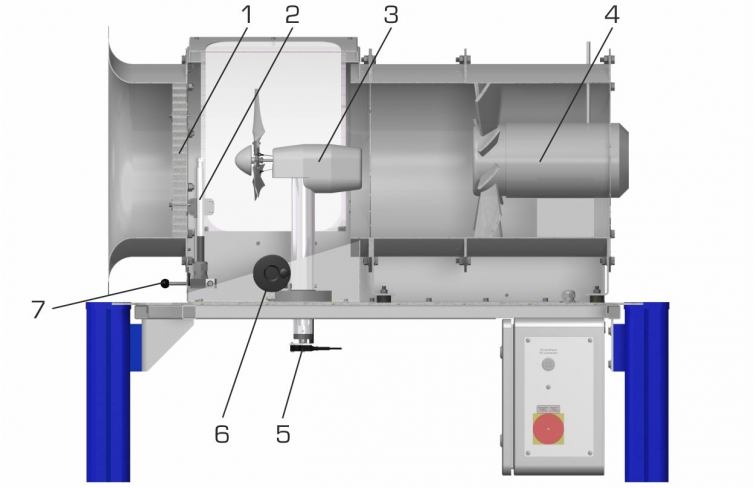

L´écoulement d´ air est généré par un ventilateur dont la vitesse de rotation est ajustable.

Un redresseur d´écoulement assure l´ homogénéité de l´écoulement et empêche la formation de tourbillons.

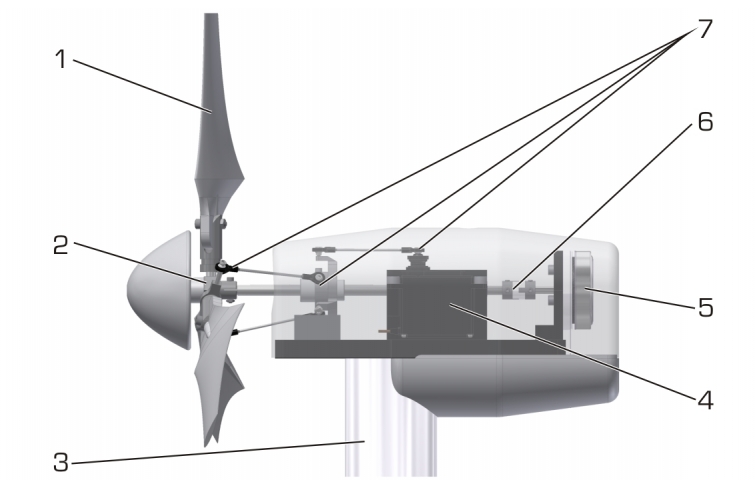

Un rotor à trois pales entraîne directement le générateur.

Afin de réaliser différents points de fonctionnement, la vitesse de rotation de consigne pour le rotor peut être saisie.

L´ angle de calage des pales du rotor est modifié au moyen d´ un servomoteur.

L´ angle de l´ axe du rotor par rapport à la direction du vent (angle de lacet) peut être ajusté à l´ aide d´ une roue à main.

La vitesse de rotation du rotor est enregistrée avec précision par des capteurs Hall intégrés dans le générateur.

La vitesse du vent est mesurée par un capteur de vitesse du vent qui peut être ajusté horizontalement, ce qui permet d´ enregistrer la vitesse moyenne du vent sur toute la surface du rotor.

L´ angle de lacet est mesuré par un capteur d´ angle.

La commande et l´ utilisation de l´ appareil d´ essai s´ effectuent par l´ intermédiaire d´ un PC (non compris dans la livraison) avec logiciel GUNT connecté par une interface USB.

Le logiciel GUNT compatible réseau permet l´ observation, l´ acquisition et l´évaluation des essais sur un nombre illimité de postes de travail via le réseau propre au client avec une seule licence.

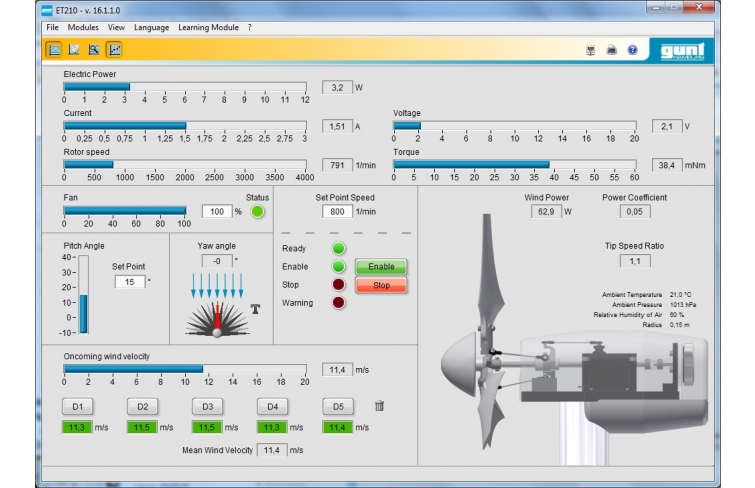

Le logiciel GUNT calcule la puissance électrique transformée, le couple du générateur ainsi que les caractéristiques spécifiques de l´ installation.

Les pales peuvent être facilement remplacées. Pour éviter tout risque, la soufflerie est fermée pendant les essais.

Un capot de protection transparent assure un fonctionnement sécurisé.



Contenu didactique / Essais


- transformation de l´énergie cinétique en énergie électrique

- adaptation de la puissance par le biais

de l´ ajustage de la vitesse de rotation

du calage des pales

- comportement avec des vents incidents obliques

- enregistrement de caractéristiques

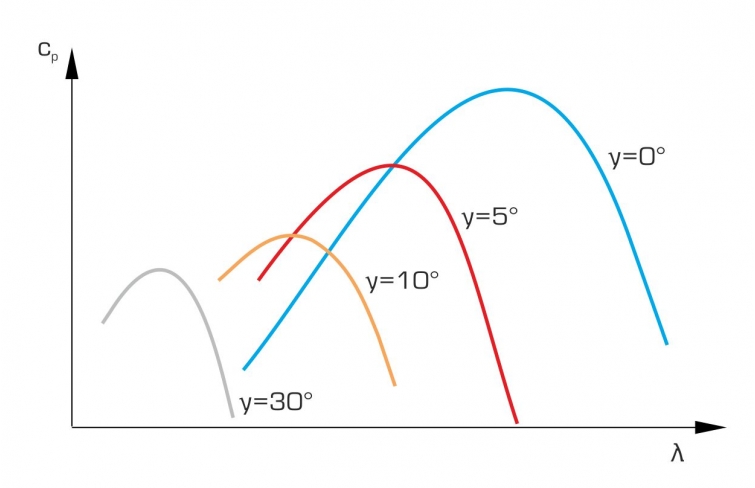

- détermination du coefficient de puissance

en fonction de la vitesse spécifique et de l´ angle de calage des pales

en fonction de la vitesse spécifique et de l´ angle de lacet

- comparaison de différentes formes de pales

- GUNT-E-Learning

cours multimédia en ligne sur les principes de base de l´énergie éolienne

apprentissage indépendant du temps et du lieu

accès via un navigateur Internet

contrôle par un examen ciblé du contenu didactique



Les grandes lignes

- éolienne à vitesse de rotation variable

- calage des pales et ajustage de l´ angle de lacet

- capacité de mise en réseau: observer, acquérir, évaluer des essais via le réseau propre au client



Caractéristiques techniques


Éolienne

- diamètre du rotor: 0,3m

- nombre de pales: 3

- puissance électrique nominale: env. 6W

- vitesse de vent nominale: 10m/s

- vitesse nominale: 2865min-1

- vitesse spécifique de conception: 4,5

- calage des pales: 0...30º

- poids: env. 1,6kg

- nacelle: Lxlxh: env. 270x65x90mm

Générateur

- tension nominale: 12V

- courant nominal: 2,02A

Soufflerie

- diamètre: 400mm

Ventilateur axial

- max. débit volumétrique: 6860m3/h

- puissance absorbée max.: 1,1kW



Plages de mesure

- vitesse du vent: 1...15m/s

- vitesse de rotation: 0...4000min-1

- courant: ±2,02A

- angle de lacet: ±40º



230V, 50Hz, 1 phase



Informations logistiques
Dimensions et poids

Lxlxh: env. 1240x790x1330mm

Poids: env. 130kg



Necessaire au fonctionnement

PC avec Windows recommandé



Liste de livraison

1 appareil d´ essai

1 CD avec logiciel GUNT + câble USB

1 documentation didactique

1 jeu d´ accessoires



Poids: 143 Kg
Delai de livraison estimé : 5 semaines
ET210 Maquette Eolien
