Ref: EWTGUCE702
CE 702 Traitement anaérobie de l'eau et réacteur UASB pour production biogaz (Réf. 083.70200)
Avec interface PC USB et logiciel inclus
Le CE 702 dé montre le traitement anaé robie biologique de l´ eau.

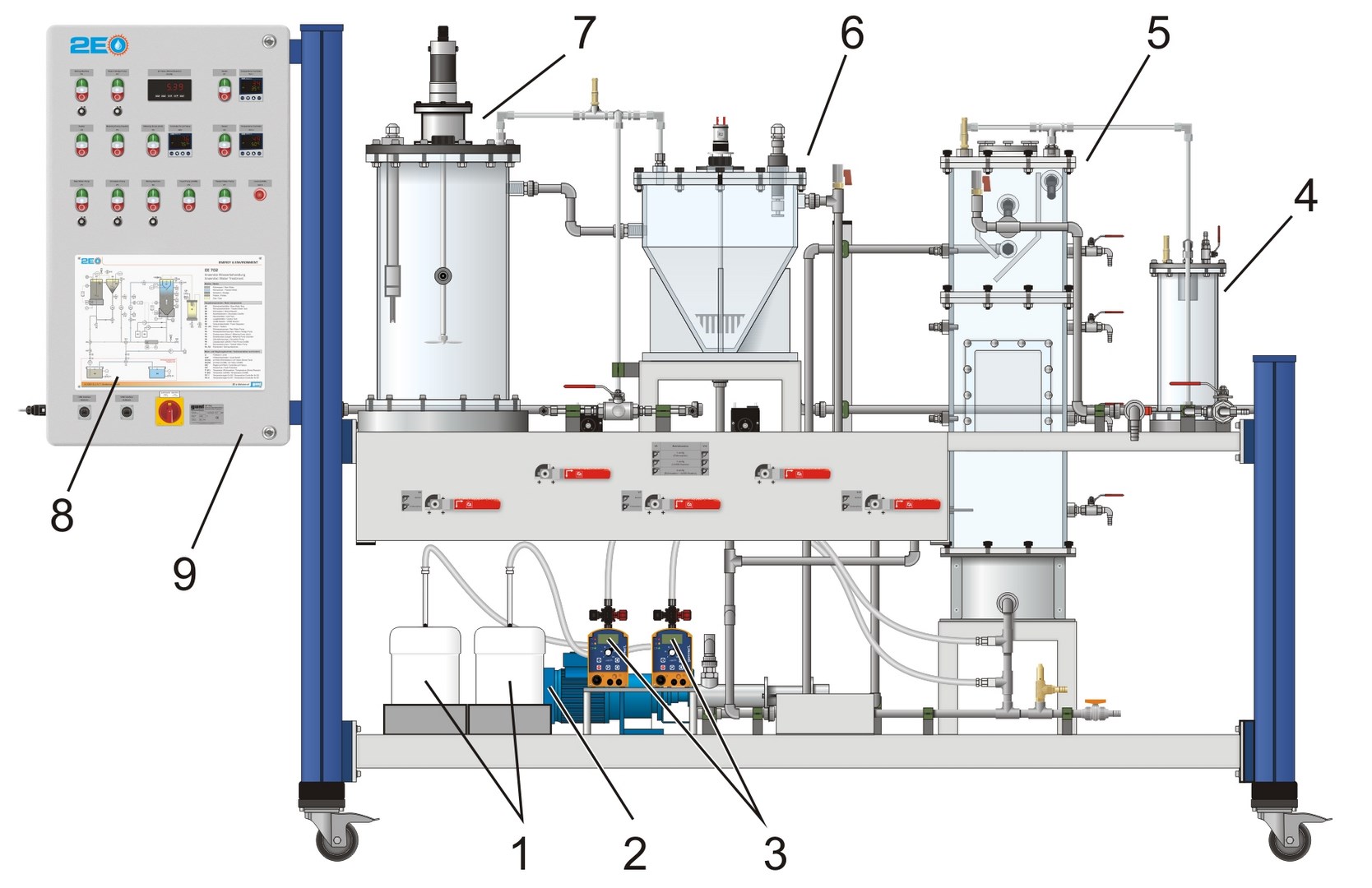

Le banc d´ essai est principalement composé de deux unité s:
- ré servoir de mé lange avec dé canteur secondaire
- ré acteur UASB
Les deux unité s peuvent ê tre utilisé es ensemble ou sé paré ment.
Un mode de fonctionnement aussi bien en une é tape qu´ en deux é tapes est donc possible.

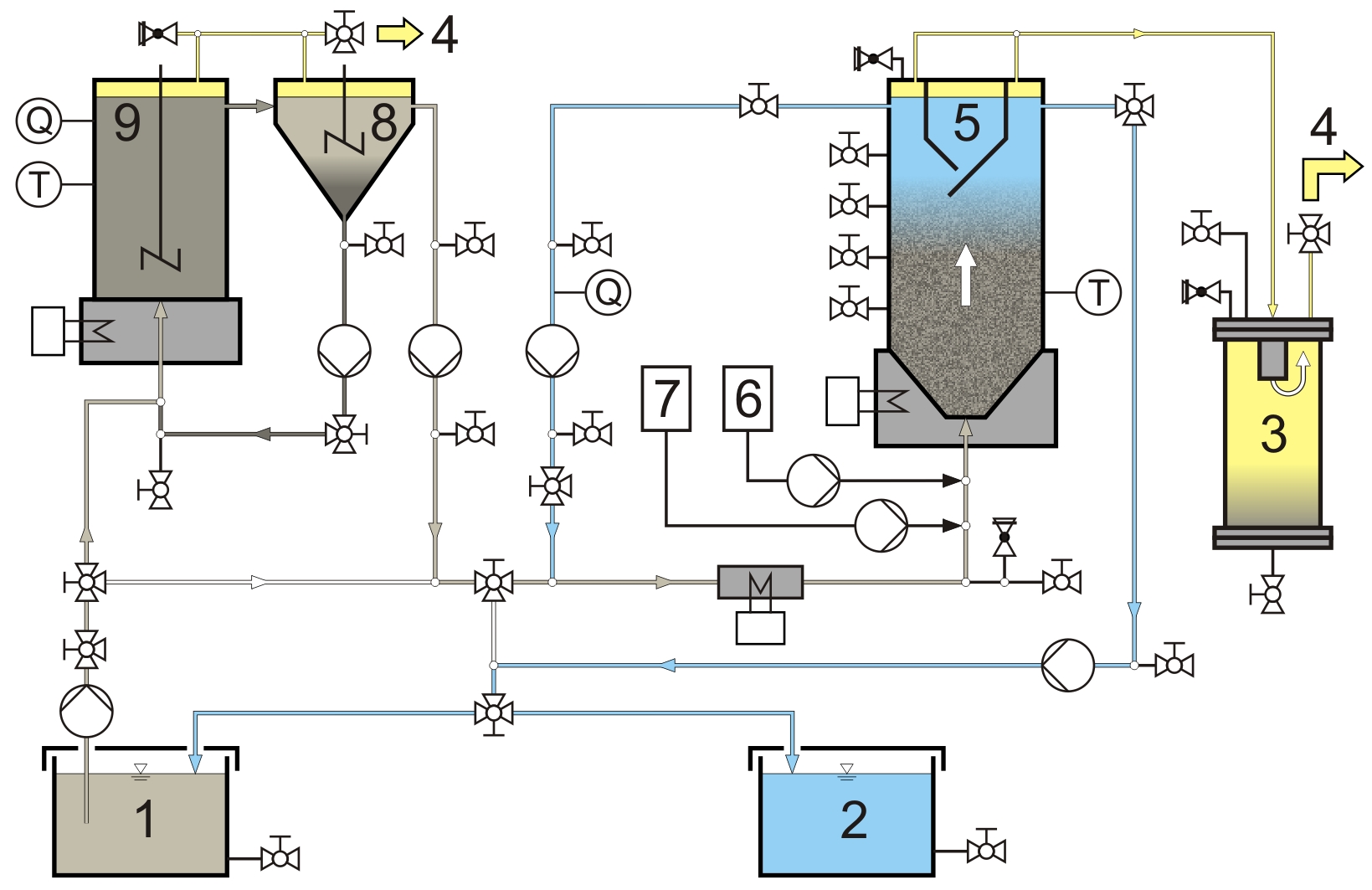

Dans le cas d´ un fonctionnement en deux é tapes, une pompe refoule tout d´ abord l´ eau brute en direction d´ un ré servoir de mé lange.
L´ acidification des matiè res organiques dissoutes dans l´ eau brute a lieu dans ce ré servoir.
Pour ce faire, des micro-organismes anaé robies transforment les matiè res organiques à longue chaî ne en matiè res organiques à chaî ne courte.
La biomasse issue du ré servoir de mé lange est sé paré e de l´ eau dans un dé canteur secondaire.
La biomasse extraite est à nouveau pompé e en direction du ré servoir de mé lange.

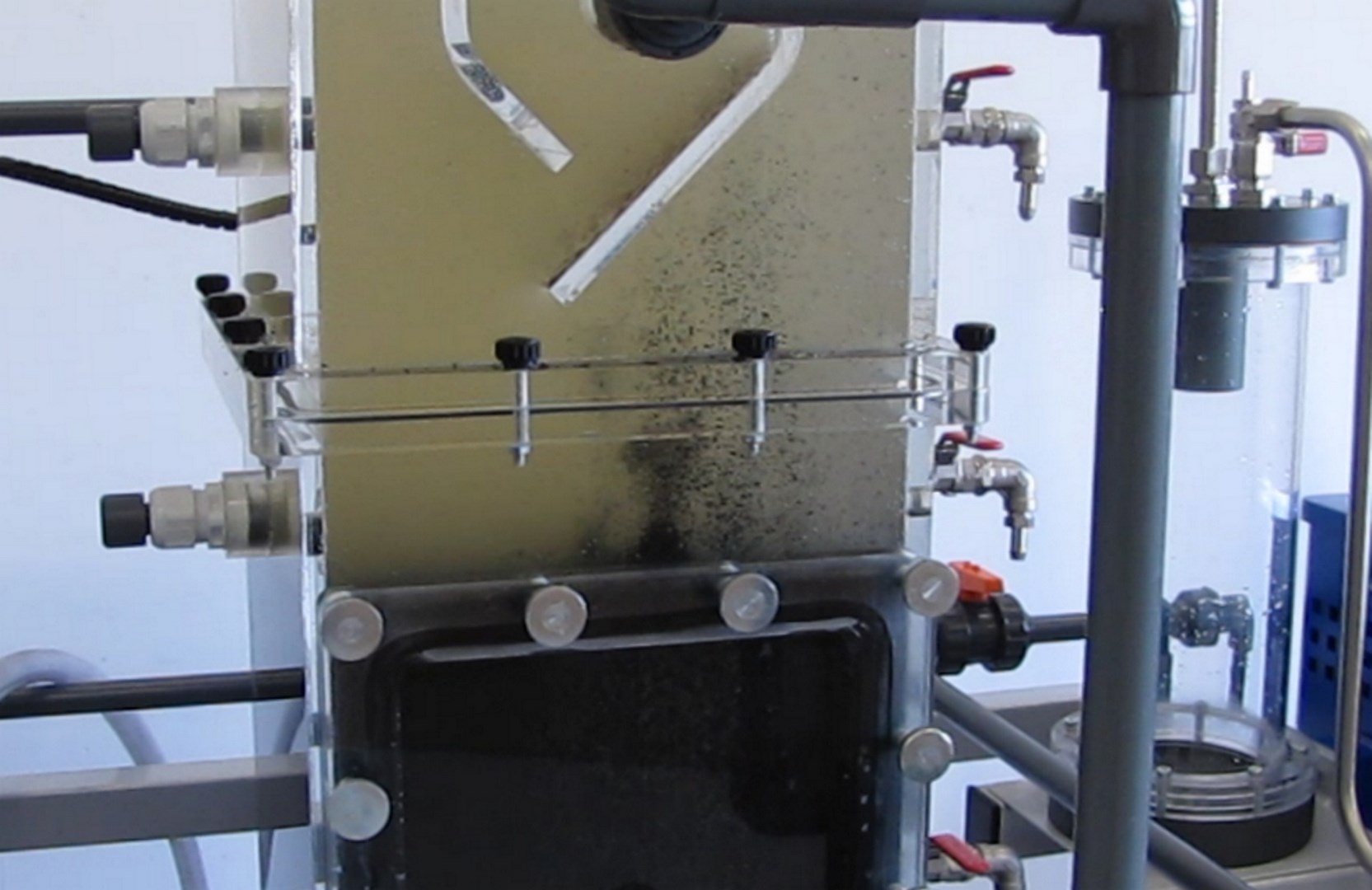

L´ eau brute ainsi pré traité e passe du dé canteur secondaire à un ré acteur UASB (UASB: Upflow Anaerobic Sludge Blanket) où a lieu la derniè re é tape de la dé gradation anaé robie.
Les matiè res organiques à chaî ne courte formé es pré cé demment y sont transformé es en biogaz (mé thane et dioxyde de carbone) au contact de micro-organismes spé cifiques.
L´é coulement à l´ inté rieur du ré acteur UASB est ascendant.
Un systè me de sé paration se trouve dans la partie supé rieure du ré acteur UASB.
Il permet de sé parer le gaz formé de l´ eau pure et d´ assurer que la biomasse reste bien dans le ré acteur.
Le gaz peut ê tre soit é vacué vers l´ exté rieur, soit collecté .
L´ eau pure sort par le haut du ré acteur et est collecté e dans un ré servoir.
Pour l´ ajustage de la vitesse d´é coulement dans le ré acteur UASB, il est possible de faire recirculer une partie de l´é coulement d´ eau pure.
Les tempé ratures du ré servoir de mé lange et du ré acteur UASB sont ré glables.
Le pH du ré servoir de mé lange est enregistré .
Il est é galement possible de ré gler le pH du ré acteur UASB.
Un logiciel et une webcam sont à disposition pour la saisie des donné es et le contrô le visuel.
La ré alisation des essais requiert une biomasse anaé robie et une technique d´ analyse.
Les paramè tres conseillé s sont: DCO (Demande Chimique en Oxygè ne), azote et phosphore.
Le banc d´ essai est principalement composé de deux unité s:
- ré servoir de mé lange avec dé canteur secondaire
- ré acteur UASB
Les deux unité s peuvent ê tre utilisé es ensemble ou sé paré ment.
Un mode de fonctionnement aussi bien en une é tape qu´ en deux é tapes est donc possible.
Dans le cas d´ un fonctionnement en deux é tapes, une pompe refoule tout d´ abord l´ eau brute en direction d´ un ré servoir de mé lange.
L´ acidification des matiè res organiques dissoutes dans l´ eau brute a lieu dans ce ré servoir.
Pour ce faire, des micro-organismes anaé robies transforment les matiè res organiques à longue chaî ne en matiè res organiques à chaî ne courte.
La biomasse issue du ré servoir de mé lange est sé paré e de l´ eau dans un dé canteur secondaire.
La biomasse extraite est à nouveau pompé e en direction du ré servoir de mé lange.
L´ eau brute ainsi pré traité e passe du dé canteur secondaire à un ré acteur UASB (UASB: Upflow Anaerobic Sludge Blanket) où a lieu la derniè re é tape de la dé gradation anaé robie.
Les matiè res organiques à chaî ne courte formé es pré cé demment y sont transformé es en biogaz (mé thane et dioxyde de carbone) au contact de micro-organismes spé cifiques.
L´é coulement à l´ inté rieur du ré acteur UASB est ascendant.
Un systè me de sé paration se trouve dans la partie supé rieure du ré acteur UASB.
Il permet de sé parer le gaz formé de l´ eau pure et d´ assurer que la biomasse reste bien dans le ré acteur.
Le gaz peut ê tre soit é vacué vers l´ exté rieur, soit collecté .
L´ eau pure sort par le haut du ré acteur et est collecté e dans un ré servoir.
Pour l´ ajustage de la vitesse d´é coulement dans le ré acteur UASB, il est possible de faire recirculer une partie de l´é coulement d´ eau pure.
Les tempé ratures du ré servoir de mé lange et du ré acteur UASB sont ré glables.
Le pH du ré servoir de mé lange est enregistré .
Il est é galement possible de ré gler le pH du ré acteur UASB.
Un logiciel et une webcam sont à disposition pour la saisie des donné es et le contrô le visuel.
La ré alisation des essais requiert une biomasse anaé robie et une technique d´ analyse.
Les paramè tres conseillé s sont: DCO (Demande Chimique en Oxygè ne), azote et phosphore.
Contenu didactique / Essais
- apprentissage du traitement anaé robie de l'eau
- influence de la tempé rature et du pH sur la dé gradation anaé robie
- mode de fonctionnement d'un ré acteur UASB
- comparaison entre les modes de fonctionnement en 1 et en 2 é tapes
- observation et optimisation des conditions de fonctionnement
- identification des grandeurs influentes suivantes
-- charge massique
-- charge volumé trique
-- vitesse d'é coulement dans le ré acteur UASB
Les grandes lignes
- Dé gradation anaé robie des matiè res organiques dans un ré servoir de mé lange et un ré acteur UASB
- 3 modes de fonctionnement diffé rents
Les caracté ristiques techniques
Ré servoirs
- ré servoir de mé lange: 30L
- dé canteur secondaire: 30L
- ré acteur UASB: 50L
- ré servoir d´ eau brute: 180L
- ré servoir d´ eau pure: 180L
Dé bits de refoulement (max.)
- pompe d´ eau brute: 10L/h
- pompe de boues de retour: 10L/h
- pompe de circulation: 100L/h
- pompes de dosage: 2x 2,1L/h
Plages de mesure
- pH: 0...14
- tempé rature: 0...100º C
400V, 50Hz, 3 phases
- apprentissage du traitement anaé robie de l'eau
- influence de la tempé rature et du pH sur la dé gradation anaé robie
- mode de fonctionnement d'un ré acteur UASB
- comparaison entre les modes de fonctionnement en 1 et en 2 é tapes
- observation et optimisation des conditions de fonctionnement
- identification des grandeurs influentes suivantes
-- charge massique
-- charge volumé trique
-- vitesse d'é coulement dans le ré acteur UASB
Les grandes lignes
- Dé gradation anaé robie des matiè res organiques dans un ré servoir de mé lange et un ré acteur UASB
- 3 modes de fonctionnement diffé rents
Les caracté ristiques techniques
Ré servoirs
- ré servoir de mé lange: 30L
- dé canteur secondaire: 30L
- ré acteur UASB: 50L
- ré servoir d´ eau brute: 180L
- ré servoir d´ eau pure: 180L
Dé bits de refoulement (max.)
- pompe d´ eau brute: 10L/h
- pompe de boues de retour: 10L/h
- pompe de circulation: 100L/h
- pompes de dosage: 2x 2,1L/h
Plages de mesure
- pH: 0...14
- tempé rature: 0...100º C
400V, 50Hz, 3 phases
Informations logistiques
Dimensions et poids
Lxlxh: 1550x790x1150mm (unité d'alimentation)
Lxlxh: 2830x790x1900mm (banc d´ essai)
Poids: env. 520kg
Né cessaire au fonctionnement
raccord d´ eau, drain, boues d´é puration, granulé s d´ un ré acteur UASB, substances pour pré parer des eaux usé es artificielles, lessive de soude, acide chlorhydrique
PC avec Windows recommandé
Lxlxh: 1550x790x1150mm (unité d'alimentation)
Lxlxh: 2830x790x1900mm (banc d´ essai)
Poids: env. 520kg
Né cessaire au fonctionnement
raccord d´ eau, drain, boues d´é puration, granulé s d´ un ré acteur UASB, substances pour pré parer des eaux usé es artificielles, lessive de soude, acide chlorhydrique
PC avec Windows recommandé
