Ref: EWTGUCE630

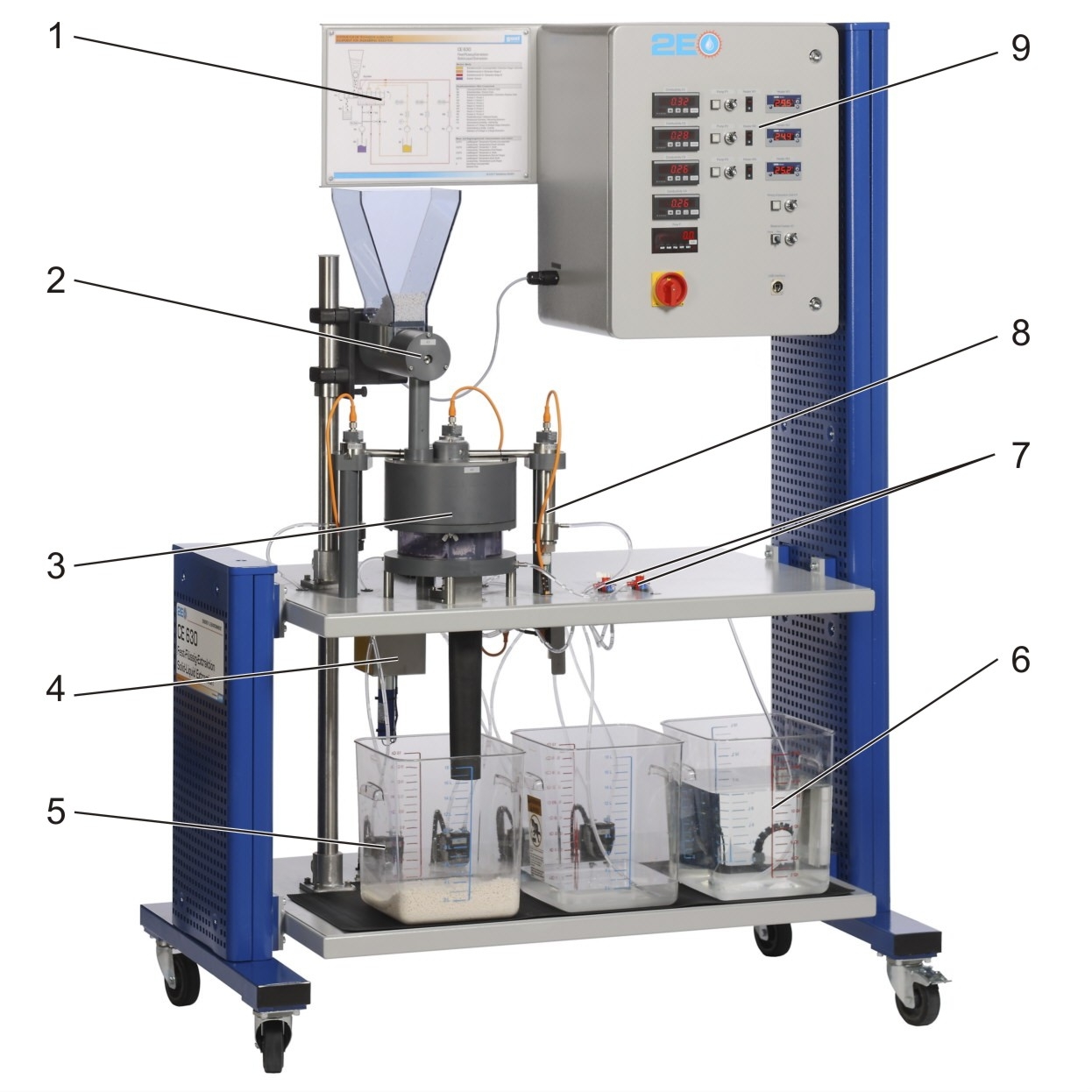

CE 630 Extraction solide-liquide (Réf. 083.63000)

Avec interface PC USB et logiciel inclus

Le CE 630 permet d´ extraire le composant soluble d´ un mélange de matière solide à l´ aide d´ un extracteur rotatif.

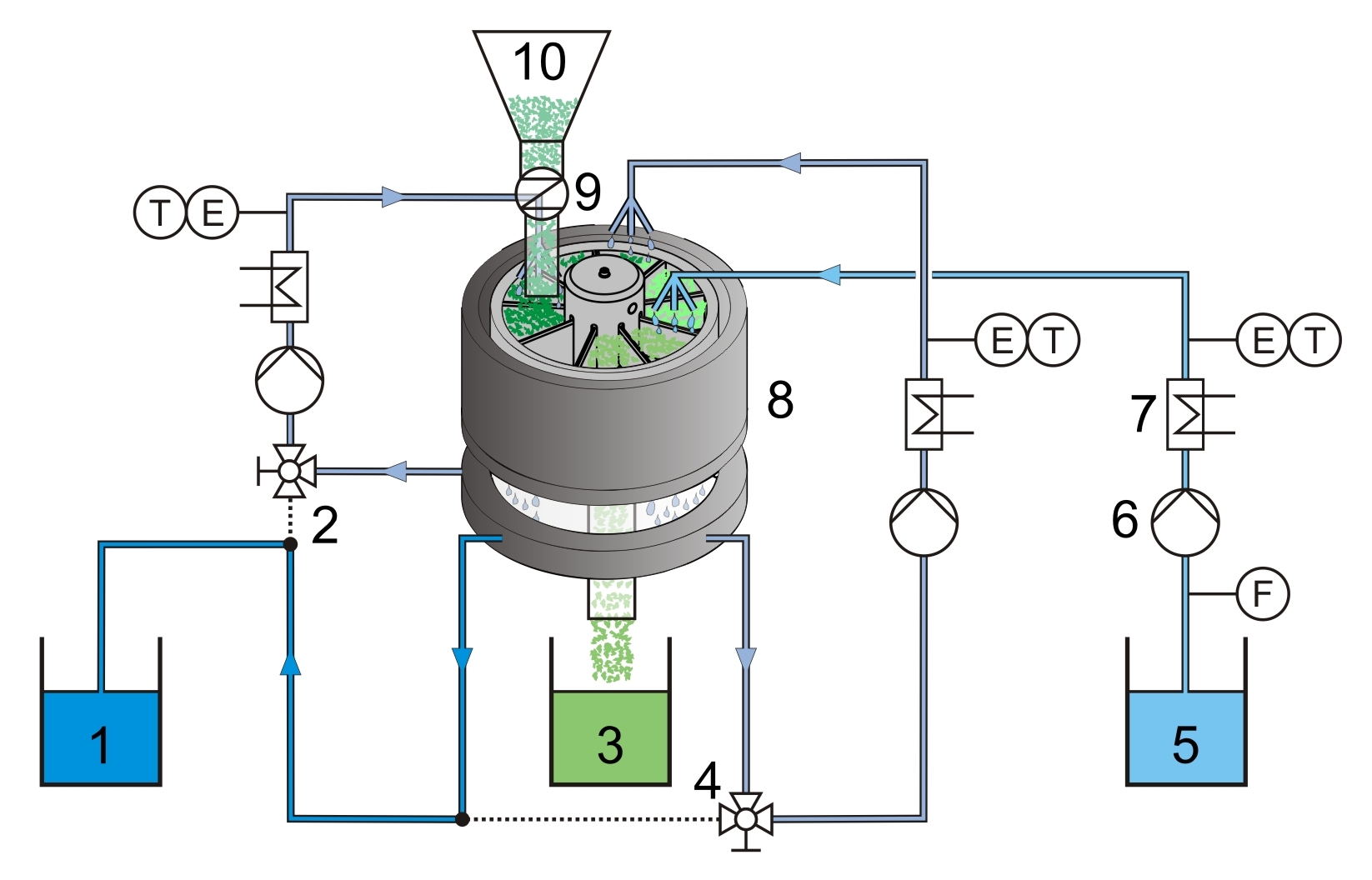

Dans le fonctionnement continu à trois étapes, un solvant pur (eau distillée) est refoulé d´ un réservoir à l´ asperseur de la première étape d´ extraction et distribué au-dessus du mélange de matière solide (matière à extraire).

Il s´ infiltre dans la matière à extraire, absorbe les composants solubles du produit (hydrogénocarbonate de potassium) et parvient dans les segments de réception.

À partir de là, le solvant enrichi est refoulé vers l´ asperseur de l´étape suivante.

Le solvant chargé du composant extrait est recueilli dans le réservoir d´ extrait après avoir traversé la dernière étape.

La matière à extraire est remplie en continu dans les cellules de l´ extracteur en rotation par une vis sans fin.

La matière à extraire et le solvant se déplacent à contre-courant. Après une rotation de l´ extracteur, le résidu d´ extraction extrait tombe dans un réservoir.

Des vannes permettent également de passer à un fonctionnement en continu à une ou deux étapes.

Le fonctionnement discontinu est possible lorsque l´ extracteur est à l´ arrêt.

Trois pompes, dont la vitesse est individuellement ajustable pour chaque étape, sont disponibles pour le refoulement du solvant.

La température du solvant peut être ajustée également pour chaque étape via des régulateurs PID.

Chaque étape est équipée de capteurs de conductibilité afin de contrôler le processus de séparation. Toutes les valeurs mesurées peuvent être affichées via un logiciel.

Le mélange de matière solide (matière à extraire) est préparé avant l´ essai d´ extraction.

La matière support (oxyde d´ aluminium en grains) est versée dans une solution saline (hydrogénocarbonate de potassium dissous dans l´ eau).

La matière support imbibée de solution saline est ensuite séchée.



Contenu didactique / Essais


- principe de base de l´ extraction solide-liquide

- démonstration de l´ extraction solide-liquide comme processus continu et discontinu

- étude du processus à 1, 2 et 3 étapes

- influence du débit et de la température du solvant sur le processus d´ extraction

- influence du débit de matière à extraire et de la vitesse de rotation de l´ extracteur sur le processus d´ extraction



Les grandes lignes

- Extraction solide-liquide discontinue et continue

- Fonctionnement possible à 1, 2 ou 3 étapes

- Possibilité de régénération de la matière à extraire

- Logiciel GUNT avec fonctions de commande et acquisition de données



Caractéristiques techniques


Extracteur

- 9 cellules

- diamètre du rotor: env. 200mm

- vitesse de rotation: env. 0...9h ^-1^

- puissance absorbée du moteur: env. 0,9W



Vis sans fin

- débit max: env. 20L/h

- puissance absorbée du moteur: env. 4W



4 pompes péristaltique

- débit max.: env. 25L/h à 300min ^-1^ et flexible



4,8x1,6mm

3 dispositifs de chauffage

- puissance absorbée: env. 330W



Réservoirs

- matière à extraire: env. 5L

- résidu d´ extraction, solvant, extrait: env. 20L chaque



Plages de mesure

- débit: 1x 0,025...0,5L/min

- conductibilité: 4x 0...20mS/cm

- température: 4x 0...50ºC



Informations logistiques
Dimensions et poids

Lxlxh: 1360x780x1900mm

Poids: env. 150kg



Necessaire au fonctionnement

230V, 50/60Hz, 1 phase ou 120V, 60Hz/CSA, 1 phase



Liste de livraison

1 banc d´ essai

1 jeu d'outils

1 flexible

1 CD avec logiciel GUNT + câble USB

1 emballage d´ oxyde d´ aluminium

1 emballage d´ hydrogénocarbonate de potassium

1 documentation didactique



Accessoires

en option

pour l'apprentissage à distance

GU 100 Web Access Box

avec

CE 630W Web Access Software



Poids: 150 Kg
Delai de livraison estimé : 16 semaines
