Ref: EWTGUCE322
CE 322 Rhéologie et qualité de mélange dans un réservoir agitateur (Réf. 083.32200)
avec interface PC USB et logiciel inclus
Riched20 10.0.19041\viewkind4\uc1
d\fs16\lang1036 La fabrication de nombreux produits nécessite de mélanger des substances solides, liquides et gazeuses.
Les exigences que doit remplir l´ agitateur varient fortement en fonction des matériaux, c´ est pourquoi il existe une grande variété d´ agitateurs différents.
Au cours de l´ agitation, la phase continue est liquide.
Le CE 322 permet d´étudier la préparation de solutions (matière solide dissoute dans un liquide), d´émulsions (mélange de liquides insolubles entre eux) et de suspensions (matière solide insoluble dans un liquide).

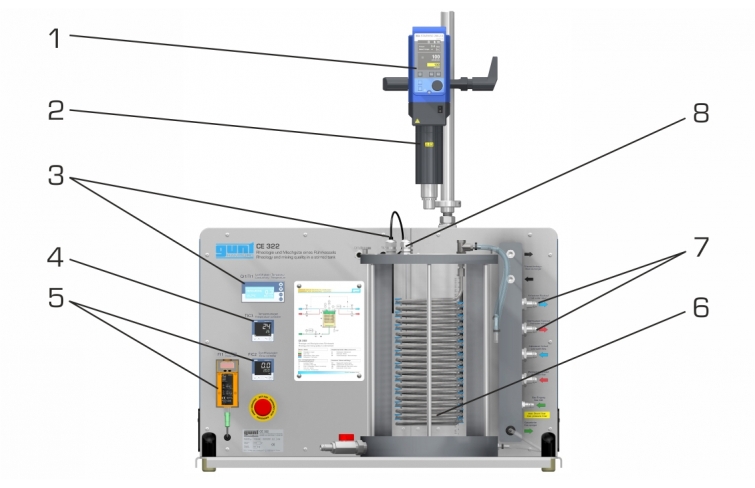

Le processus de mélange a lieu dans un réservoir agitateur avec serpentin, chicanes et distributeur de gaz dans le fond.
Tous les éléments intégrés sont amovibles.
L´ agitateur est situé au-dessus de la cuve agitée; et peut être abaissé; sa puissance permet l´étude de substances visqueuses.
La vitesse de rotation est ajustable.
Cela rend possible l´étude détaillée de différents mobiles d´ agitation et substances, même avec fumigation (recommandation): eau, glycérine, air comprimé).
Onze mobiles d´ agitation différents et interchangeables sont disponibles.
Des billes en plastique permettent d´ observer les champs de courant caractéristiques des différents types d´ agitateurs.
Des essais sur l´ influence de la viscosité peuvent être effectués avec différentes substances ou à différentes températures.
Des chicanes permettent d´étudier et de rendre visible l´ influence sur le processus de mélange.
Des capteurs mesurent la conductibilité électrique et la température dans la cuve agitée.
La détermination du temps de mélange et de la qualité de mélange des solutions s´ effectue au moyen des conductibilités électriques.
Le couple et la vitesse de rotation sont utilisés pour les caractéristiques de puissance.
Les valeurs de mesure sont affichées numériquement.

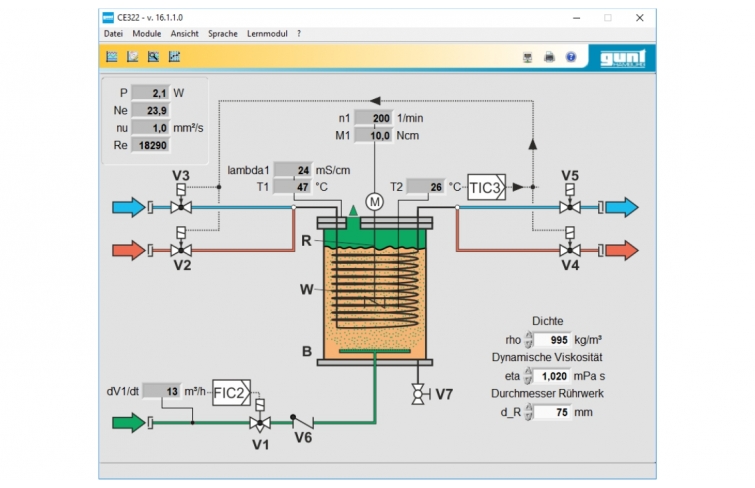

Elles peuvent être transmises via USB à un PC afin d´ y être exploitées à l´ aide du logiciel fourni.
d\fs16\lang1036 La fabrication de nombreux produits nécessite de mélanger des substances solides, liquides et gazeuses.
Les exigences que doit remplir l´ agitateur varient fortement en fonction des matériaux, c´ est pourquoi il existe une grande variété d´ agitateurs différents.
Au cours de l´ agitation, la phase continue est liquide.
Le CE 322 permet d´étudier la préparation de solutions (matière solide dissoute dans un liquide), d´émulsions (mélange de liquides insolubles entre eux) et de suspensions (matière solide insoluble dans un liquide).
Le processus de mélange a lieu dans un réservoir agitateur avec serpentin, chicanes et distributeur de gaz dans le fond.
Tous les éléments intégrés sont amovibles.
L´ agitateur est situé au-dessus de la cuve agitée; et peut être abaissé; sa puissance permet l´étude de substances visqueuses.
La vitesse de rotation est ajustable.
Cela rend possible l´étude détaillée de différents mobiles d´ agitation et substances, même avec fumigation (recommandation): eau, glycérine, air comprimé).
Onze mobiles d´ agitation différents et interchangeables sont disponibles.
Des billes en plastique permettent d´ observer les champs de courant caractéristiques des différents types d´ agitateurs.
Des essais sur l´ influence de la viscosité peuvent être effectués avec différentes substances ou à différentes températures.
Des chicanes permettent d´étudier et de rendre visible l´ influence sur le processus de mélange.
Des capteurs mesurent la conductibilité électrique et la température dans la cuve agitée.
La détermination du temps de mélange et de la qualité de mélange des solutions s´ effectue au moyen des conductibilités électriques.
Le couple et la vitesse de rotation sont utilisés pour les caractéristiques de puissance.
Les valeurs de mesure sont affichées numériquement.
Elles peuvent être transmises via USB à un PC afin d´ y être exploitées à l´ aide du logiciel fourni.
Contenu didactique / Essais
détermination de caractéristique de temps d´ agitation
- temps d´ agitation et qualité du mélange
- indicateur de temps d´ agitation
détermination de caractéristique de puissance
- puissance absorbée
- coefficient de puissance (nombre de Newton)
influence des
- type d´ agitateur
- relations géométriques
- vitesse de rotation
- substances utilisées (densité, viscosité)
évaluer l´état du débit par le nombre de Reynolds (laminaire / turbulent)
mode d´ action des contre pales
fumigation et transfert de chaleur dans réservoirs agitateur
observation des champs d´écoulement selon le type d´ agitateur avec des solutions, émulsions et suspensions
Les grandes lignes
agitateur avec mesure directe du couple pour déterminer la caractéristique de puissance
détermination de caractéristique de temps d´ agitation
- temps d´ agitation et qualité du mélange
- indicateur de temps d´ agitation
détermination de caractéristique de puissance
- puissance absorbée
- coefficient de puissance (nombre de Newton)
influence des
- type d´ agitateur
- relations géométriques
- vitesse de rotation
- substances utilisées (densité, viscosité)
évaluer l´état du débit par le nombre de Reynolds (laminaire / turbulent)
mode d´ action des contre pales
fumigation et transfert de chaleur dans réservoirs agitateur
observation des champs d´écoulement selon le type d´ agitateur avec des solutions, émulsions et suspensions
Les grandes lignes
agitateur avec mesure directe du couple pour déterminer la caractéristique de puissance
Caractéristiques techniques
Réservoir agitateur
- volume: env. 15L
- matériau: verre DURAN et PVC
- couvercle avec 2 raccords libres pour vos propres capteurs
distributeur de gaz: alésages Ø 1,25mm

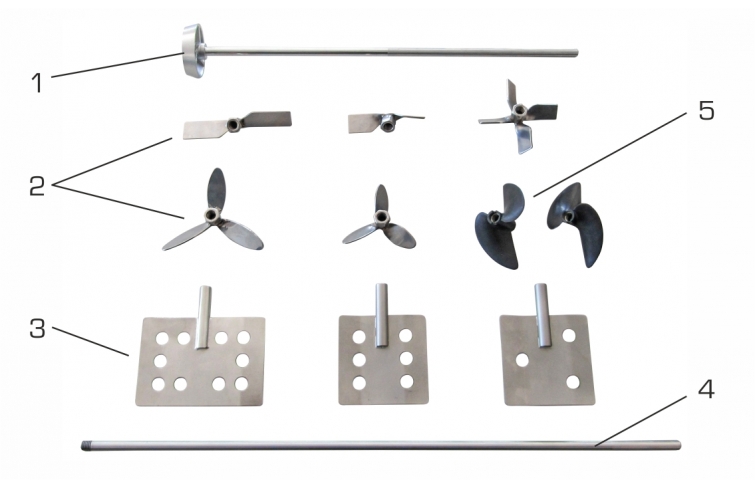

Mobiles d´ agitation
- 2 agitateurs à hélice
- 3 agitateurs à pales
- 5 agitateurs à pales oblique
- 1 agitateur à turbine
Serpentin
- longueur: 9,4m, Ø 140mm
Plages de mesure
- conductivité: 0...100mS/cm
- température: 0...100ºC
- vitesse de rotation: 6...2000min-1
- couple: 0...200Ncm
- débit: 1...250L/min
230V, 50Hz, 1 phase
Réservoir agitateur
- volume: env. 15L
- matériau: verre DURAN et PVC
- couvercle avec 2 raccords libres pour vos propres capteurs
distributeur de gaz: alésages Ø 1,25mm
Mobiles d´ agitation
- 2 agitateurs à hélice
- 3 agitateurs à pales
- 5 agitateurs à pales oblique
- 1 agitateur à turbine
Serpentin
- longueur: 9,4m, Ø 140mm
Plages de mesure
- conductivité: 0...100mS/cm
- température: 0...100ºC
- vitesse de rotation: 6...2000min-1
- couple: 0...200Ncm
- débit: 1...250L/min
230V, 50Hz, 1 phase
Informations logistiques
Dimensions et poids
Lxlxh: 800x500x1200mm (appareil d´ essai)
Lxlxh: 600x400x150mm (système de rangement)
Poids total: env. 80kg
Nécessaire au fonctionnement
raccord d´ eau chaude et froide, drain
air comprimé (0...9m3/h, min. 3bar)
PC avec Windows recommandé
Lxlxh: 800x500x1200mm (appareil d´ essai)
Lxlxh: 600x400x150mm (système de rangement)
Poids total: env. 80kg
Nécessaire au fonctionnement
raccord d´ eau chaude et froide, drain
air comprimé (0...9m3/h, min. 3bar)
PC avec Windows recommandé
Poids: 135 Kg
