Ref: EWTGUCE300
CE 300 Adoucissement et dessalement de l’eau par échange d’ions (Réf. 083.30000)
Les échangeurs d´ ions sont utilisés principalement pour la dessalement et l´ adoucissement lors du traitement de l´ eau.

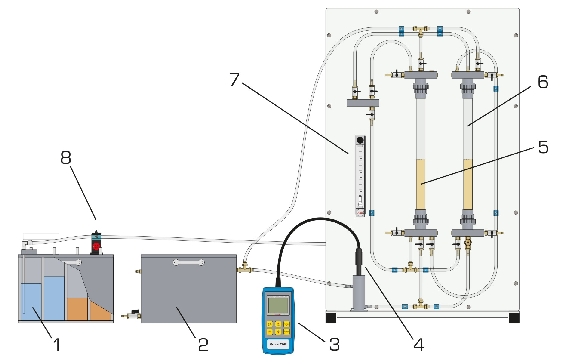

Le CE 300 permet de mettre en évidence ces procédés à l´ aide des échangeurs de cations et des échangeurs d´ anions.

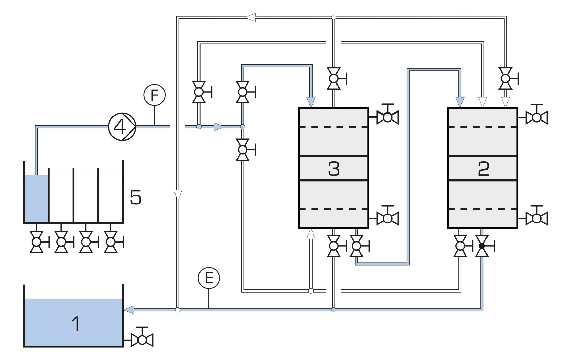

Lors de l´ adoucissement, l´ eau brute est introduite depuis le haut de l´échangeur de cations à partir du réservoir d´ alimentation à l´ aide d´ une pompe, l´ eau s´écoule alors dans le réservoir collecteur.
Pour dessaler l´ eau brute, celle-ci doit également s'écoule par l´échangeur d´ anions.
L´ eau pure s'écoule ensuite jusqu´ au réservoir collecteur.

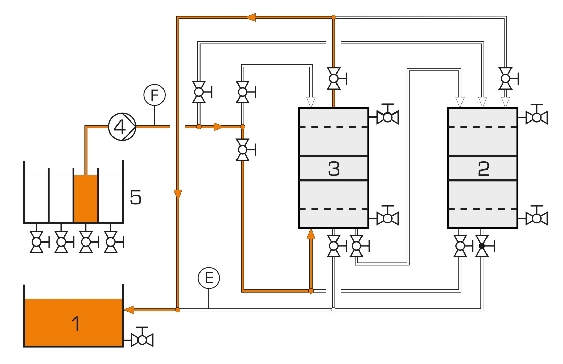

Lors de la régénération, l´ acide ou la lessive est introduit(e) depuis le bas de l´échangeur d´ ions à l´ aide de la même pompe.
L´ acide et la lessive utilisés sont récupérés dans le réservoir collecteur.
Le débit de refoulement de la pompe est ajustable et peut être lu sur un débitmètre avant l´ entrée dans le premier échangeur d´ ions.
Pour évaluer le procédé de manière continue, un capteur de conductibilité est installé avant l´ entrée dans le réservoir collecteur.
Les valeurs expérimentales peuvent être lues sur un appareil de mesure.
Des prélèvements peuvent être pris à tous les points pertinents. L´ eau du robinet peut être utilisée comme eau brute.
Le CE 300 permet de mettre en évidence ces procédés à l´ aide des échangeurs de cations et des échangeurs d´ anions.
Lors de l´ adoucissement, l´ eau brute est introduite depuis le haut de l´échangeur de cations à partir du réservoir d´ alimentation à l´ aide d´ une pompe, l´ eau s´écoule alors dans le réservoir collecteur.
Pour dessaler l´ eau brute, celle-ci doit également s'écoule par l´échangeur d´ anions.
L´ eau pure s'écoule ensuite jusqu´ au réservoir collecteur.
Lors de la régénération, l´ acide ou la lessive est introduit(e) depuis le bas de l´échangeur d´ ions à l´ aide de la même pompe.
L´ acide et la lessive utilisés sont récupérés dans le réservoir collecteur.
Le débit de refoulement de la pompe est ajustable et peut être lu sur un débitmètre avant l´ entrée dans le premier échangeur d´ ions.
Pour évaluer le procédé de manière continue, un capteur de conductibilité est installé avant l´ entrée dans le réservoir collecteur.
Les valeurs expérimentales peuvent être lues sur un appareil de mesure.
Des prélèvements peuvent être pris à tous les points pertinents. L´ eau du robinet peut être utilisée comme eau brute.
Contenu didactique / Essais
- apprentissage de l´ adoucissement et de la dessalement par échange d´ ions
- identification des différents modes de fonctionnement des échangeurs de cations et d´ anions
- utilisation combinée des échangeurs de cations et d´ anions pour la dessalement
- capacités d´échange et régénération
- vérification de la durée de régénération théorique
Les grandes lignes
- adoucissement et dessalement de l´ eau par échange d´ ions
- régénération des échangeurs d´ ions
- échangeur de cations et d´ anions
Les caractéristiques techniques
Échangeur d´ ions
- matériau: polymère réticulé
- échangeur de cations: forme H^+^
- échangeur d´ anions: forme OH^-^
Pompe à membrane
- débit de refoulement max.: 300mL/min
- hauteur de refoulement max.: 10m
Réservoir
- 4 chambres
- volume: env. 5L chaque
- matériau: PVC
Réservoir collecteur
- volume: env. 20L
- matériau: PVC
Plages de mesure
- débit: 20...270ml/min
- conductivité: 0...2000µS/cm
230V, 50Hz, 1 phase
- apprentissage de l´ adoucissement et de la dessalement par échange d´ ions
- identification des différents modes de fonctionnement des échangeurs de cations et d´ anions
- utilisation combinée des échangeurs de cations et d´ anions pour la dessalement
- capacités d´échange et régénération
- vérification de la durée de régénération théorique
Les grandes lignes
- adoucissement et dessalement de l´ eau par échange d´ ions
- régénération des échangeurs d´ ions
- échangeur de cations et d´ anions
Les caractéristiques techniques
Échangeur d´ ions
- matériau: polymère réticulé
- échangeur de cations: forme H^+^
- échangeur d´ anions: forme OH^-^
Pompe à membrane
- débit de refoulement max.: 300mL/min
- hauteur de refoulement max.: 10m
Réservoir
- 4 chambres
- volume: env. 5L chaque
- matériau: PVC
Réservoir collecteur
- volume: env. 20L
- matériau: PVC
Plages de mesure
- débit: 20...270ml/min
- conductivité: 0...2000µS/cm
230V, 50Hz, 1 phase
Informations logistiques
Dimensions et poids
Lxlxh: env. 610x510x1010 mm (appareil d'essai)
Lxlxh: env. 350x480x310mm (réservoir, 4 chambres)
Lxlxh: env. 440x540x230mm (réservoir collecteur)
Poids: env. 46kg
Nécessaire au fonctionnement
Lessive de soude, acide chlorhydrique, eau distillée
Liste de livraison
1 appareil d´ essai
2 réservoirs
1 conductimètre
2 emballages de l´échangeur de cations
2 emballages de l´échangeur d´ anions
1 jeu d´ accessoires
1 documentation didactique
Lxlxh: env. 610x510x1010 mm (appareil d'essai)
Lxlxh: env. 350x480x310mm (réservoir, 4 chambres)
Lxlxh: env. 440x540x230mm (réservoir collecteur)
Poids: env. 46kg
Nécessaire au fonctionnement
Lessive de soude, acide chlorhydrique, eau distillée
Liste de livraison
1 appareil d´ essai
2 réservoirs
1 conductimètre
2 emballages de l´échangeur de cations
2 emballages de l´échangeur d´ anions
1 jeu d´ accessoires
1 documentation didactique
