Ref: EWTGUCE245
CE 245 Broyeur à billes (Réf. 083.24500)
Observation du processus de broyage: réduction des matières solides

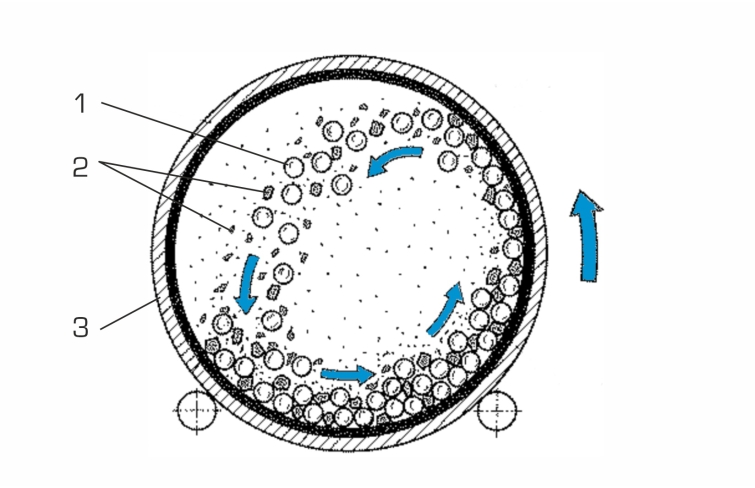

Les broyeurs à billes font partie des broyeurs à corps broyants libres.
Les tambours peuvent être ouverts à lavant et remplis de charge de broyage (calcaire recommandé) et de billes.
Ils prennent appui sur un rouleau dentraînement et un rouleau libre à entraxes ajustables.

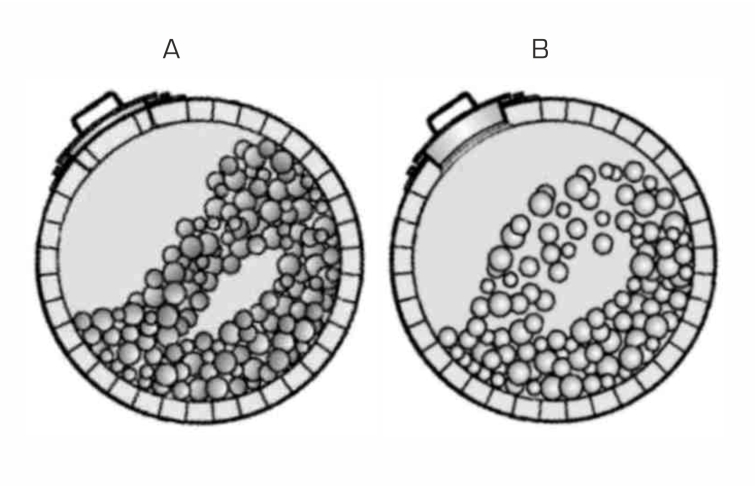

Aux faibles vitesses de rotation, le broyage est produit par le roulement des billes sur le solide (mouvement de cascade).

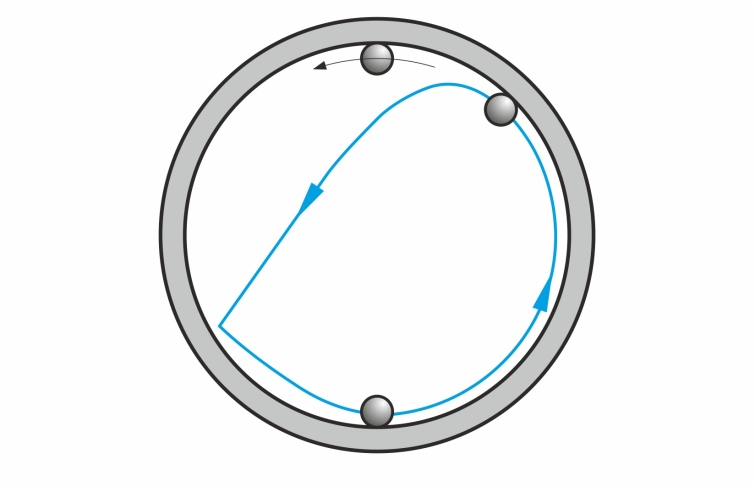

Aux vitesses supérieures, certaines billes remontent le long de la paroi, se détachent et tombent sur le solide (mouvement de cataracte).
Au-delà de la vitesse critique, aucune réduction de taille ne se produit en raison des forces centrifuges.
Les faces transparentes des tambours permettent dobserver les mouvements.
Pour permettre de comparer la puissance nécessaire théorique et réelle, la puissance absorbée du moteur dentraînement est indiquée par un afficheur numérique.
Une tamiseuse (CE 264) est recommandée pour évaluer le résultat du broyage.
La documentation didactique bien structurée expose les principes de base et guide létudiant dans la réalisation des essais.
Les tambours peuvent être ouverts à lavant et remplis de charge de broyage (calcaire recommandé) et de billes.
Ils prennent appui sur un rouleau dentraînement et un rouleau libre à entraxes ajustables.
Aux faibles vitesses de rotation, le broyage est produit par le roulement des billes sur le solide (mouvement de cascade).
Aux vitesses supérieures, certaines billes remontent le long de la paroi, se détachent et tombent sur le solide (mouvement de cataracte).
Au-delà de la vitesse critique, aucune réduction de taille ne se produit en raison des forces centrifuges.
Les faces transparentes des tambours permettent dobserver les mouvements.
Pour permettre de comparer la puissance nécessaire théorique et réelle, la puissance absorbée du moteur dentraînement est indiquée par un afficheur numérique.
Une tamiseuse (CE 264) est recommandée pour évaluer le résultat du broyage.
La documentation didactique bien structurée expose les principes de base et guide létudiant dans la réalisation des essais.
Contenu didactique / Essais
- mouvements de cascade et de cataracte, vitesse de rotation critique
- puissance nécessaire théorique et réelle
- degré de réduction en fonction du temps de broyage, de la vitesse de rotation, du diamètre des billes, du degré de remplissage en billes, de la matière à moudre
Les grandes lignes
- Broyage avec un broyeur à billes
- Observation du processus de broyage
Les caractéristiques techniques
2 tambours avec des faces latérales en borosilicate
- D=100mm/185mm, volume: env. 1,15L/7,5L
1 tambour avec des barres de levage
- D=185mm, volume: env. 7,5L
Diamètre des rouleaux: env. 50mm
1 jeu de billes de broyage: D=5/10/15mm
Plages de mesure
puissance absorbée: 0...200W; vitesse de rotation des rouleaux: 0...370min ^-1^
- mouvements de cascade et de cataracte, vitesse de rotation critique
- puissance nécessaire théorique et réelle
- degré de réduction en fonction du temps de broyage, de la vitesse de rotation, du diamètre des billes, du degré de remplissage en billes, de la matière à moudre
Les grandes lignes
- Broyage avec un broyeur à billes
- Observation du processus de broyage
Les caractéristiques techniques
2 tambours avec des faces latérales en borosilicate
- D=100mm/185mm, volume: env. 1,15L/7,5L
1 tambour avec des barres de levage
- D=185mm, volume: env. 7,5L
Diamètre des rouleaux: env. 50mm
1 jeu de billes de broyage: D=5/10/15mm
Plages de mesure
puissance absorbée: 0...200W; vitesse de rotation des rouleaux: 0...370min ^-1^
Informations logistiques
Dimensions et poids
Lxlxh: 600x520x460mm
Poids: env. 76kg
Nécessaire au fonctionnement
230V, 50/60Hz, 1 phase, 120V, 60Hz/CSA, 1 phase
Liste de livraison
1 broyeur à billes, 3 tambours, 1 jeu de billes de broyage, 1 documentation didactique
Lxlxh: 600x520x460mm
Poids: env. 76kg
Nécessaire au fonctionnement
230V, 50/60Hz, 1 phase, 120V, 60Hz/CSA, 1 phase
Liste de livraison
1 broyeur à billes, 3 tambours, 1 jeu de billes de broyage, 1 documentation didactique
Poids: 76 Kg Delai de livraison estimé : 16 semaines
