Ref: EWTAUE-AE47850M

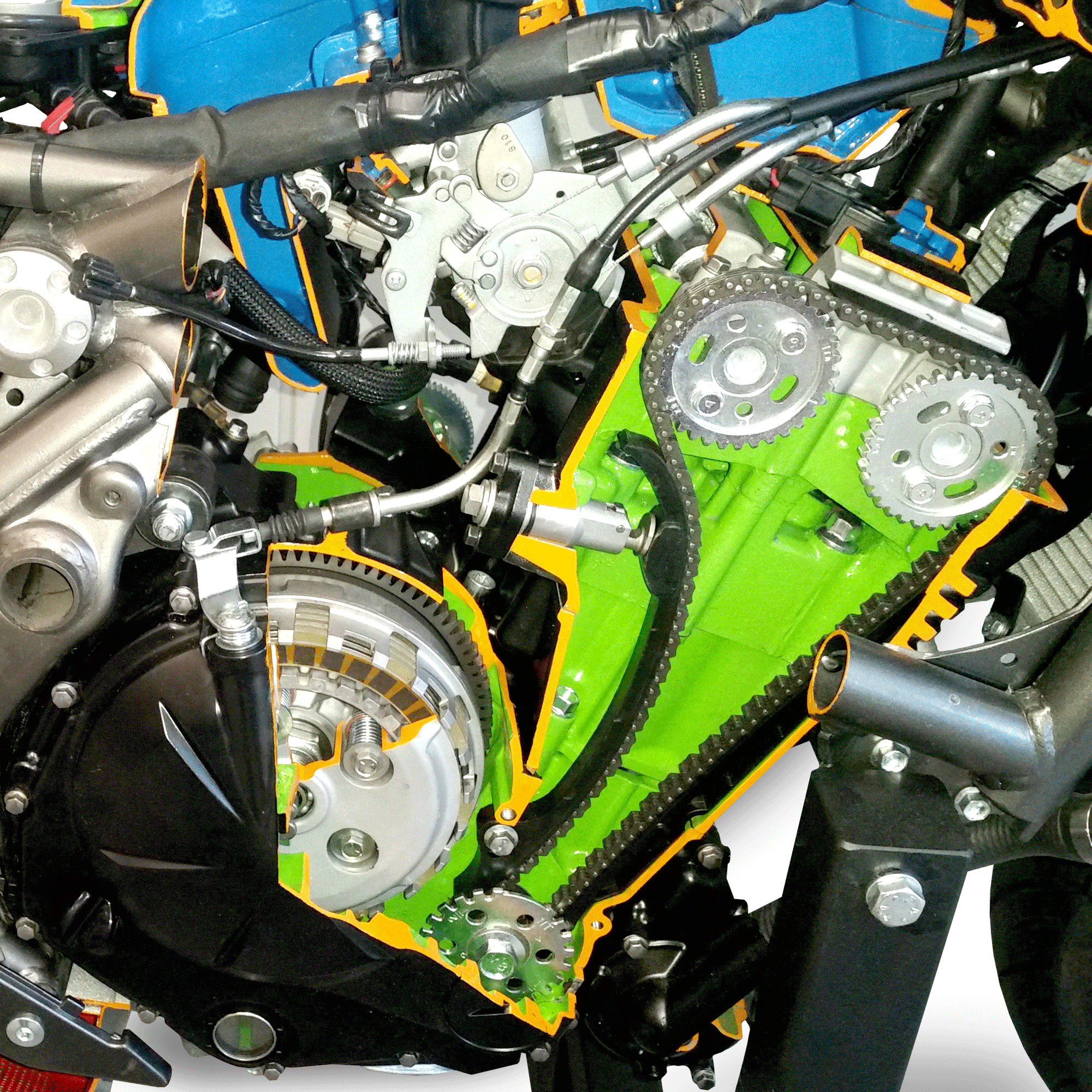

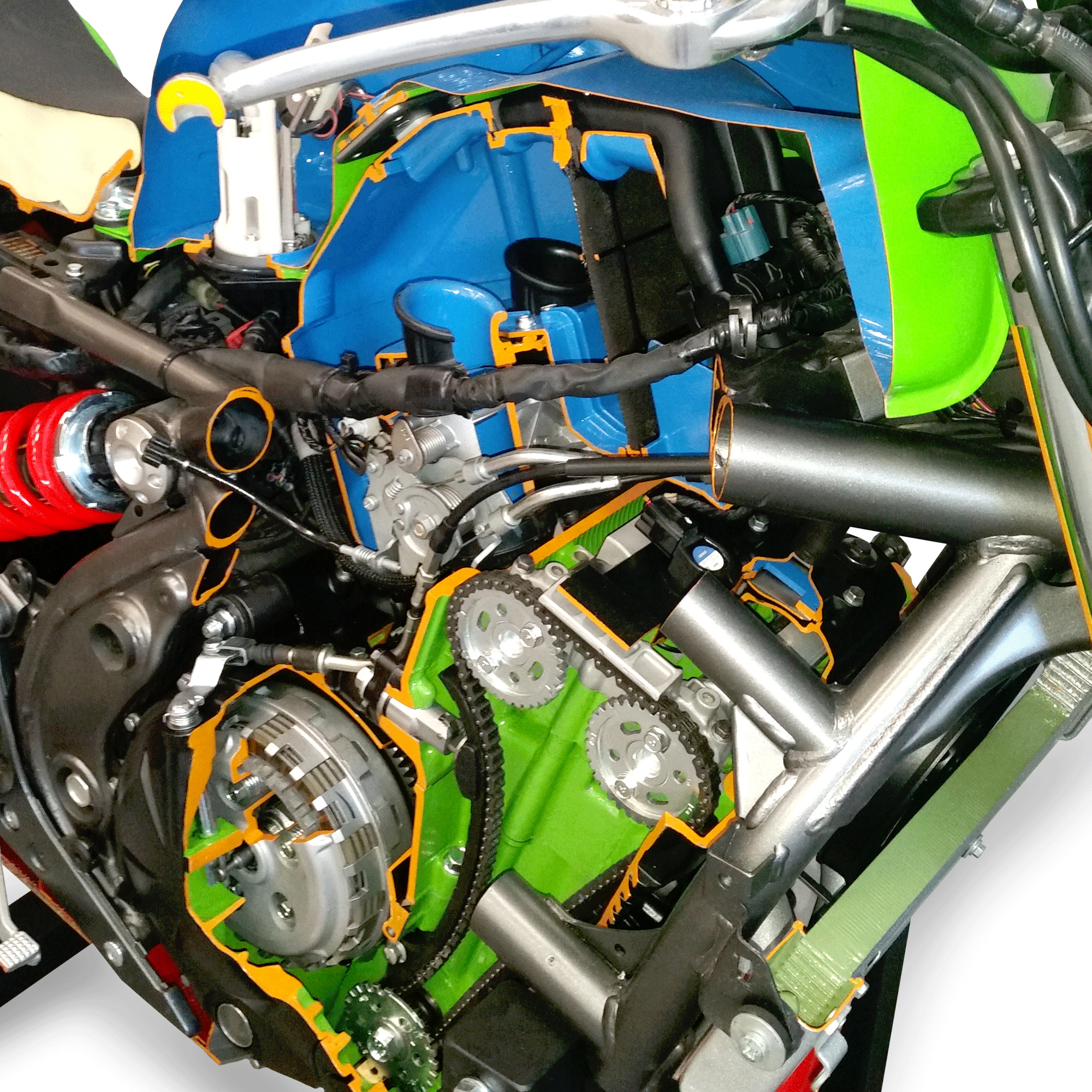

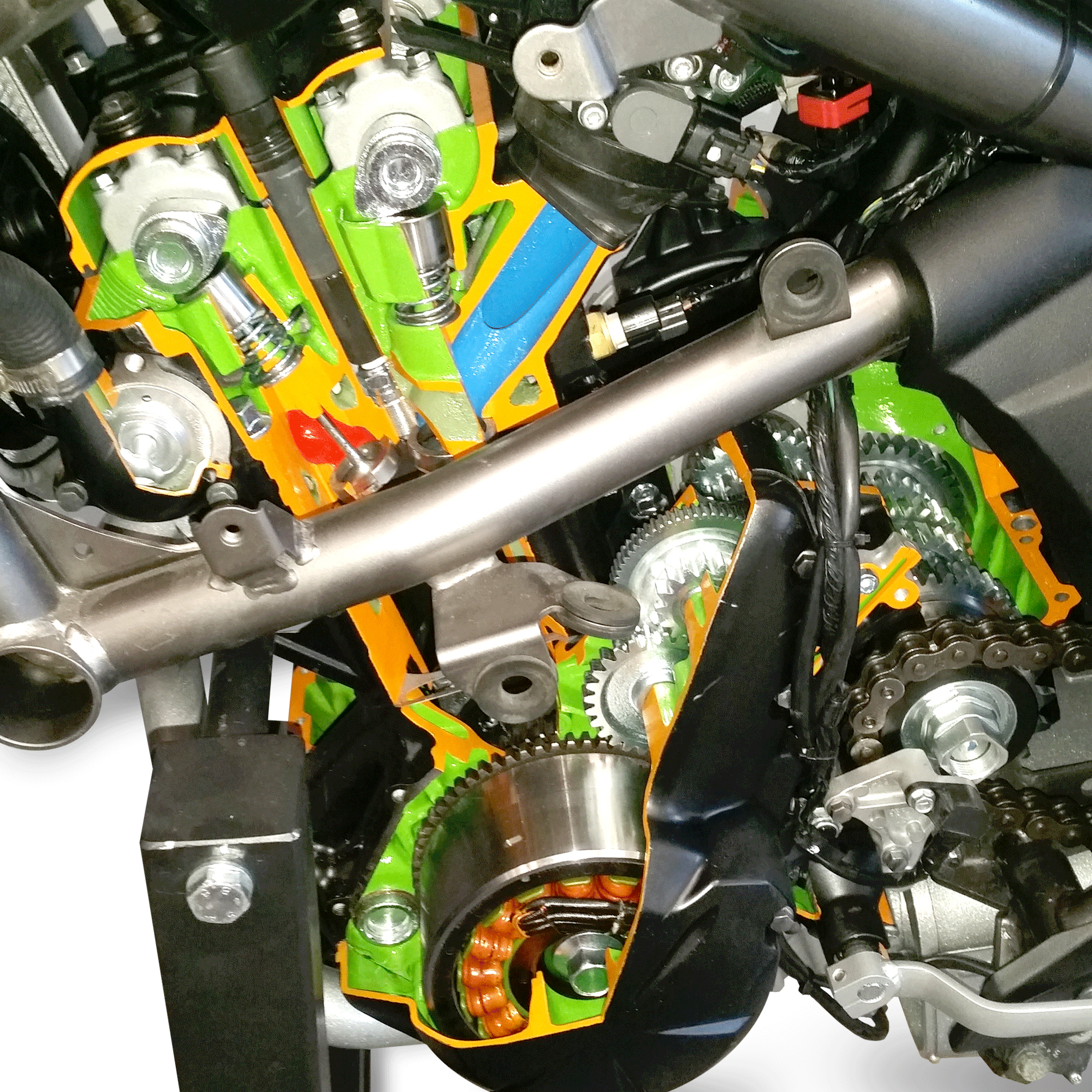

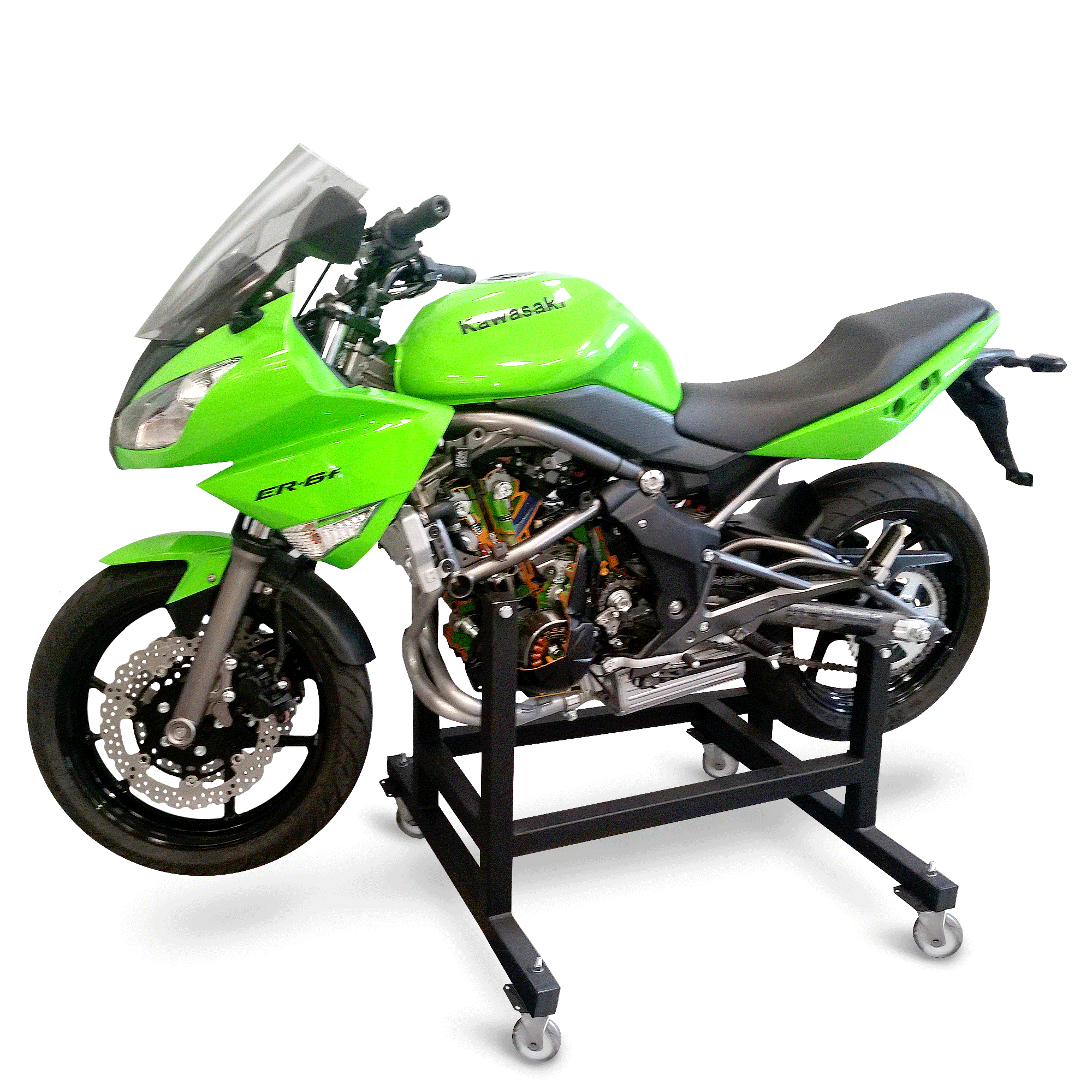

Moto complète avec vue en coupe du moteur DOHC à 2/3/4 cylindres avec distribution par chaîne
Banc complet en coupe pour motos, basé sur les modèles d'origine Kawasaki, Honda ou Yamaha.
Il comprend un cadre, un moteur, une transmission, un système d'alimentation, un système électrique, une suspension, des composants de freinage et une selle en coupe, pour visualiser tous les systèmes essentiels, notamment le moteur DOHC, la boîte de vitesses, le système de refroidissement, le carburateur, les roues, le bras oscillant et les commandes du guidon.
- Modèle de base : moto sportive Kawasaki/Honda/Yamaha (sur demande).
- Type de moteur : multicylindre, double arbre à cames en tête (DOHC), 4 temps, essence.
- Système de refroidissement : refroidissement par air.
- Système d'alimentation : carburateur monobloc.
- Transmission : manuelle, à plusieurs rapports, avec embrayage et pignons visibles.
- Système de freinage : freins à disque hydrauliques à l'avant et à l'arrière.
- Suspension : fourche télescopique à l'avant, bras oscillant à l'arrière avec amortisseur à ressort hélicoïdal.
- Système électrique : câblage statique avec acheminement visible.
TP:
Découvrez la structure complète d'une moto : du moteur à la transmission, en passant par la suspension, le réservoir de carburant et la géométrie du cadre.
Identifiez les composants d'un moteur à double arbre à cames en tête (DOHC) : chaîne de distribution, soupapes, pistons, vilebrequin et canaux de lubrification.
Étudiez la disposition de la boîte de vitesses : arbres, pignons, mécanisme de sélection et système d'embrayage manuel.
Observez le système de suspension : bras oscillant arrière, amortisseur et fourches avant.
Comprenez le cheminement des câbles électriques, la position de la bobine d'allumage et la disposition du câblage.
Visualisez les systèmes de freinage : ensembles de freins à disque hydrauliques, maître-cylindre, étriers et disques.
Explorez la construction du châssis, lergonomie de la selle et les mécanismes des leviers de commande.
Acquérez une expérience pratique avec un vilebrequin et des roues en rotation.
Dimensions : 2000 x 700 x 1450 mm
Poids : 300 kg
Il comprend un cadre, un moteur, une transmission, un système d'alimentation, un système électrique, une suspension, des composants de freinage et une selle en coupe, pour visualiser tous les systèmes essentiels, notamment le moteur DOHC, la boîte de vitesses, le système de refroidissement, le carburateur, les roues, le bras oscillant et les commandes du guidon.
- Modèle de base : moto sportive Kawasaki/Honda/Yamaha (sur demande).
- Type de moteur : multicylindre, double arbre à cames en tête (DOHC), 4 temps, essence.
- Système de refroidissement : refroidissement par air.
- Système d'alimentation : carburateur monobloc.
- Transmission : manuelle, à plusieurs rapports, avec embrayage et pignons visibles.
- Système de freinage : freins à disque hydrauliques à l'avant et à l'arrière.
- Suspension : fourche télescopique à l'avant, bras oscillant à l'arrière avec amortisseur à ressort hélicoïdal.
- Système électrique : câblage statique avec acheminement visible.
TP:
Découvrez la structure complète d'une moto : du moteur à la transmission, en passant par la suspension, le réservoir de carburant et la géométrie du cadre.
Identifiez les composants d'un moteur à double arbre à cames en tête (DOHC) : chaîne de distribution, soupapes, pistons, vilebrequin et canaux de lubrification.
Étudiez la disposition de la boîte de vitesses : arbres, pignons, mécanisme de sélection et système d'embrayage manuel.
Observez le système de suspension : bras oscillant arrière, amortisseur et fourches avant.
Comprenez le cheminement des câbles électriques, la position de la bobine d'allumage et la disposition du câblage.
Visualisez les systèmes de freinage : ensembles de freins à disque hydrauliques, maître-cylindre, étriers et disques.
Explorez la construction du châssis, lergonomie de la selle et les mécanismes des leviers de commande.
Acquérez une expérience pratique avec un vilebrequin et des roues en rotation.
Dimensions : 2000 x 700 x 1450 mm
Poids : 300 kg
