Programmation d'un petit contrôleur sur le LOGO! 8 de Siemens. L'étudiant devrait apprendre les fonctions essentielles petits contrôleurs.
Objectifs pédagogiques
- Création de programmes
- Apprenez les fonctions Logique et de commance
- Test des programmes
- Configuration des connexions réseau
Système
Système de carte expérimental avec toutes les entrées et sorties numériques nécessaires ainsi que les interfaces requises.
Les entrées sont accessibles via des douilles de sécurité de 4 mm pour 230 V et via les interrupteurs intégrés avec fonction de verrouillage et de bouton-poussoir.
Les sorties sont conçues comme des contacts de relais sans potentiel et sont accessibles via des prises de sécurité à l'avant.
Il est possible de positionner en permanence les connecteurs avec des prises 230 V.
L'unité de contrôle dispose d'une interface Ethernet conçue avec RJ 45.
La tension de commande est de 230 V AC.
Méthode
- Tâches des manipulations des étudiants pour la description de l'expérience.
- Fonctionnement d'un petit contrôleur
- Réalisation du câblage
- Création d'un programme
- Vérification du fonctionnement
Groupe cible
Formation professionnelle en génie électrique dans l'artisanat et l'industrie, niveau intermédiaire d'apprentissage, connaissances prérequises:
- Principes de base de la commande des contacteurs
- Programmation de petits contrôleurs
- Instruction sur les dangers de l'électrotechnique.
Suppléments
Ce système peut être connecté aux systèmes suivants:
- E6.5.2.1 b Commande des contacteurs avec les modules 230 V
- E6.5.2.2 b Commande des contacteur avec plaques expérimentales 230 V
- E6.5.2.5 Commande avec interrupteurs de fin de course et de proximité
Thèmes
- Montage étoile-triangle avec relais temporisé
- Changement de sens avec le montage étoile-triangle
- Commande d'inversion de sens du moteur avec interrupteur de fin de course à cames
- Moteur à rotor à bagues collectrices avec démarreur à étapes
- Moteur réversible avec des enroulements séparés
- Circuits Dahlander
- Inversion de sens avec circuit Dahlander
- Contrôle du mélangeur de cuve
- Circuit de priorité pour les consommateurs de fort courant
- Bande transporteuse avec marche et arrêt automatique
- Démarrage étoile-triangle avec circuit prioritaire
Équipement comprenant :
1 8-2412890 Module de Logique Universel LOGO!8 230 RCE
1 773 090 Logo! Software

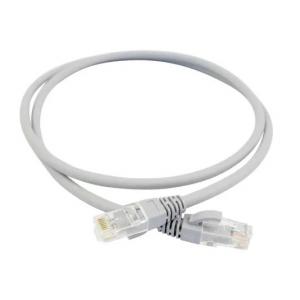

1 689 3000 Câble croisé RJ45 2m
0 Également nécessaire (pas compris dans le montant total): 1 PC avec Windows 7/8.1/10 (x86 ou x64)
Objectifs pédagogiques
- Création de programmes
- Apprenez les fonctions Logique et de commance
- Test des programmes
- Configuration des connexions réseau
Système
Système de carte expérimental avec toutes les entrées et sorties numériques nécessaires ainsi que les interfaces requises.
Les entrées sont accessibles via des douilles de sécurité de 4 mm pour 230 V et via les interrupteurs intégrés avec fonction de verrouillage et de bouton-poussoir.
Les sorties sont conçues comme des contacts de relais sans potentiel et sont accessibles via des prises de sécurité à l'avant.
Il est possible de positionner en permanence les connecteurs avec des prises 230 V.
L'unité de contrôle dispose d'une interface Ethernet conçue avec RJ 45.
La tension de commande est de 230 V AC.
Méthode
- Tâches des manipulations des étudiants pour la description de l'expérience.
- Fonctionnement d'un petit contrôleur
- Réalisation du câblage
- Création d'un programme
- Vérification du fonctionnement
Groupe cible
Formation professionnelle en génie électrique dans l'artisanat et l'industrie, niveau intermédiaire d'apprentissage, connaissances prérequises:
- Principes de base de la commande des contacteurs
- Programmation de petits contrôleurs
- Instruction sur les dangers de l'électrotechnique.
Suppléments
Ce système peut être connecté aux systèmes suivants:
- E6.5.2.1 b Commande des contacteurs avec les modules 230 V
- E6.5.2.2 b Commande des contacteur avec plaques expérimentales 230 V
- E6.5.2.5 Commande avec interrupteurs de fin de course et de proximité
Thèmes
- Montage étoile-triangle avec relais temporisé
- Changement de sens avec le montage étoile-triangle
- Commande d'inversion de sens du moteur avec interrupteur de fin de course à cames
- Moteur à rotor à bagues collectrices avec démarreur à étapes
- Moteur réversible avec des enroulements séparés
- Circuits Dahlander
- Inversion de sens avec circuit Dahlander
- Contrôle du mélangeur de cuve
- Circuit de priorité pour les consommateurs de fort courant
- Bande transporteuse avec marche et arrêt automatique
- Démarrage étoile-triangle avec circuit prioritaire
Équipement comprenant :
1 8-2412890 Module de Logique Universel LOGO!8 230 RCE
1 773 090 Logo! Software
1 689 3000 Câble croisé RJ45 2m
0 Également nécessaire (pas compris dans le montant total): 1 PC avec Windows 7/8.1/10 (x86 ou x64)
