L'équipement permet de réaliser environ 30 experiences.
Les thèmes abordés vont de la génération et le traçage des caractéristiques du courant alternatif au technique de mesure et le mode d'utilisation d'un oscilloscope.
Des mesures sont effectuées sur des circuits résistifs, capacitifs et inductifs en courant alternatif.
Le transformateur et les redresseurs monophasés sont également étudiés.
Fonction
Cette série d'exercices traite les lois du courant alternatif, les circuits à redressement (M1 - M3), et les circuits de base du transformateur.
Les exercices comprennent
- Configuration et exécution de la mesure
- Analyse mathématique
- Représentations graphiques
Equipements pour des expériences destinées aux étudiants et/ou aux démonstrations d'enseignant, utilisant une basse tension de sécurité.
Les expériences sont réalisées en utilisant un manuel version papier ou numérique.
Les groupes cibles sont formés par des étudiants en commerce industrielle, automatisation, et mécatronique.
Ce cours fournit les notions fondamentales de la technique de mesure électrique.
Thèmes
- Génération et caractéristiques du courant alternatif
- Circuit R, L, C en couant alternatif
- Circuits R, L, C séries et paralléle s
- Compensation série et parallèle
- Résonnance de tension et de courant
- Enregistrement des caractéristiques des diodes
- Circuit à point milieu avec un et deux impulsions
- Circuit en pont
- Transformateur en circuit ouvert et en court-circuit

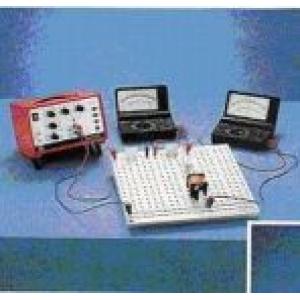

Figure similar
Équipement comprenant :
1 727 513 Equipement de base T 2.3
Requis supplémentaire
1 576 74 Plaque d'insertion DIN A4, STE
1 726 50 Plaque à réseau 297 mm x 300 mm, STE
1 726 962 Générateur de fonctions 200 kHz
1 522 621 Générateur de fonctions S 12
1 562 791 Adaptateur secteur 12 V CA
2 531 120 Multimètre LDanalog 20
1 575 302 Oscilloscope 30 MHz, numérique, PT1265
1 575 24 Câble blindé, BNC/4 mm
4 685 44 Pile 1,5 V (Mignon)
1 501 48 Cavalier STE 2/19, jeu de 10
3 500 421 Câble de connexion 19 A, 50 cm, rouge
3 500 424 Câble de connexion 19 A, 50 cm, noir
1 726 19 Cadre profilé SL85, un seul étage
1 565 632 LIT-print: Courants alternatifs, anglais
Ref: 727513
Equipement de base T 2.3 pour l'étude du courant alternatif / SUR DEMANDE
Ajouter au panier
Ref: 72650
Plaque à réseau STE 29.7 cm x 30 cm avec douilles 4 mm pour montage dans cadre
Ajouter au panier
Ref: 726962
Générateur de fonctions 100mHz - 200 kHz
Nécessite une alimentation +/- 15 V ou l'adatateur 562 791
Ajouter au panier
Ref: 522621
Générateur de fonctions S 12 de 0,1 Hz ... 20 kHz, Forme du signal sinusoïdale, triangulaire, carrée
Sortie 0 à 12V
Ajouter au panier
Ref: 562791
Alimentation enfichable, 230 V / CA => 12 V / CA - 1,65 A - fiche creuse de 5 mm
Pour alimenter : 737020, 53214, 416014, 726962 et interfaces CASSY
Ajouter au panier
