Système
Avec cet équipement, plus de 30 experiences peuvent être effectuées.
Les thèmes abordés vont de la construction des circuits simples à base de la loi de Kirchoff et d'Ohm à la mesure des courbes caratéristiques des résistances non-linéaires.
Des expériences en DC et sur les caractéristiques en charge des sources de tension sont aussi inclues.
Ces expériences permettent aussi l'étude du comportement des capacités et des bobines en courant continu.
Caractéristiques
Le courant et la tension sont des variables électriques qui n'ont pas besoin d'être produites par des capteurs à partir de variables mesurées.
La technique de mesure électrique est l'une des disciplines fondementales de l'électricité générale.
Dans ce cours de formation pratique, les circuits mesurés sont construient à l'aide du système de câblage STE (composants en boitiers plastiques).
Méthode
Equipement pour les expériences destinées aux étudiants et/ou aux démonstrations d'enseignant utilisant une basse tension de sécurité.
Les expériences sont réalisées en utilisant un manuel en version papier ou numérique.
Les groupes cilbes
Les groupes cibles sont adressés aux étudiants en électrotechnique, automatisation, et mécatronique.
Ce cours fournit les notions fondamentales de la technique de mesure électrique.
Thèmes
Circuits simples
- Montage de circuits simples
- Polarité d'une tension continue
Résistance Ohmique
- Loi d'Ohm
- Résistances connectées en série
- Résistances connectées en parallèle
- Diviseur de tension sans charge (à vide)
- Diviseur de tension en charge
- Pont de measure de Wheatstone
Résistances non linéaire
- Caractéristique d'une lampe à incandescence
- Résistance dépendant de la tension VDR
- Résistance avec coefficient
- de température positif PTC
- Résistance avec coefficient
- de température négatif NTC
- Résistance dépendant de la lumière LDR
- Caratèristique de la diode

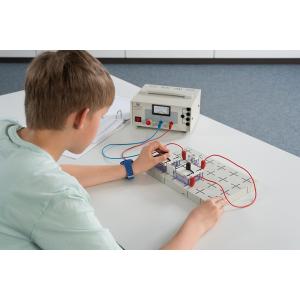

Figure similaire
Équipement comprenant :
1 727 512 Equipement de base T 2.2, STE
1 576 74 Plaque d'insertion DIN A4, STE
1 726 50 Plaque à réseau 297 mm x 300 mm, STE
4 685 44 Pile 1,5 V (Mignon)
2 531 120 Multimètre LDanalog 20
1 LDS00001 Chronomètre manuel, numérique
1 501 48 Cavalier STE 2/19, jeu de 10
3 500 421 Câble de connexion 19 A, 50 cm, rouge
3 500 424 Câble de connexion 19 A, 50 cm, noir
1 565 622 * LIT-print: Circuits en courant continu, anglais
