Ref: E4.3.6
E4.3.6 Simulateur de défauts pour les circuits d'installation
Le simulateur d'erreurs permet de simuler les erreurs typiques et fréquentes dans la pratique, telles que l'inversion de conducteurs, la rupture de conducteurs et le court-circuit corporel total dans les circuits de base de la technique d'installation.
Il est possible de travailler au choix avec une basse tension de 23 V ou une tension alternative de 230 V isolées galvaniquement, de sorte que les contrôles et les mesures nécessaires pour déterminer les erreurs peuvent également être effectués de manière pratique avec des appareils de contrôle et de mesure courants.
Les transformateurs d'isolement et de sécurité intégrés garantissent un haut niveau de sécurité lors de l'utilisation du simulateur de défauts.
Pour que la recherche d'erreurs soit proche de la pratique, seuls les équipements sont visibles et leurs connexions sont accessibles ; le tracé des lignes entre les équipements n'est pas exposé.
Un masque recouvre tous les équipements qui ne font pas partie du circuit d'installation à analyser, ce qui garantit une vue d'ensemble de l'installation.
Derrière un volet verrouillable se trouvent 54 commutateurs de programmation qui permettent de régler, à l'aide d'un tableau de programmation, de nombreux défauts individuels et combinaisons de défauts sans temps de préparation notable.
La détermination systématique des erreurs s'effectue à l'aide d'appareils de contrôle et de mesure courants.
Les tâches proposées dans les instructions d'expérimentation sont conçues de manière à ce que l'apprenant doive analyser et contrôler l'installation choisie dans son ensemble, sachant que seules la planification, la réalisation et le contrôle autonomes conduisent à un succès rapide et sûr.
Le simulateur d'erreurs est donc également parfaitement adapté à une utilisation lors d'examens.
Équipement comprenant :
1 729 996 Simulateur de défauts pour les circuits

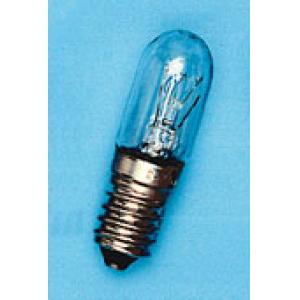

2 505 23 Ampoule 24 V / 5 W, E14
2 8-5950705-100-10-0 Ampoule E 14, 220/260 V, 5/7 W
1 8-5950913-100-10-0 Starter conventionnel, 230 V, 4...65 W
1 8-5950915-100-10-0 Lampe fluorescente TL-D15WW/25
1 8-5315012-000-10-0 LIT-print : simulateur d'erreur interrupteur d'installation, anglais
1 8-2405211-000-10-0 Testeur de tension et de continuité 6...400 volts
1 8-2500856-000-10-0 PROFITEST , appareil de contrôle
